78
Türkçe

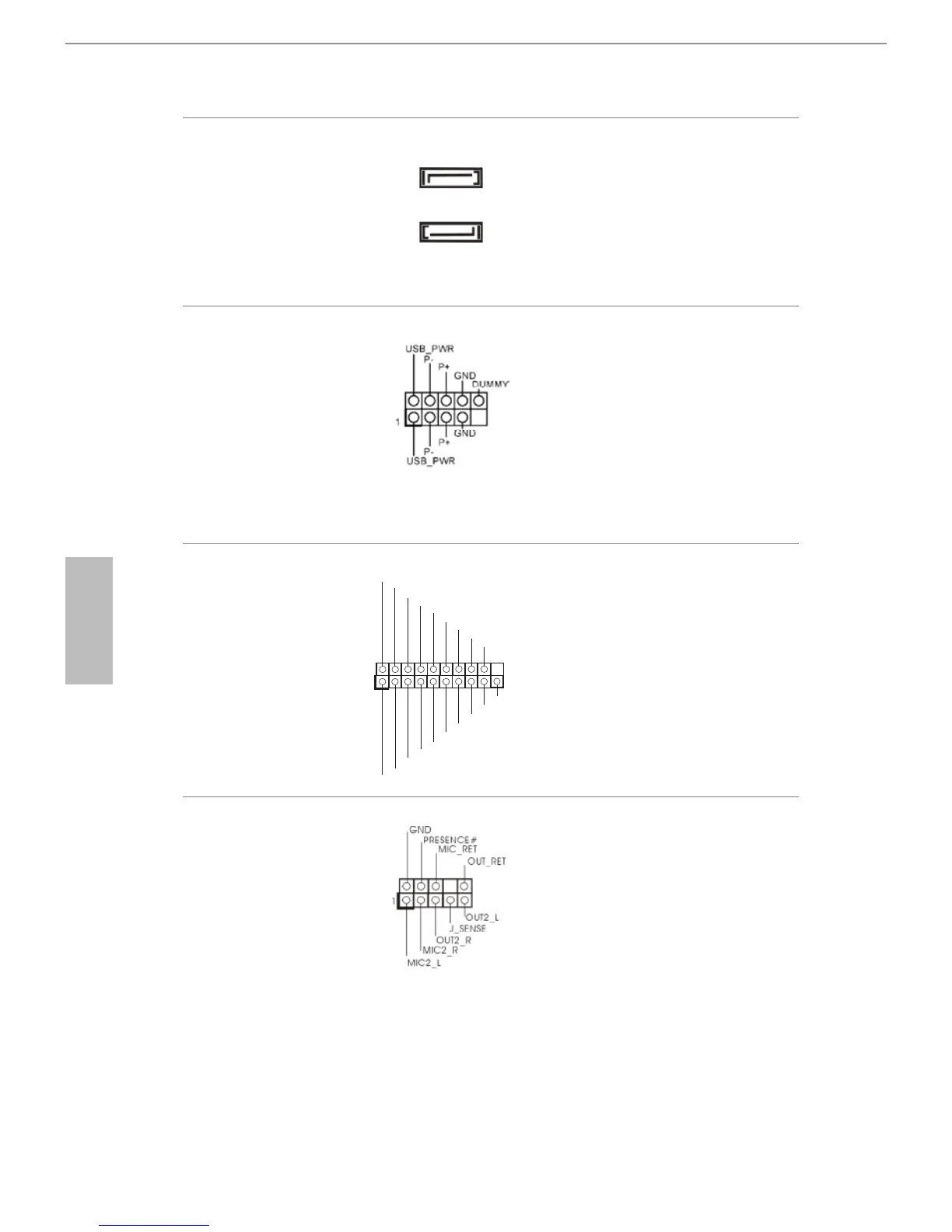

Seri ATA3 Bağlayıcıları
(SATA3_A1:
bkz. s.1, No. 15)
(SATA3_A2:
bkz. s.1, No. 16)
Bu iki SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
USB 2.0 Bağlantıları
(9-pin USB1_2)
(bkz. sf.1, No. 4)
Bu anakart üzerinde, I/O
paneli üzerindeki iki USB
2.0 bağlantı noktasının
yanı sıra, bir adet bağlantı
bulunmaktadır. Her
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
USB 3.0 Bağlantıları
(19-pin USB3_1_2)
(bkz. sf.1, No. 5)
Bu anakart üzerinde, I/O
paneli üzerindeki iki USB
3.0 bağlantı noktasının
yanı sıra, bir adet bağlantı
bulunmaktadır. Her
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 18)
Bu bağlantı, ses aygıtlarının
ön ses paneline bağlanması
içindir.
SATA3_A2
SATA3_A1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
