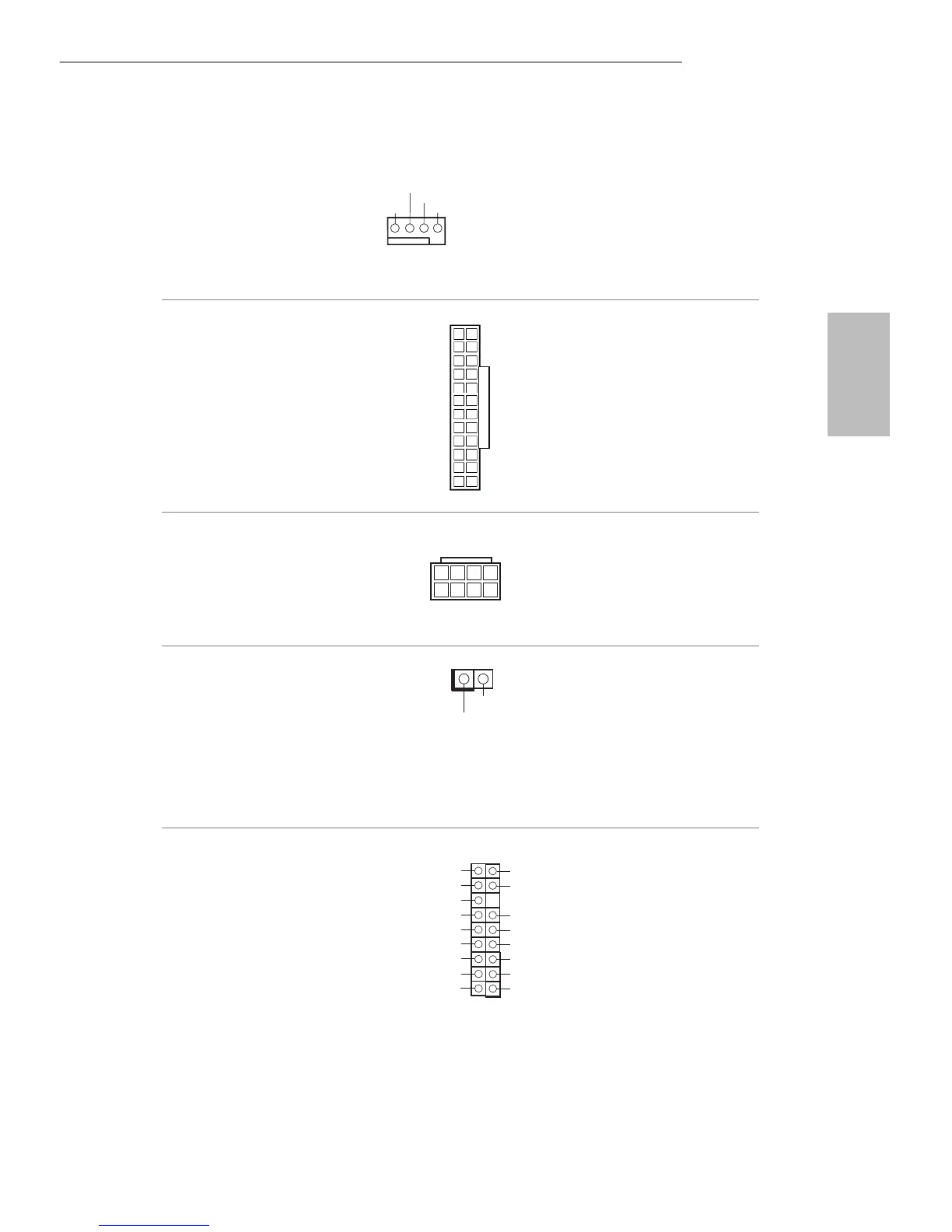

CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁， 編號 3）
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
本主機板配備 4-Pin
CPU 風扇 ( 靜音風扇 )
接頭。若您計畫連接
3-Pin CPU 風扇，請
接至 Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號 5）
12
1
24
13
本主機板配備一組 24-
pin ATX 電源接頭。
ATX 12V 電源接頭
(4-pin ATX12V1)
（請參閱第 1 頁，編號 1）
5
1
8
4
請將 ATX 12V 電源
接至此接頭。
機殼防護排針
(2-pin CI1)
（請參閱第 1 頁，編號 15）
1
Signal
GND
本主機板支援「機殼
開啟」偵測功能，可
偵測機殼外蓋是否
遭移除。若要使用本
功能，機殼必須採用
機殼防護偵測設計。
TPM 排針
(17-pin TPMS1)
（請參閱第 1 頁，編號 19）
GNDGND
+3VSB
LAD0
+3V
LAD3
PCIRST
#
FRAME
PCICL
K
1
GND
SMB_CLK_MAIN
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ
#
此接頭支援信賴平台模組
(TPM) 系統，可確保儲存金
鑰、數位憑證、密碼及資
料的安全。TPM 系統也能
強化網路安全、保護數位
身分並確定平台完整性。
