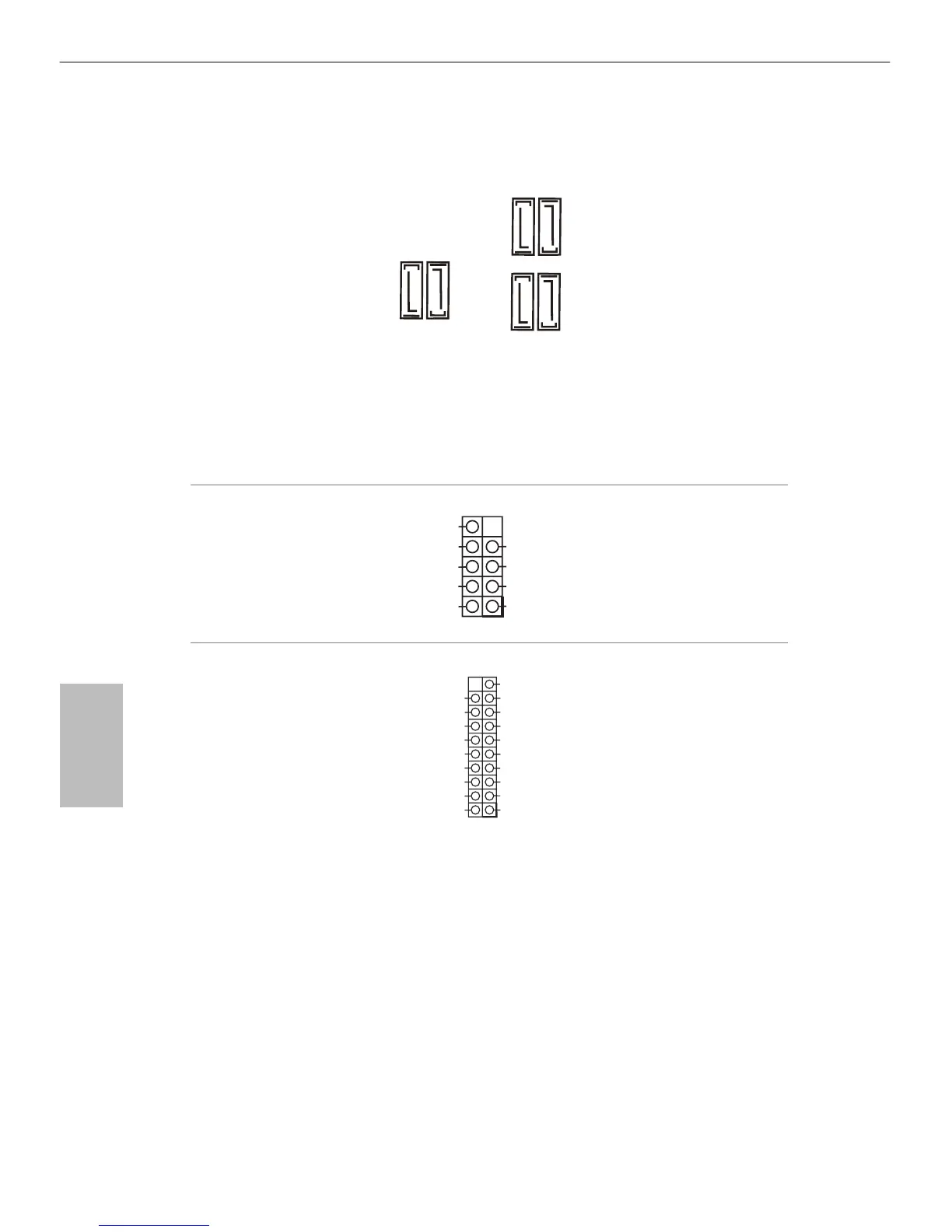

Разъемы Serial ATA3
(SATA3_0:
см. стр. 1, № 9)
(SATA3_1:
см. стр. 1, № 8)
(SATA3_2:
см. стр. 1, № 11)
(SATA3_3:
см. стр. 1, № 10)
(SATA3_4:
см. стр. 1, № 16)
(SATA3_5:
см. стр. 1, № 17)
Эти шесть
разъемов SATA3
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью
до 6,0 Гб/с.
* Если слот M2_1 занят
устройством М.2 типа
SATA, интерфейс SATA3_0
будет отключен.
Колодка USB 2.0
(9-контактная, USB_3_4)
(см. стр. 1, № 13)
DUMMY
GNDGND
P+4
P-4
P+3
P-3
USB_PWR
USB_PWR
1
На системной плате
предусмотрена одна
колодка USB 2.0. Эта
колодка USB 2.0 может
поддерживать два порта.
Колодки USB 3.1 Gen1
(19-контактная,USB3_6_7)
(см. стр. 1, № 7)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
На материнской плате
имеется одна колодка.
Эта колодка USB 3.1
Gen1 поддерживает
два порта.
