ASROCK Z370M-ITX/ac - Page 87

84
PB
Русский

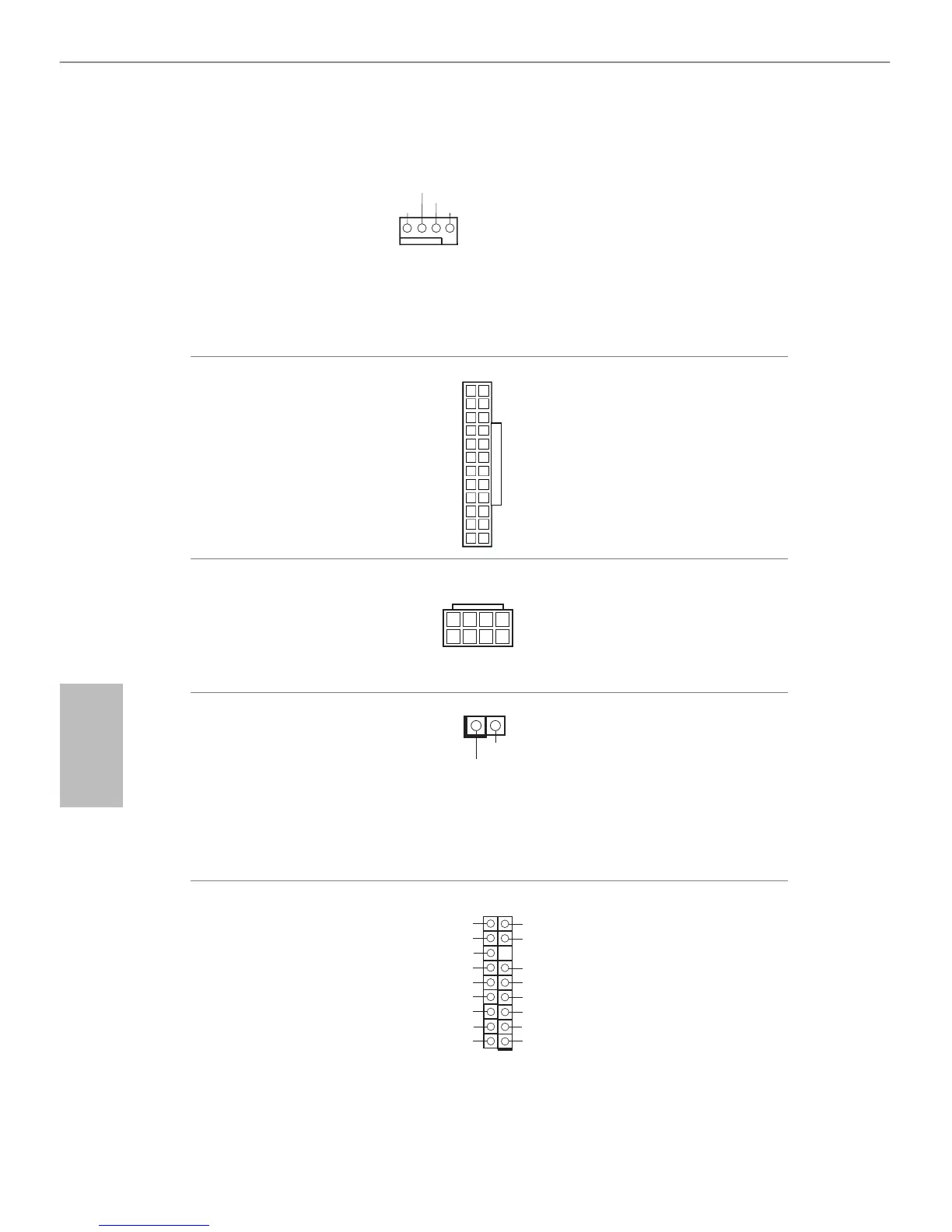

Разъем вентилятора
охлаждения процессора
(4 контакта, CPU_FAN1)
(см. стр.1, № 3)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Эта материнская плата
снабжена 4-контактным
разъемом для малошумящего
вентилятора ЦП. Если вы
собираетесь подключить
3-контактный вентилятор
охлаждения процессора,
подключайте его к
контактам 1-3.
Разъем питания АТХ
(24 контакта, ATXPWR1)
(см. стр. 1, № 5)
12
1
24
13
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ.
Разъем питания АТХ 12 В
(4 контактов, ATX12V1)
(см. стр. 1, № 1)
5
1
8
4
К данному разъему
подключается источник
питания ATX 12 В.
Колодка для датчика
вскрытия корпуса
(2-контактная, CI1)
(см. стр. 1, № 15)
1
Signal
GND
Эта материнская плата
поддерживает технологию
определения вскрытия
корпуса по снятию верхней
части корпуса. Для этой
технологии необходим корпус
с функцией определения
вскрытия.
Колодка ТРМ
(17 контактов, TPMS1)
(см. стр. 1, № 19)
GNDGND
+3VSB
LAD0
+3V
LAD3
PCIRST
#
FRAME
PCICL
K
1
GND
SMB_CLK_MAIN
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ
#
Этот разъем обеспечивает
поддержку системы
Trusted Platform Module
(TPM), которая способна
обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
