Indikeringar:
Regel ute (förreglad)
Regel inne
Tryckets rörelse
Cylinder- / vredindikering (endast i special version)
(Indikeringar kvarstår inte vid strömavbrott)
Stillbare funksjoner:
Mekanisk funksjon
-Høyre / venstre slagretning
Elektrisk funksjon
-Åpningstid konstant 1,7 sek
-Nødvrider funksjon
EL595, mekanisk
EL595FU elektriskt styrt. OBS! Nødvrider aktiv
ved strømbrudd)
EL595FL elekriskt styrt. OBS! Nødvrider ikke aktiv
ved strømbrudd)
Tilbakemeldinger:
Falle ute
Falle inne
Nødvrider aktivert
Sylinder-/ knappsylinder indikering (kun i spesialversjon)
(Indikering bli borte ved strømbrudd)
Funktions muligheder i låsekassen:
Mekaniske funktioner:
- Ændring af riglefremspring 14 / 20 mm
- Rigle & spærre falle er vendbare
Elektriske funktioner:
- Grebs funktion
EL595 mekanisk
EL595FU elektrisk styret. Dørgreb er aktiv når forsynin-
gsspændingen ikke er tilsluttet (Retvendt)
EL595FL elektrisk styret. Dørgreb er frakoblet når forsy-
ningsspændingen ikke er tilsluttet (Omvendt)
- Konstant 1.7 sekunder åbningstid
Tilbagemeldinger:
Rigle ude
Rigle inde
Dørgreb aktiveret / trykket ned
Vrider /cylinder kontakt (special version)
(Indikation for forkert driftsspænding.)
Selectable functions of the lock case:
Mechanical functions:
- opening direction of trigger bolt and latch bolt
- bolt throw (14 mm / 20 mm)
Electrical functions:
- handle function
EL595 mechanical
EL595FU electrically controlled. Handle is active, when
supply voltage is not connected (fail unlocked)
EL595FL electrically controlled. Handle is disengaged,
when supply voltage is not connected (fail locked)
- delay 1.7 sec.

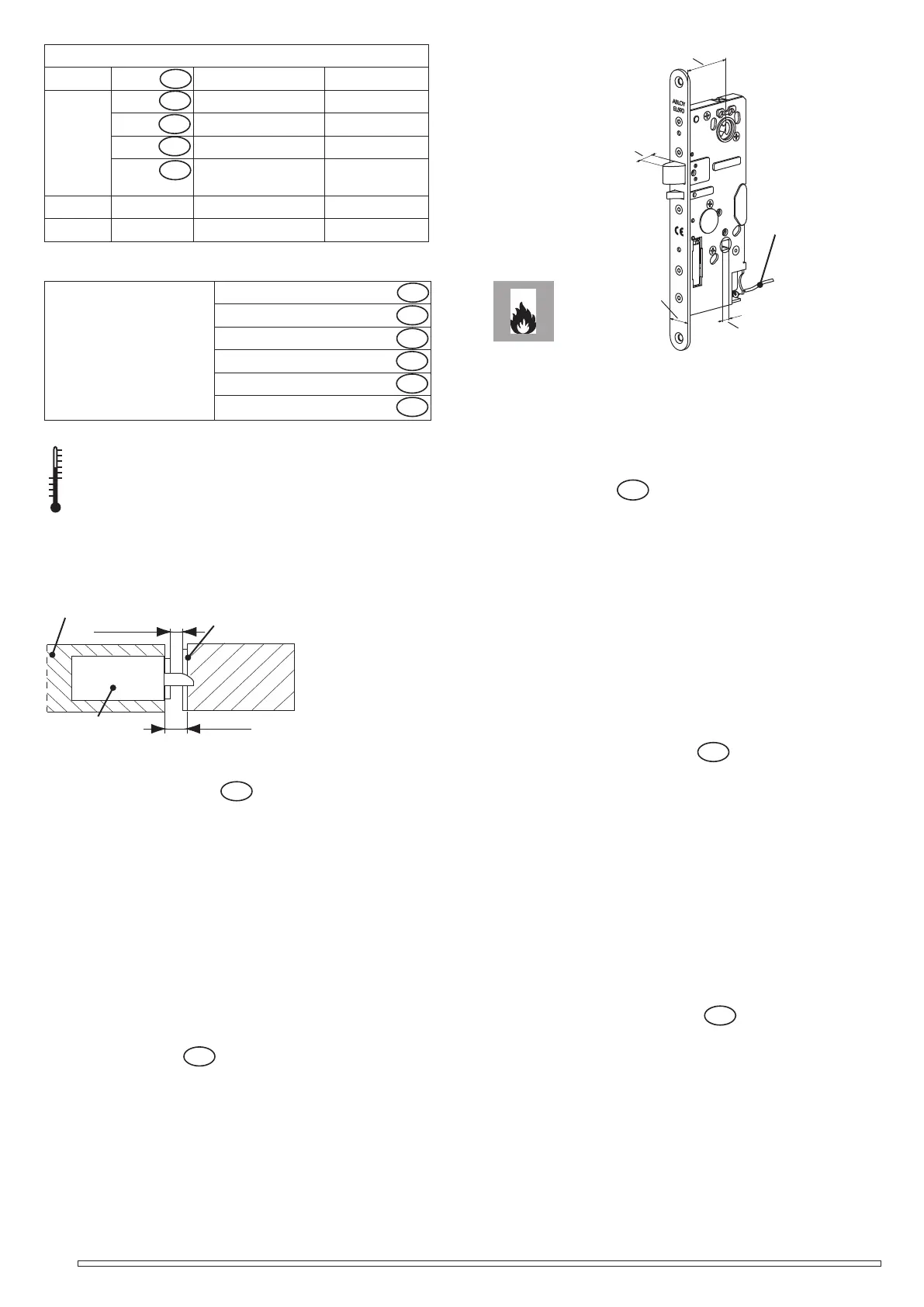

U: 12 (-0%) – 24 (+15 %) V DC STAB
I : Max. Aktiivi *) Lepovirta
Max Motordrift *) Vila
Maks. Motor i drift *) I hvile
Max. Motor drive Idle
Макс.. Приводдвигателя
*)
Холостого
хода
12 VDC 1700 mA 600 mA 50 mA
24 VDC 700 mA 250 mA 25 mA
*)50 N tiivistekuormalla *) Listtryck 50 N *) 50 N seal force
*)50Nусилиеотуплотнителя
FI
SE
DK
UK
RU
Max. 100 mA 30 V AC / V
DC resist. 3 W
Tilatietojen kesto
Indikering utgångar
Tilbakemeldinger
Kontakt
Indications
Выходыдляиндикации
FI
FI
SE
SE
DK
DK
UK
UK
RU
EN 14846
-25 °C - +70 °C
EA217 (6 m),
EA227 (10 m),
EA228 (0.5 m)
18 x 0.14 mm2
Palo-ovi
Brand dörre
Branddør
Fire door
Противопожарная дверь
14 mm (EL595, EL595FU,
EL595FL)
50 mm
22 mm
8 x 8 mm
14/20 mm (EL590)
14 mm (PE590)
14/20 mm
LP712/LP722/LP732
Oven paino
Dörrens vikt
Vægt af døren
Door weight
max=200kg
2 - 5.5 mm
> 6 mm
EL595, EL595FU,
EL595FL
Lukkorungosta valittavissa:
Mekaaniset toiminnot:
- teljen ja kiilan kätisyydet
- teljen ulostulo (14 mm / 20 mm)
Sähköinen toiminto:
- poistumispainikkeen toiminta:
EL595, toimii aina
EL595FU sähköisesti ohjattu. Painike toimii virtakatkoti-
lanteessa.
EL595FL sähköisesti ohjattu. Painike ei toimi virtakatko-
tilanteessa.
- aukiohjausaika vakio 1,7 s
Tilatiedot:
Telki takalukittuna
Painikekäyttö
Telki sisällä
Avainpesäindikointi (vain erikoistuoteversiossa)
(Tilatietoja ei saada jännitekatkon aikana)
Ställbara funktioner:
Mekanisk funktion:
- höger / vänsterhängd
- fallkolvens utsprång (14 mm / 20 mm)*
Elektrisk funktion:
- tryckets funktion
EL595, mekaniskt.
EL595FU elektriskt styrt. OBS! Trycken fungerar vid strö-
mavbrott.
EL595FL elekriskt styrt. OBS! Trycken fungerar inte vid
strömavbrott.
- öppethållandetid konstant 1.7 sek
NO
NO
