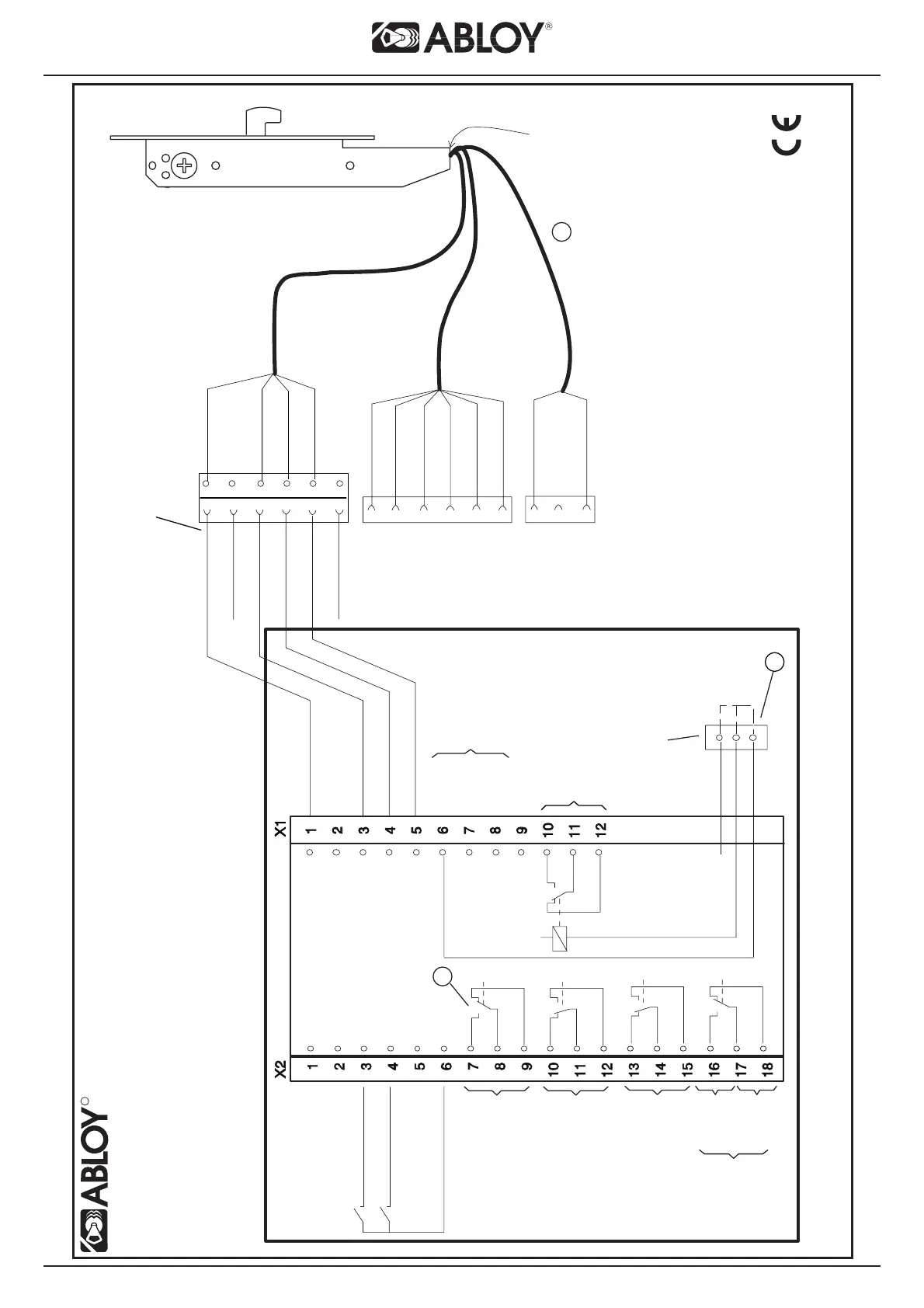

KYTKENTÄKAAVIO
KOPPLINGSSCHEMA
L5
+24V
OHJAUSYKSIKKÖ
EA400
STYRENHET
LUKKORUNKO ABLOY EL650, EL651
LÅSKISTA
MUSTA
SVART
SININEN
BLÅ
ULOS
UT
VAPAA
FRI
GND
KAAPELIN
SABOTOINTI
KABELSABOTAGE
PUNAINEN
RÖD
VALKOINEN
VIT
VIHREÄ
GRÖN
KELTAINEN
GUL
MUSTA
SVART
HUOM!
OBS!
1)
KIINNI
STÄNGD
AUKI
ÖPPEN
TURVATILA
SÄKERHETSLÄGE
LUKITTUTILA
DAGLÅS
STAB +24V ±15%
min. 650 mA
GND
AVAUS
ÖPPNING
GND
OVI
DÖRR
SABOTOINTI / L5
SABOT AGE / L5
C
NC
NO
C
NC
NO
ABLOY EA215 / EA225
JATKOKAAPELI
ANSLUTNINGSKABEL
L5
SABOT.
1) JOS OVI ON JÄNNITTEELLINEN TAI MAADOITETTU, TULEE MUSTA
MAADOITUSLENKKI KATKAISTA JA JOHDINPÄÄT ERISTÄÄ.
1) OM DÖRREN ÄR SPÄNNINGSFÖRANDE ELLER JORDAD, MÅSTE MAN KLIPPA
DEN SVARTA JORDKABELN OCH ISOLERA KABELÄNDARNA.
YÖ/PÄIVÄ
NATT/DAG
VARALLA
RESERV
PUNAINEN
RÖD
VALKOINEN
VIT
VIHREÄ
GRÖN
KELTAINEN
GUL
2)
2) RELEET: 0,5A 48VAC RESIST ; 0,8A 30VDC RESIST ; MAX.24W
2) RELÄER: 0,5A 48VAC RESIST ; 0,8A 30VDC RESIST ; MAX.24W
3) VALINTA L5: RELE INDIKOI SUORAN TELJEN JUMITTUMISTA, VALINTA SABOT:
RELE INDIKOI HÄLYTYS LENKIN KATKEAMISTA LIITTIMISSÄ X1.6 JA X1.8.
3) VAL L5: RELÄT INDIKERAR OM REGELN KÖR FAST. VAL SABOTAGE:
RELÄT INDIKERAR OM SABOTAGESLINGAN I X1.6 OCH X1.8 BRYTS.
3)
AUKITILA
ÖPPET
C
NC
NO
C
NC
NO
C
NC
NO
L1
L2
L3
L4
GND
PUNAINEN
RÖD
MUSTA
SVART
SININEN
BLÅ
KELTAINEN
GUL
VIHREÄ
GRÖN
VALKOINEN
VIT
+24VDC
GND
C
NO
NC
TELKI ULKONA
KOLV UTE
LISÄTULO
EXTRA INGÅNG
GND
VALKOINEN
VIT
VIHREÄ
GRÖN
RELEEN L5 TOIMINNAN
VALINTA.
FUNKTIONSVÄLJARE
FÖR RELÄ L5.
EA400
