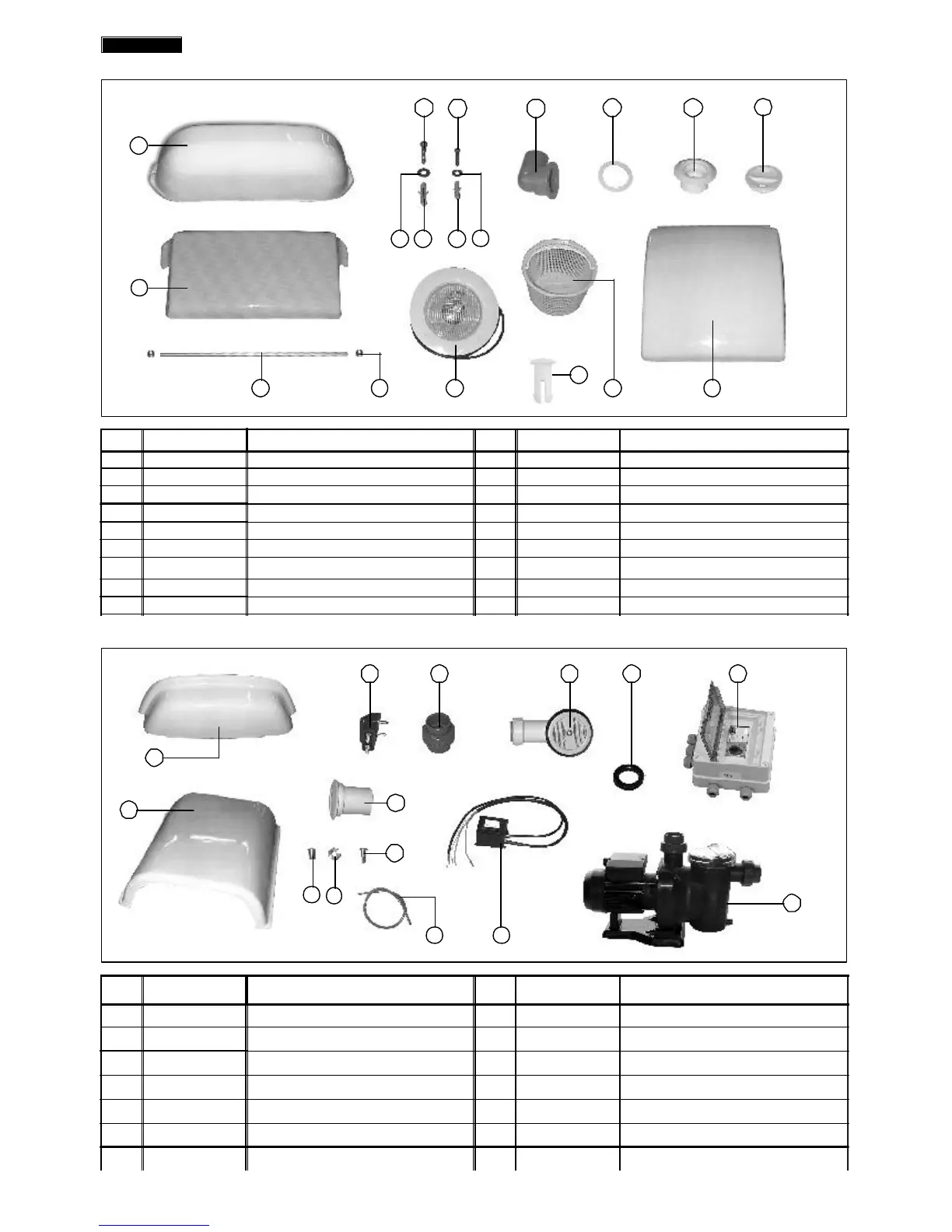

PIECES DE RECHANGE DISPOSITIF FRONTAL
PIECES DE RECHANGE LOCAL FILTRATION
Nº CODE DESCRIPTION Nº CODE DESCRIPTION
1 18546R11000 Capot partie frontale 10 04035 Bouche prise d'aspiration
2 70134R08050 Vis inoxydable D8x50 Din 571 11 00300R0002 Bouchon aspiration 3/4"
3 70139R08000 Rondelle inoxydable D8 Din 9021 12 18546R1210 Volet skimmer
4 18546R1301 Cheville Fisher Nº10 13 18546R1201 Baguette fixation skimmer
5 70126R06040 Vis inoxydable D6x40 Din96 14 70122R06000 Écrou inoxydable M6 Autoseg Din 9855
6 70139R06000 Rondelle inoxydable D6 Din 9021 15 05280R0400 Panier
7 18546R1302 Cheville Fisher Nº8 16 18546R1220 Couvercle supérieur frontal
8 04043 Coude bouche de refoulement 17 18042 Projecteur 100W 12V combo
9 00103R0003 Joint plat Jet 18 01353-0012 Clip
-8-
FRANÇAIS
16
151413
11109
8
2
5
4
7
3 6
12
1
17
Nº CODE DESCRIPTION Nº CODE DESCRIPTION
18 18546R2100 Carénage local filtration 26 18546R2242 Transformateur
19 18546R2210 Couvercle local filtration 27 25467 Pompe Sena
20 00621R0201 Charnières couvercle local filtration 28 04048R0100 Bouton pneumatique
21 0551050 Union 3 pèces 29 15260R0211 Insert M8x12 laiton
23 31311001 Vidange local fitlartion Jimten 30 15260R0212 Écrou M12 laiton
24 00615R0102 Joint passe-câble D.50 31 024001011 Tube 4x6 en verre
25 18546R2241 Boîtier de commande électrique 32 7013208030 Vis inoxydable M8x30 DIN 7985
21
27
26
31
30
29
32
19
28
23 24 2520
18
18
