4. INSTALÃO: ___________________________________________________________________________________________________
4.1. Instalação da fonte de alimentação
Instalar sempre a FONTE DE ALIMENTAÇÃO do sistema Astralpool Chlore de modo VERTICAL e numa superfície (parede) rígida, tal como se
indica no esquema de instalação recomendada. Para garantir o seu bom estado de conservação, é preciso instalar sempre o equipamento
num lugar seco e bem ventilado. O grau de estanquidade da FONTE DE ALIMENTAÇÃO do sistema Astralpool Chlore não permite a sua
instalação à intempérie. A FONTE DE ALIMENTAÇÃO, preferivelmente, deve ser instalada suficientemente afastada da célula de electrólise,
por forma a que não possa sofrer salpicaduras de água de forma acidental.
De maneira especial, evite a formação de ambientes corrosivos devidos às soluções redutoras do pH (especificamente as formuladas com
ácido clorídrico “HCl”). Não instale o sistema Astralpool Chlore perto de lugares de armazenamento destes produtos. Recomendamos
veementemente o uso de produtos com base de bisulfato sódico ou ácido sulfúrico diluído.
A conexão da fonte de alimentação à rede eléctrica deve ser efectuada no quadro de manobra do depurador, por forma que a bomba e o
sistema Astralpool Chlore funcionem em simultâneo.
4.2. Instalação da célula de electrólise
A célula de electrólise deve ser instalada num lugar protegido da intempérie e sempre atrás do sistema de filtração, no caso de existência de
outros dispositivos na instalação como bombas de calor, sistemas de controlo, etc.; estos deverão ser sempre colocados antes do sistema de
electrólise.
A célula de electrólise sempre deve ser situada de forma VERTICAL , num ponto da tubagem que possa ser isolado do resto da instalação por
meio de duas válvulas, de modo que se possam efectuar as tarefas de manutenção da mesma sem a necessidade de esvaziar total ou
parcialmente a piscina.
No caso de a célula seja instalada em by-pass (opção recomendada), dever-se-á introduzir uma válvula que regule o fluxo através da mesma.
Antes de proceder com a instalação definitiva do sistema é preciso levar em consideração as seguintes observações:

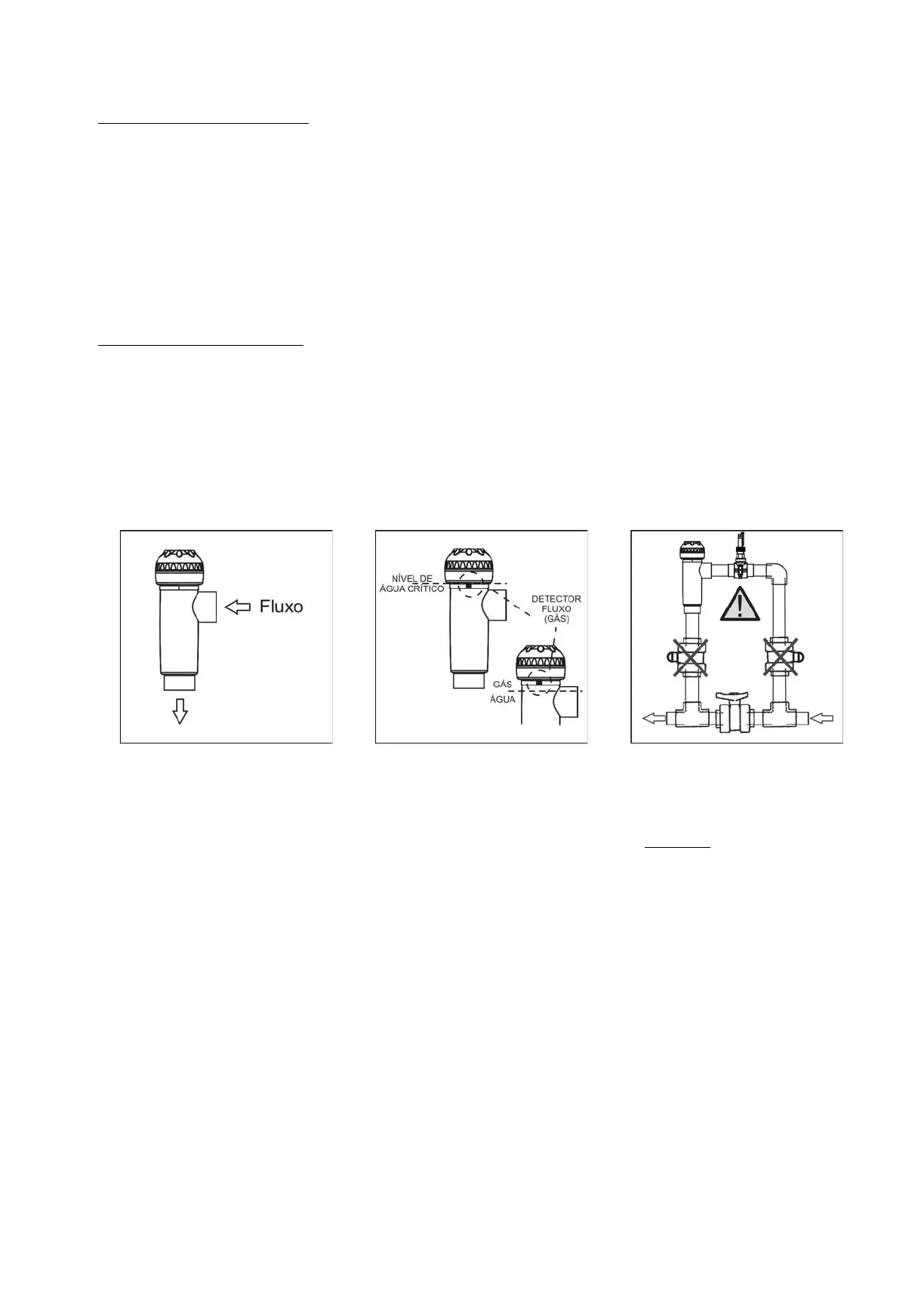

Fig. 2
Fig. 3
Fig. 4
1. É preciso respeitar o sentido de fluxo
marcado na célula e sens du fluide
marqué sur la cellule doit être respecté.
O sistema de recirculação deve
garantir o fluxo mínimo indicado na
Tabela de Especificações Técnicas
para cada modelo. (ver Secção 8).
2. O sistema detector de fluxo activa-se
no caso de que não haja recirculação
(fluxo) de água através da célula ou no
caso de que este seja muito baixo. A
não evacuação do gás de electrólise
gera uma bolsa que isola
electricamente o eléctrodo auxiliar
(detecção electrónica). Portanto, ao
introduzir os eléctrodos na célula, a
sonda de nível (eléctrodo auxiliar)
deverá situar-se na parte superior da
mesma. A disposição mais segura é a
indicada no esquema de instalação
recomendado.
3. ATTENÇÃO
: o detector de fluxo não
funcionará correctamente, com o
conseguinte risco de ruptura da célula,
se se fecharem simultaneamente as
válvulas de entrada e saída aos tubos
onde está instalada a célula de
electrólise. Embora seja uma situação
extremamente inusual, dado que o
sistema Astralpool Chlore Smart+
dispõe de um detector de fluxo externo
adicional (interruptor de fluxo), é
possível evitá-la bloqueando, uma vez
instalado o equipamento, a válvula de
retorno à piscina, de modo que não
possa ser manipulada acidentalmente.
