6

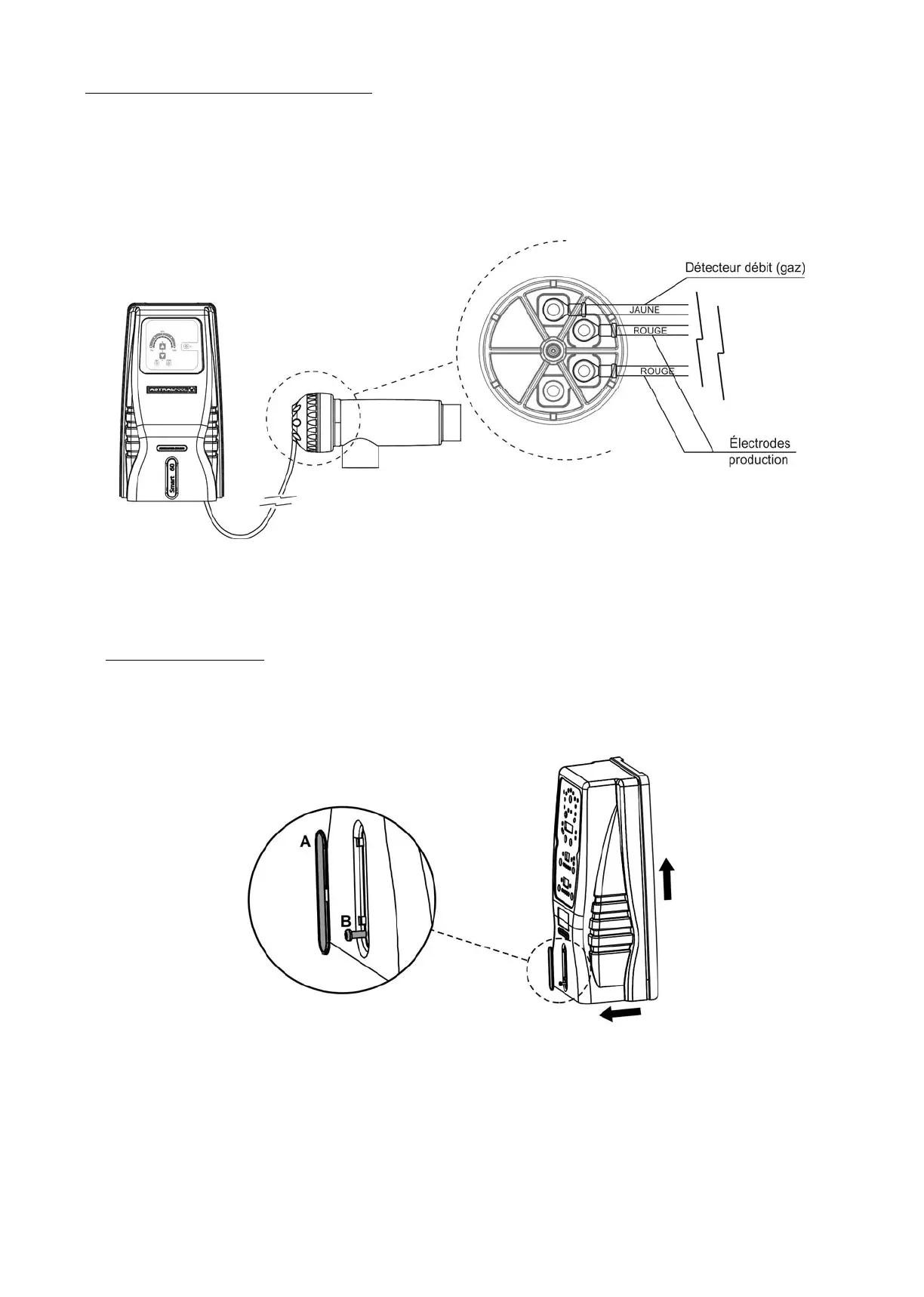

4.3. Connexions électriques de la cellule d'électrolyse
Réaliser l'interconnexion entre la cellule d’électrolyse et la source d’alimentation selon le schéma suivant. Dû à l’intensité relativement élevée
du courant qui circule dans les câbles d’alimentation de la cellule d’électrolyse, la longueur et la section de ceux-ci ne doivent en aucun cas
être modifiés sans consulter au préalable votre distributeur agréé ASTRALPOOL. Le câble de connexion cellule-source d’alimentation ne
doit jamais dépasser la longueur maximale recommandée dans ce Manuel: Smart 30 / 42347, 15 m.; Smart 60 / 42348, 7.5 m.; Smart 100 /
42349, 4 m.
Fig. 9b
4.4 Désassemblage du couvercle
1. Enlever l’enjoliveur (A) situé à la partie frontale du couvercle.
2. Dévisser la vis de fixation (B).
3. Enlever le couvercle en glissant vers le haut et vers dehors.
