6

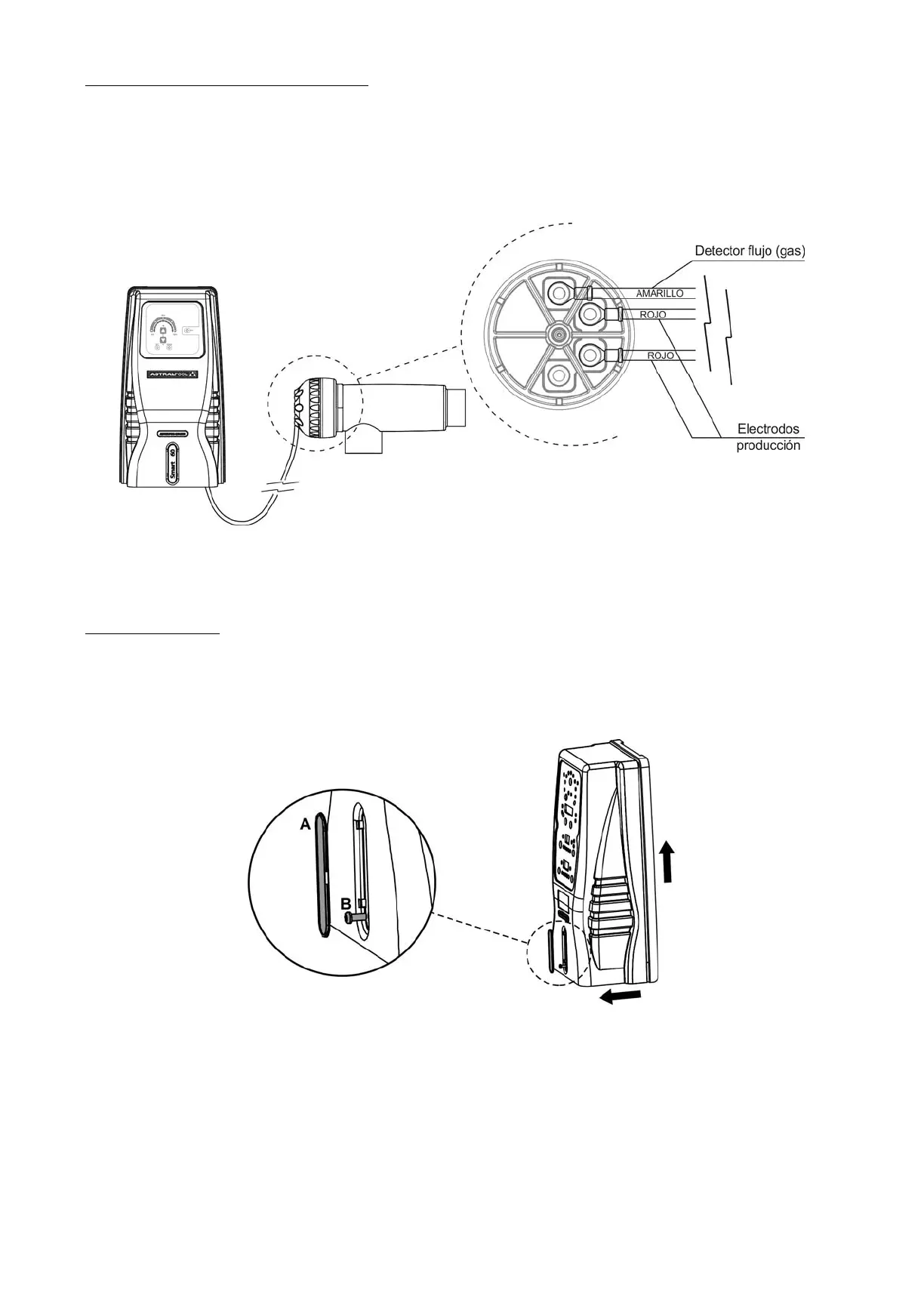

4.3. Conexiones eléctricas de la célula de electrolisis
Realizar la interconexión entre la célula de electrolisis y la fuente de alimentación según los siguientes esquemas. Debido a la relativamente
elevada intensidad de corriente que circula por los cables de la célula de electrolisis, en ningún caso debe modificarse la longitud ni la
sección de los mismos, sin consultar previamente a su distribuidor AstralPool autorizado. El cable de conexión célula-fuente de alimentación
nunca debe exceder la longitud máxima recomendada en este Manual: Smart 30 / 42347, 15 m.; Smart 60 / 42348, 7.5 m.; Smart 100 /
42349, 4 m.
Fig. 9b
4.4. Desmontaje carátula
1. Quitar el embellecedor (A) situado en la parte frontal de la carátula.
2. Desenroscar el tornillo de fijación (B) a la base del equipo.
3. Retirar la carátula deslizando la misma hacia arriba y hacia fuera
