71
Model
Elektrische
voeding
Max.
stroomsterkte
Diameter van de kabel*
Thermische magnesche bescherming
(curve D)
Eco Elyo-05
220 - 240V
1 fase
50-60 Hz
8
RO2V 3x2,5 mm
²
16 A
Eco Elyo-07
Eco Elyo-09 9 16 A
Eco Elyo-13 13 16 A
Eco Elyo-15 16
RO2V 3x4 mm
²
20 A
Eco Elyo-20 19 20 A
Aansluitingen van de elektrische voeding
• Onderbreek de elektrische voeding alvorens werkzaamheden in het apparaat uit te voeren (elektrocuegevaar).
De elektrische voeding moet zodanig verwijderd worden, dat u aljd, vanaf elk willekeurig punt waartoe u toegang
hee, kunt veriëren of de elektrische voeding nog steeds verwijderd is. Als dat niet mogelijk is, moet u voor
uitschakeling via een vergrendelingssysteem zorgen.
• Alleen een ervaren vakman mag de bekabeling in het apparaat uitvoeren of de voedingskabel vervangen.
• Ga na of de schroeven van de klemmen goed vastgedraaid zijn (brandgevaar). Niet goed aangedraaide schroeven
maken de garane ongeldig.
• Koppel de elektrische voeding niet los wanneer het apparaat in werking is. Als de elektrische voeding onderbroken
is, wacht u een minuut alvorens de stroom weer te herstellen.

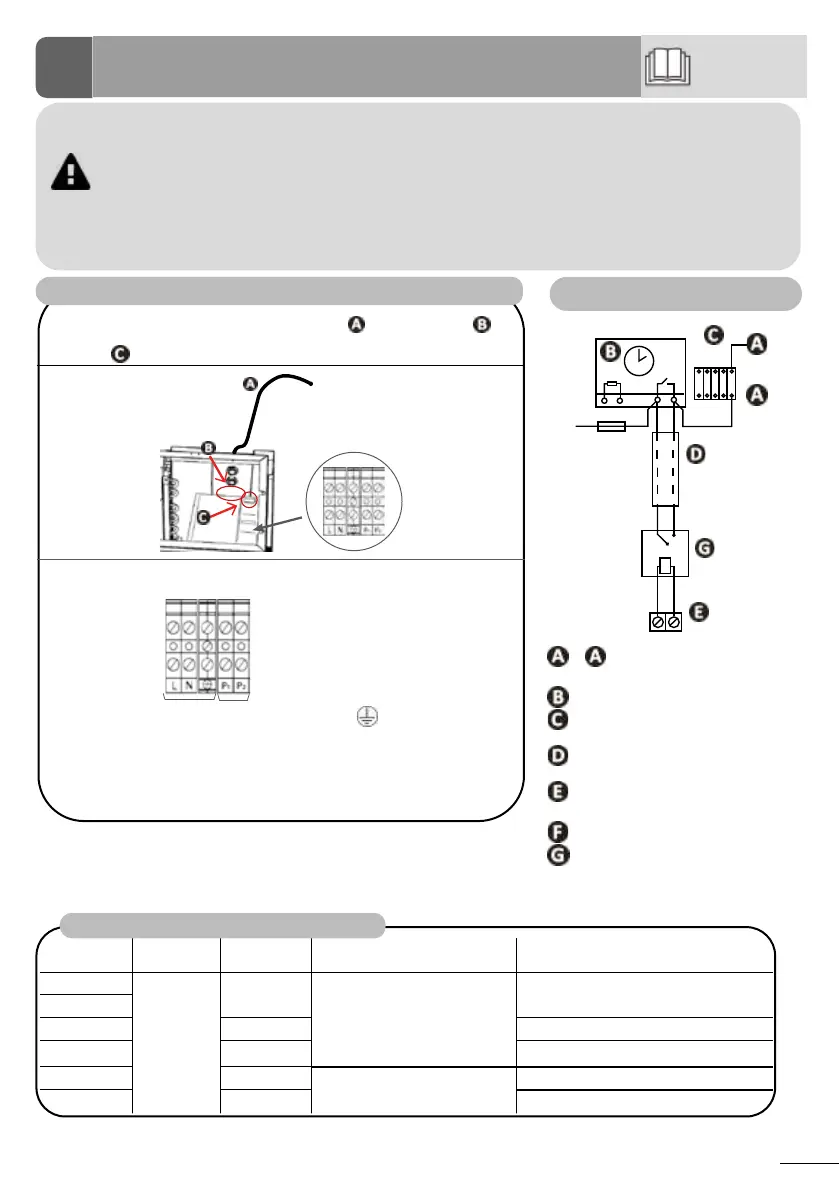

Sluit de unit aan op de elektrische voeding en op de accessoires
Open het bovenste paneel en verwijder het met behulp van een schroevendraaier (4 schroeven)
voor toegang tot de klemmenstrook. Steek de voedingskabel in een van de wartels
aan de achterkant van het apparaat. Bevesg de voedingskabel in het apparaat door dit in de
kabelbinder te steken.
Sluit de voedingskabel als volgt aan op de klemmenstrook in het apparaat.
Aansluing op
elektrische
voeding
Aansluing van de
opes (lterpomp, relais
elektrische voeding).
L: Spanning
N: Nulleider
: Terre
Klemmenstrook voor eenfasevoeding
❶ Installae
* Dwarsdoorsnede kabel geschikt voor kabels van max. 20 meter. Raadpleeg een elektricien voor grotere lengtes..
2
Aansluiting van de
verwarmingsprioriteit
1 - 2: Voeding voor de spoel van de
vermogensschakelaar van de lterpomp
: Filterklok
: Contactor (tweepolig) voor de
lterpomp
: Aparte kabel voor de funce
“verwarmingsprioriteit” (niet meegeleverd)
: Klemmenstrook van de
verwarmingspomp
: Zekering
: Relais met droog contact/230 V (niet
meegeleverd)
14
13
P2 P1
1
2
Bekabeling en bescherming van de kabels
