93
Μοντέλο
Παροχή
ρεύματος
Μέγιστο
φορτίο
Διάμετρος καλωδίου* Θερμική μαγνητική προστασία (καμπύλη D)
Eco Elyo-05
220 - 240 V
1 φάση
50-60 Hz
8
RO2V 3x2,5 mm
²
16 A
Eco Elyo-07
Eco Elyo-09 9 16 A
Eco Elyo-13 13 16 A
Eco Elyo-15 16
RO2V 3x4 mm
²
20 A
Eco Elyo-20 19 20 A

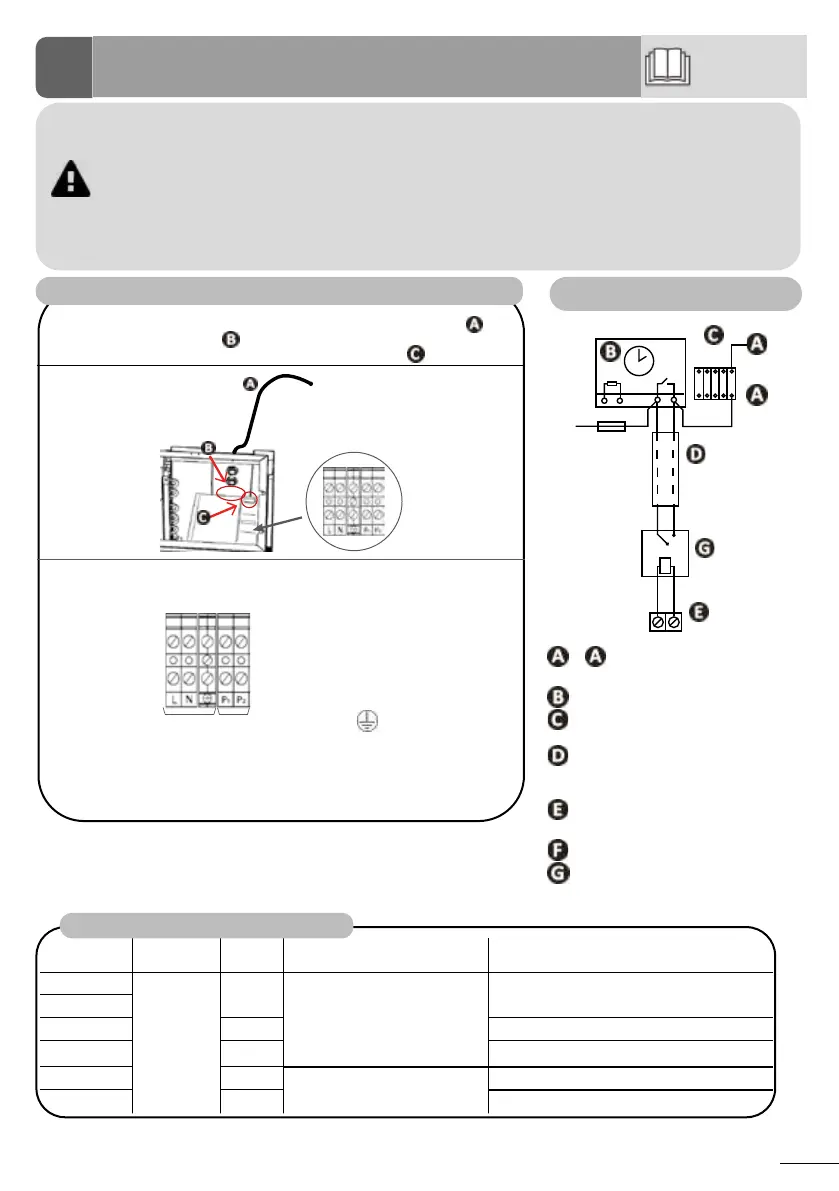

Συνδέσεις της παροχής ηλεκτρικού ρεύματος
• Διακόψτε την ηλεκτρική τροφοδοσία πριν από οποιαδήποτε επέμβαση στο εσωτερικό της συσκευής (κίνδυνος
ηλεκτροπληξίας). Η διακοπή της ηλεκτρικής τροφοδοσίας θα πρέπει να γίνεται έτσι ώστε να μπορείτε να ελέγχετε
πάντα, από οποιοδήποτε σημείο στο οποίο έχετε πρόσβαση, ότι το τροφοδοτικό έχει αφαιρεθεί. Εάν αυτό δεν
είναι δυνατό, πρέπει να προβείτε σε αποσύνδεση με σύστημα κλειδώματος.
• Οι εργασίες με καλωδίωση μέσα στη συσκευή ή η αντικατάσταση του καλωδίου τροφοδοσίας πρέπει να
πραγματοποιούνται μόνο από ειδικευμένο και έμπειρο τεχνικό.
• Βεβαιωθείτε ότι οι βίδες των ακροδεκτών είναι σφιγμένες καλά (κίνδυνος πυρκαγιάς). Οι ακατάλληλα σφιγμένες
βίδες ακροδεκτών θα ακυρώσουν την εγγύηση.
• Μην διακόπτετε την παροχή ρεύματος ενώ η συσκευή είναι σε λειτουργία. Εάν διακοπεί η παροχή ρεύματος,
περιμένετε ένα λεπτό πριν την ενεργοποιήσετε ξανά.
Συνδέστε τη μονάδα στην παροχή ρεύματος και τα εξαρτήματα.
Ανοίξτε και αφαιρέστε τον επάνω πίνακα χρησιμοποιώντας ένα κατσαβίδι (4 βίδες) για
πρόσβαση στο μπλοκ ηλεκτρικών ακροδεκτών. Εισαγάγετε το καλώδιο τροφοδοσίας σε έναν
από τους στυπιοθλίπτες καλωδίου στο πίσω μέρος της συσκευής. Στη συσκευή, στερεώστε
το καλώδιο τροφοδοσίας εισάγοντάς το μέσα από τον δετήρα καλωδίου .
Συνδέστε το καλώδιο τροφοδοσίας στο μπλοκ ακροδεκτών στο εσωτερικό της συσκευής όπως
φαίνεται.
Σύνδεση στην
παροχή
ρεύματος
Σύνδεση προαιρετικών
εξαρτημάτων (αντλία
φίλτρανσης, ρελέ
τροφοδοσίας).
L: Τάση
N: Ουδέτερη
: Γείωση
Μπλοκ ακροδεκτών για μονοφασική τροφοδοσία
❶
Εγκατάσταση
* Διατομή καλωδίου κατάλληλη για καλώδια έως 20 μέτρα. Για μεγαλύτερα μήκη, συμβουλευτείτε έναν ηλεκτρολόγο.
2
Σύνδεση της προτεραιότητας
θέρμανσης
1 - 2: Τροφοδοσία του πηνίου του
επαφέα ισχύος της αντλίας φίλτρανσης
: Ρολόι φίλτρανσης
: Επαφέας (διπολικός) για την αντλία
φίλτρανσης
: Ξεχωριστό καλώδιο σύνδεσης για τη
λειτουργία «προτεραιότητα θέρμανσης»
(δεν παρέχεται)
: Μπλοκ ακροδεκτών της αντλίας
θέρμανσης
: Ασφάλεια
: Ρελέ ξηρής επαφής/230 V (δεν
παρέχεται)
14
13
1
2
Καλωδίωση και προστασία καλωδίων
