4. FUNZIONAMENTO
L'Alimentatore riceve gli ordini dal controller DMX (per esempio i controller Astral DMX, 41329, o Astral DMX Pro, 41330) del
sistema mediante il bus DMX e agisce sui proiettori collegati. Quando invece non riceve segnale DMX dal controller, i proiettori
resteranno spenti.
Tale Alimentatore è stato disegnato per l'uso esclusivo con protocollo DMX e con gli elementi controllabili tramite DMX di AstralPool
da 24V
DC.
L'Alimentatore DMX permette di collegare un massimo di 9 proiettori Mini LED RGB DMX a canali indipendenti. Questo Alimentatore
si occupa di adattare i 230V~AC dell'ingresso ai 24V DC per le 6 uscite di cui dispone. Si tratta di uscite puntate, pertanto è
indifferente a quale di esse si collegano i proiettori.
Con questo Alimentatore DMX è possibile controllare 3 canali DMX che corrisponderanno ai colori rosso, verde e blu di ognuno dei
proiettori collegati a tale alimentatore DMX. In questo modo è possibile ottenere 256 livelli diversi per ogni colore. Miscelando i tre
colori si possono ottenere più di 16 milioni di colori.
Ad ogni Alimentatore deve essere assegnato un indirizzo che determinerà i canali che potrà controllare (vedi Assegnazione
dell'indirizzo DMX).

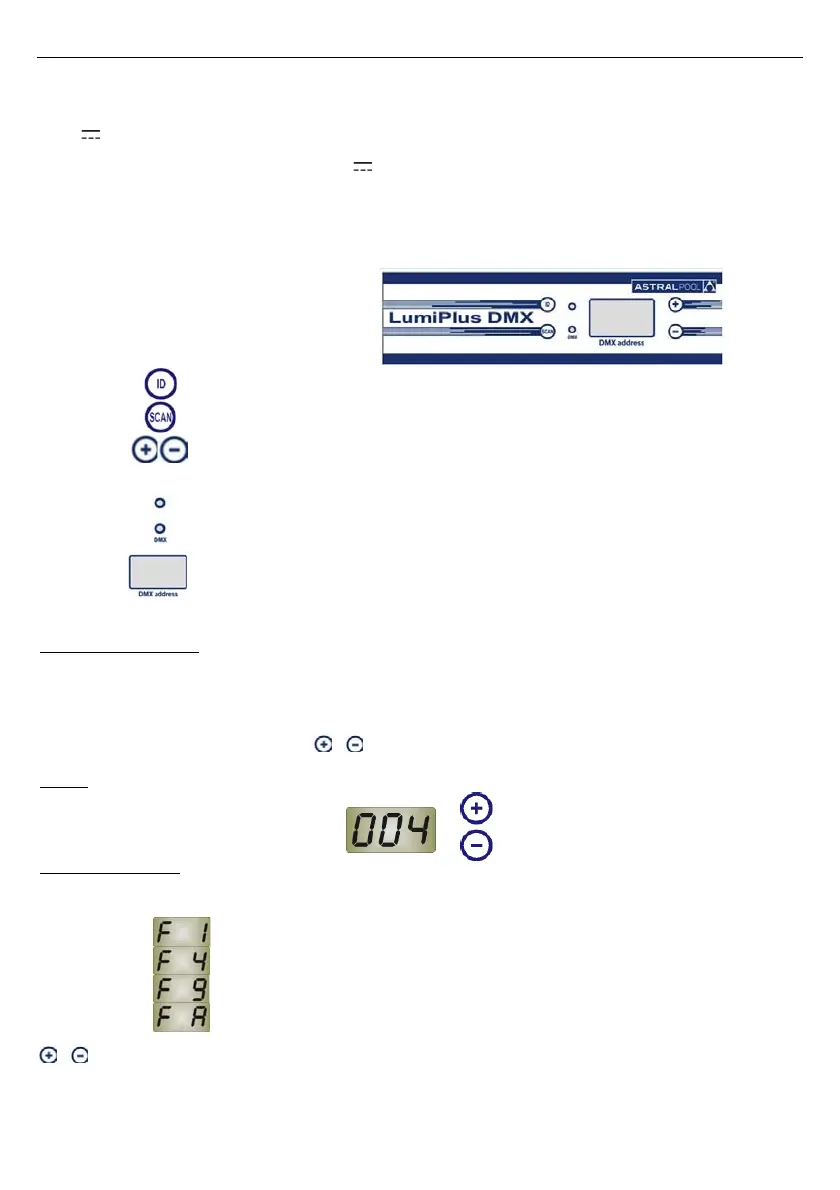

Il modulo, per il suo funzionamento, dispone di:
- 4 pulsanti
- 2 led indicatori
- un display
Pulsante
: Permette di stabilire l'identificazione dei proiettori (entrare – uscire – salvare).
Pulsante
: Controlla ognuno dei proiettori collegati per identificarli o per verificarne il funzionamento.
Pulsanti
: Si usano per aumentare/diminuire l'identificazione dei proiettori o l'indirizzo DMX, a seconda della
modalità di funzionamento in cui lavoriamo.
LED ID
: Indica che l'alimentatore sta lavorando in modalità ID (identificazione di proiettori).
LED DMX
: Indica che l'alimentatore sta ricevendo ed eseguendo i dati che gli trasmette il controller DMX.
Display
: A seconda della modalità in cui stiamo lavorando, può indicare:
- l'indirizzo dell'alimentatore DMX,
- la modalità di funzionamento
- il numero del proiettore.
Assegnazione di indirizzo DMX
Ogni Alimentatore DMX riceve un segnale DMX e gli deve essere assegnato un indirizzo DMX che determinerà i canali che potrà
controllare.
L'Alimentatore, per ogni ID, utilizza 3 canali DMX: rosso, verde e blu, il display dell'alimentatore mostra l'indirizzo corrispondente al colore rosso
del primo ID, l'indirizzo successivo corrisponde al verde e il seguente al blu. Se per esempio nel display viene visualizzato “004” significa che
attraverso i canali 4, 5 e 6 vengono controllati i colori rosso, verde e blu del gruppo di proiettori con ID 1 (vedi Identificazione dei proiettori).
Per scegliere l'indirizzo DMX si utilizzano i pulsanti e situati al lato del display. Dopo aver selezionato l'indirizzo desiderato, questo avrà
bisogno di 3 secondi per essere memorizzato, dopo di che l'alimentatore sarà già completamente operativo.
Esempio:
Modalità di funzionamento
Questo Alimentatore DMX dispone di 4 modalità di funzionamento possibili, a seconda del numero di canali RGB da utilizzare per i proiettori
collegati:
un solo gruppo RGB (3 canali DMX)
4 gruppi RGB (12 canali DMX)
9 gruppi RGB (27 canali DMX)
per applicazioni speciali
La modalità di funzionamento predefinita è F1. Per cambiare la modalità di funzionamento si devono premere contemporaneamente i pulsanti
e , per alcuni secondi e fino a quando non appare nello schermo la modalità desiderata: F1, F4 o F9 (La modalità FA si utilizza solo per
applicazioni speciali).
