Asus M2S-X - Page 40

1-28
第一章：产品介绍

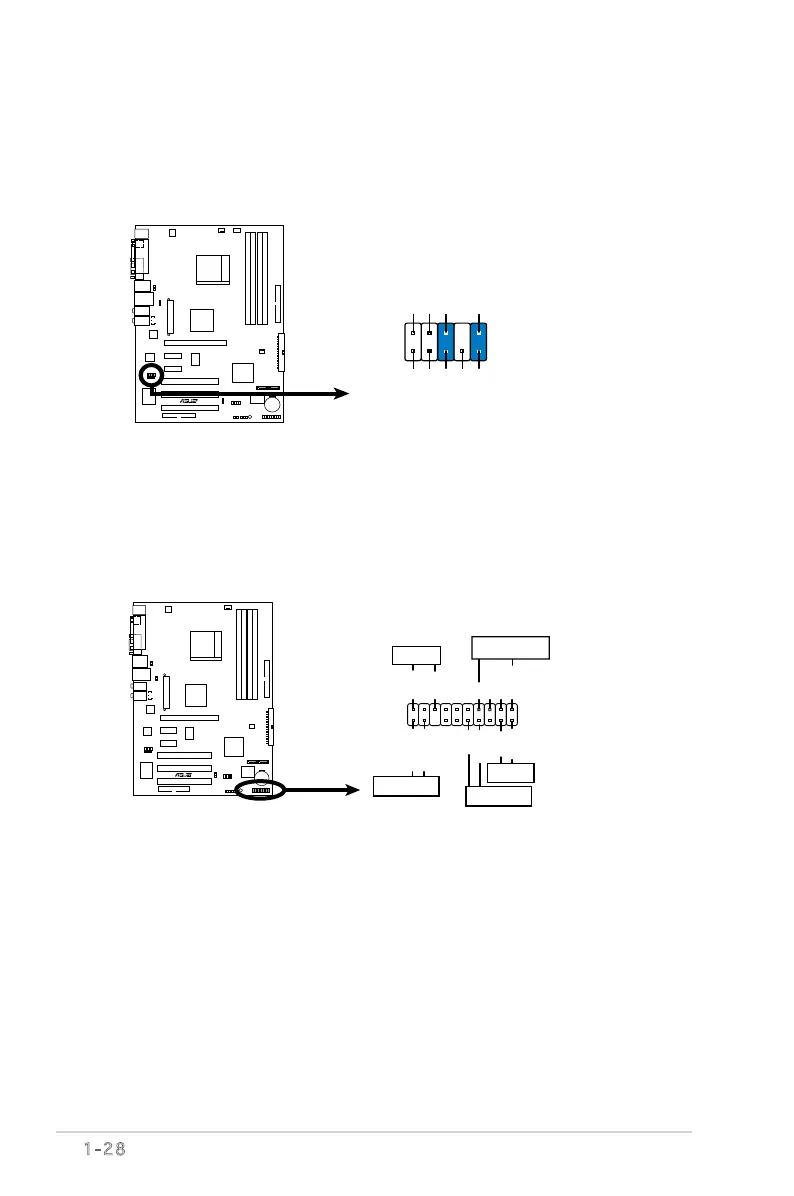

9. 前面板音效连接排针 ( 10- 1 p in FP_ AUD IO)
这个接针支持传统 AC‘97 音频标准，可以用来连接主机前端音效面板的排线。
将前面板音频模块连接线的一端连接到这个排针，您就可以轻松的地在主机前面
板来控制音效输入／输出等功能。
M2S-X
R
M2S-X Front panel audio connector
FP_AUDIO
MIC_L
Line out_R
Line out_L
MIC_R
AGND NC NC
NC
NC
10. 系统控制面板连接排针 (10-1 pin F_PANEL)
本排针支持数个连接到电脑主机前方面板的功能接针。
M2S-X
R
M2S-X System Panel Connector
PANEL
PLED-
+5V
Speaker
SPEAKER
PLED
Ground
Reset
Reset
Ground
Ground
PLED+
IDE_LED-
IDE_LED+
IDE_LED
PWR
Ground
PWRSW
