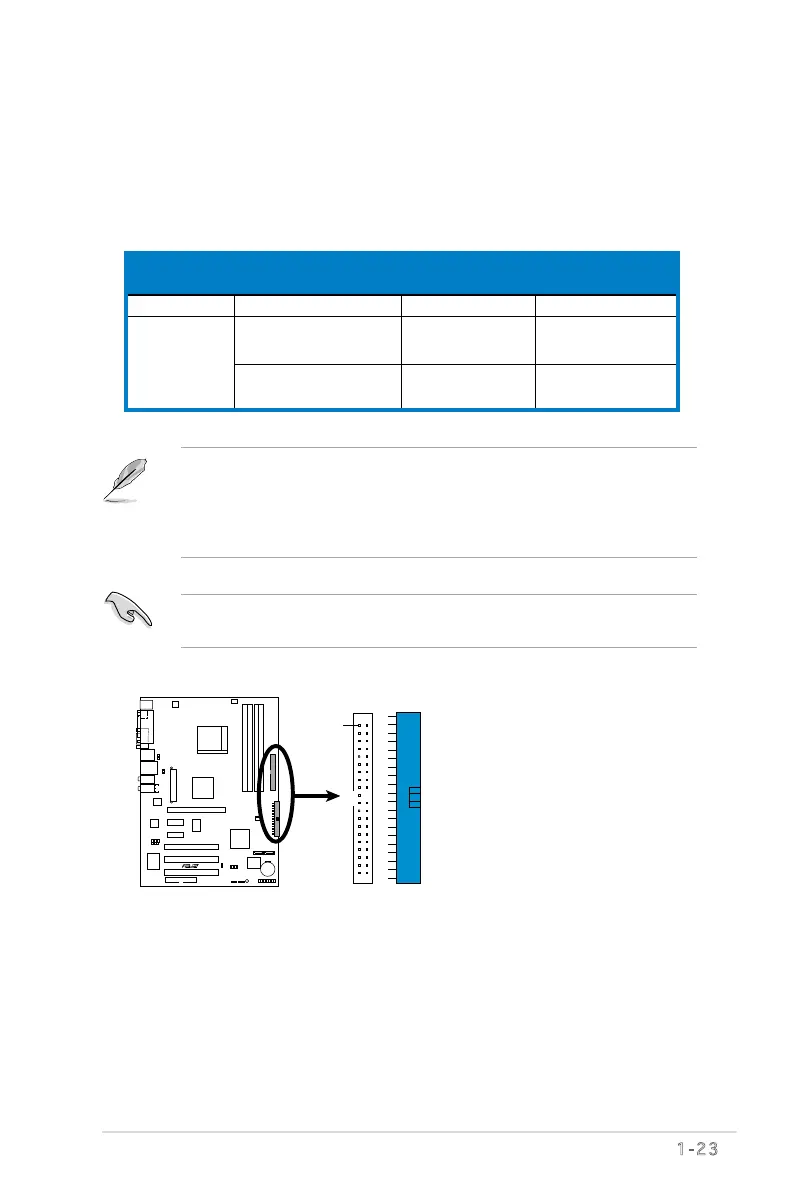

1.10.2 内部接口
1. ID E 连接插座 (40 -1 pin PR I_I DE, SE C_I DE)
这个插槽支持 Ultra DMA133/100/66 排线。每个 Ultra DMA 133/100/66 排线
有蓝、黑、灰三种接口。将蓝色的接头连到主板的 IDE 插槽上，然后选择下面
的一种模式来配置您的设备。
M2S-X
R
M2S-X IDE Connectors
SEC_IDE
PIN1
PRI_IDE
• 本插槽 Pin 20 是故意折断的,与此对应,排线上的 Pin 20 孔故意被填塞;排线
上的凸起,也必须与插槽上的凹槽吻合,这样可以防止在组装过程中造成排线
插反的状况。
• 请使用 80 导线的 IDE 排线来连接 DMA 133/100/66 IDE 设备。
• 若任何设备的跳线设置成了“Cable-Select”，请确保其它所有设备的跳线都
作了相同的设置。
黑色或灰色
跳线设置 设备模式 排线接头
单个设备 Cable-Select 或 Master - 黑色
两个设备 Cable-Select Master 黑色
Slave
灰色
Master Master
Slave Slave
