第一章：产品介绍

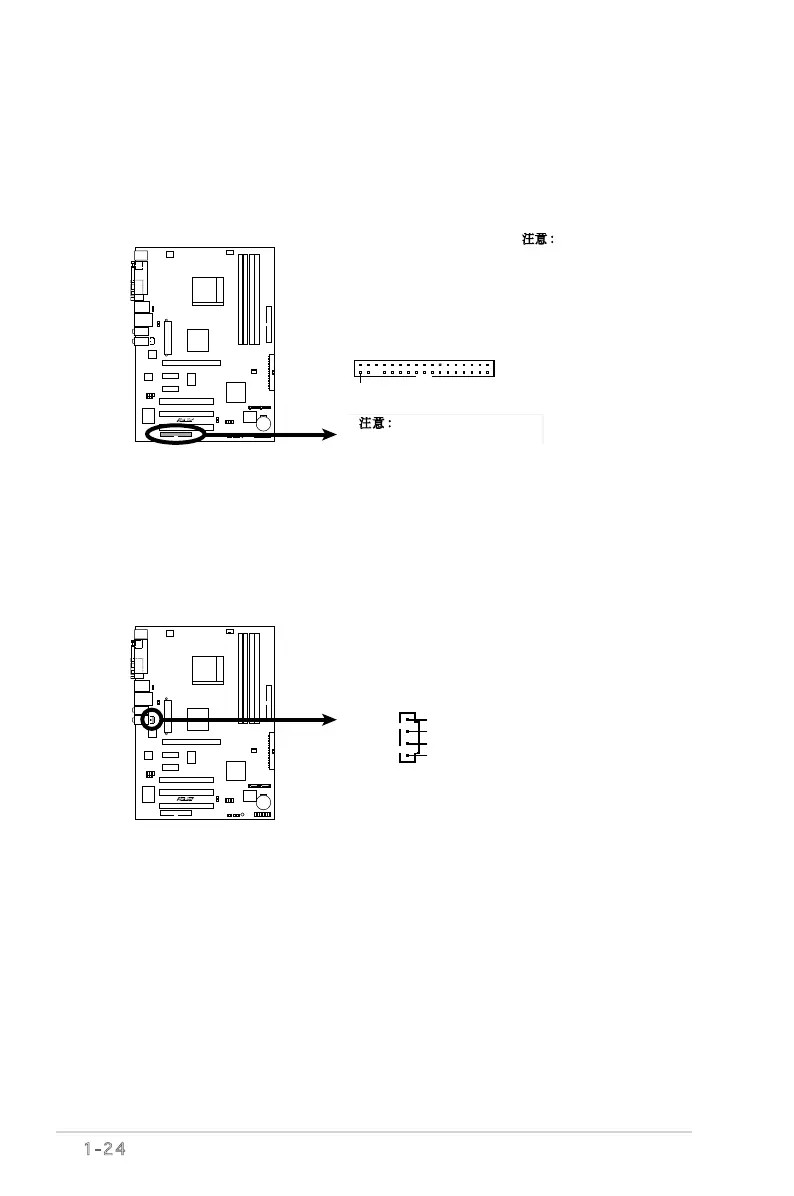

2. 软驱 排线连 接插座 (3 4-1 pi n F LOP PY)
这个插槽用来连接软驱的排线。将排线的一端连接到主板，另一端连接到软驱背
后的信号接口。 (本插槽的 Pin 5 是故意折断的，排线上的 Pin 5 孔也故意被填
塞，这样可以防止在组装过程中插反)。
M2S-X
R
M2S-X Floppy Disk Drive Connector
PIN 1
NOTE:
Orient the red markings on
the floppy ribbon cable to PIN 1.
FLOPPY
3. 内置音频连接插座 ( 4-p in CD)
这个连接插座可接收 CD-ROM、TV tuner 卡或 MPEG 解压缩卡等音源的立体
声音频信号输入。
M2S-X
R
M2S-X I nternal Audio Connector
CD
(black)
Right Audio Channel
Left Audio Channel
Ground
Ground
注意 : 请将排线标示为红色处
对准插座上 PIN 1 位置
注意 : 请将排线标示为红色处对
准插座上 PIN 1 位置
