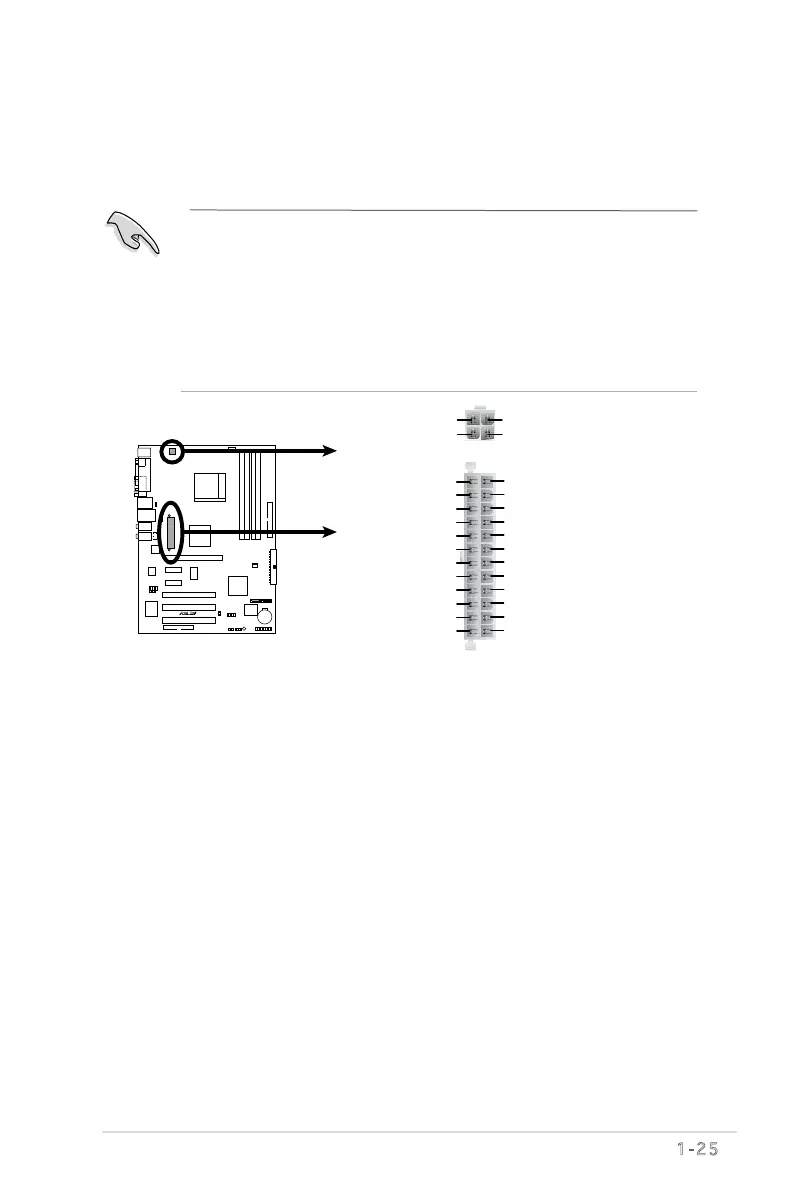

M2S-X ATX Power Connector
+12V DC
GND
+12V DC
GND
ATX12V
+3 Volts
+3 Volts
Ground
+5 Volts
+5 Volts
Ground
Ground
Power OK
+5V Standby
+12 Volts
-5 Volts
+5 Volts
+3 Volts
-12 Volts
Ground
Ground
Ground
PSON#
Ground
+5 Volts
+12 Volts
+3 Volts
+5 Volts
Ground
EATXPWR
• 为了达到最佳系统效能，建议您使用兼容 ATX 12V Specification 2.0或更高
版本的电源供应器 (PSU)，且功率最起码为 350W，以提供所有设备用电所
需。
• 不要忘记连接 4-pin ATX +12V 电源插头；否则系统将无法启动。
• 当系统配置了更高功耗的设备时，建议您使用更大输出功率的电源供应器。
如果电源供应器的供电不足,则有可能导致系统不稳定,或是无法顺利开机。
• 请确保您的电源至少可提供系统所需的最小电力。
4. AT X 电源插座 (24 -pi n E ATX PWR , 4 -pi n A TX1 2V)
本插座使用来连接ATX 电源供应器,以供给主板所有需要的电力。请注意这个
插座的设计是有方向性的,您将如果插入方向不对而强行插入,则有可能会损坏
主板。
