5. IEEE 1394 連接插槽（10-1 pin IE1394_2）
這組插槽可以連接 IEEE 1394a 序列連接排線，用來連接 IEEE 1394a
模組。將 10-1 pin 端的排線（紅色）安裝至插槽上，將 IEEE 1394a 模
組安裝在機殼的背面。
請勿將 USB 排線連接到 IEEE 1394a 插槽上，這麼做可能會導致
主機板的損毀。
您可以先將 1394 排線連接到 ASUS Q-Connector（1394，紅
色），然後將 Q-Connector（1394）安裝至主機板內建的 1394
插槽上。

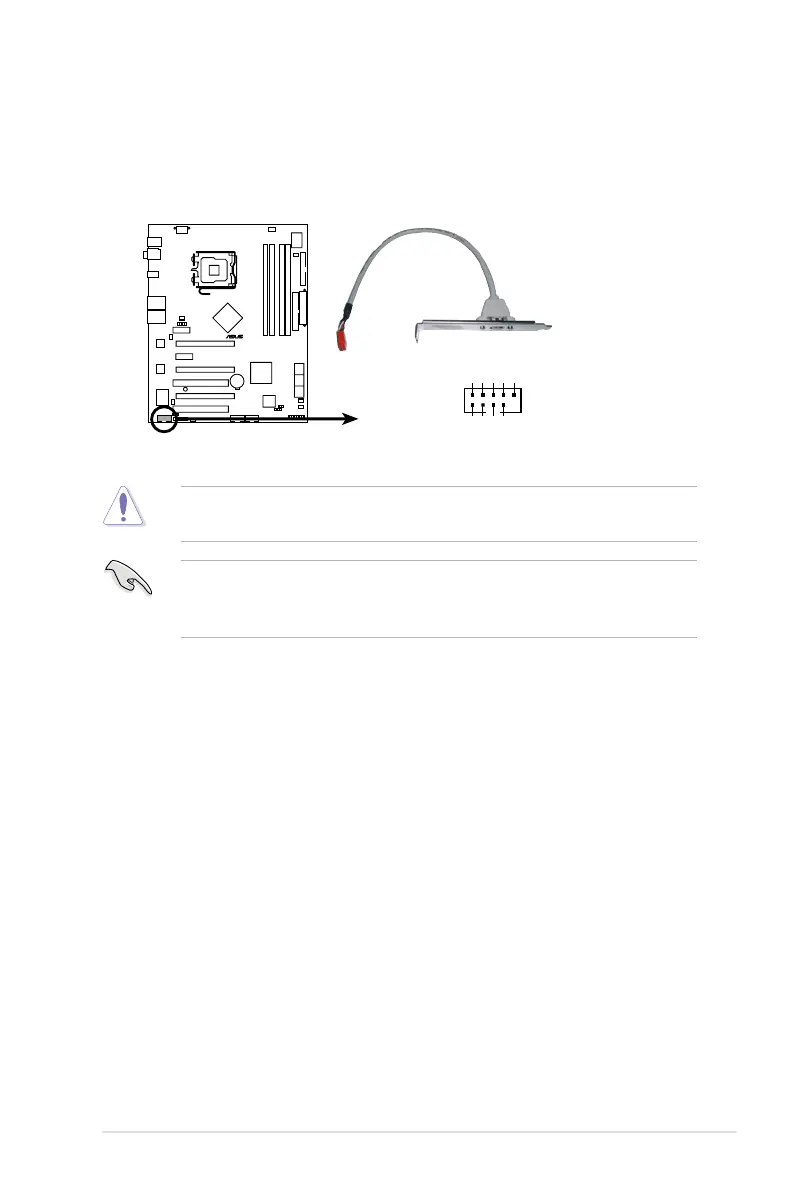

P5N32-E SLI Plus
®
P5N32-E SLI Plus IEEE 1394 connector
IE1394_2
PIN1
GND
+12V
TPB2-
GND
TPA2-
+12V TPB2+ GND TPA2+
