2-30
第二章：硬體裝置資訊
6. 中央處理器/機殼/電源供應器 風扇電源插槽（4-pin CPU_FAN, 3-pin
CHA_FAN1, 3-pin OPT_FAN1~5, 3-pin PWR_FAN）
您可以將 一個合計為 1∼2.2 安培（最大 26.4 瓦）/+12 伏特的風扇電
源接頭連接到這些風扇電源插槽。請注意要將風扇的風量流通方向朝向
散熱片，如此才能讓裝置傳導到散熱片的熱量迅速排出。注意！風扇的
訊號線路配置和其接頭可能會因製造廠商的不同而有所差異，但大部分
的設計是將電源線的紅線接至風扇電源插槽上的電源端（+12V），黑線
則是接到風扇電源插槽上的接地端（GND）。連接風扇電源接頭時，一
定要注意到極性問題。
千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，
那麼很容易因為主機內部溫度逐漸昇高而導致當機，甚至更嚴重
者會燒毀主機板上的電子元件。注意：這些插槽並不是單純的排
針！不要將跳線帽套在它們的針腳上。
• 僅有 CPU 風扇（CPU_FAN1）與第一∼三組機殼風扇（CHA_
FAN1∼3）插槽支援華碩 Q-Fan2 智慧型溫控風扇功能。
• 當您安裝二張 VGA 顯示卡，建議您將後側機殼風扇排線，連
接至 OPT_FAN1 或 OPT_FAN2 來獲得更好的散熱環境。
P5N32-E SLI Plus
®

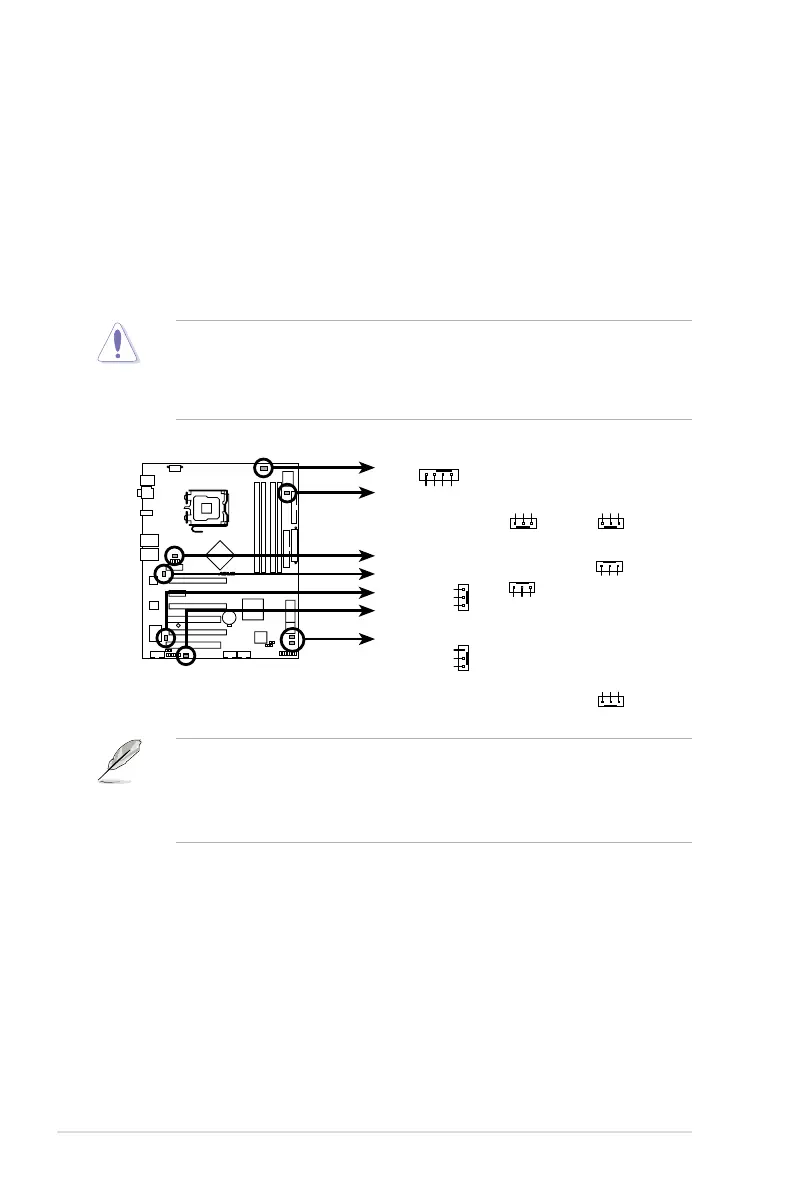

P5N32-E SLI Plus Fan connectors
CPU_FAN CHA_FAN1
CPU_FAN
PWR_FAN
GND
CPU FAN PWR
CPU FAN IN
CPU FAN PWM
GND
Rotation
+12V
OPT_FAN4
OPT_FAN5
PWR_FAN
GND
Rotation
+12V
CHA_FAN1
OPT_FAN2
OPT_FAN1
OPT_FAN3
OPT_FAN3
GND
Rotation
+12V
OPT_FAN2
GND
Rotation
+12V
OPT_FAN1
GND
Rotation
+12V
OPT_FAN4
GND
Rotation
+12V
OPT_FAN5
GND
Rotation
+12V
