華碩 P5N32-E SLI PLUS 主機板使用手冊
2-31
7. 機殼開啟警示排針（4-1 pin CHASSIS）
這組排針提供給設計有機殼開啟偵測功能的電腦主機機殼之用。此
外，尚須搭配一個外接式偵測裝置譬如機殼開啟偵測感應器或者微型開
關。在本功能啟用時，若您有任何移動機殼元件的動作，感應器會隨即
偵測到並且送出一信號到這組接針，最後會由系統記錄下來這次的機殼
開啟事件。
本項目的預設值是將跳線帽套在 CHASSIS 排針中標示著「Chassis
Signal」和「GND」的二個針腳上，若您想要使用本功能，請將跳線帽從
「Chassis Signal」和「GND」的針腳上移除。
8. 主機板電源插槽（24-pin EATXPWR, 2 x 4-pin EATX12V）
這些電源插槽用來連接到一個 ATX +12V 電源供應器。電源供應器所提
供的連接插頭已經過特別設計，只能以一個特定方向插入主機板上的電源
插槽。找到正確的插入方向後，僅需穩穩地將之套進插槽中即可。
• 在連接 8-pin EPS +12V 電源插頭之前，請先將 ATX12V 接針
上的跳線帽移除。
• 若要使用 EATX12V 接針，請使用 4-pin ATX12V 或 8-pin EPS
+12V 電源插頭。
P5N32-E SLI Plus
®

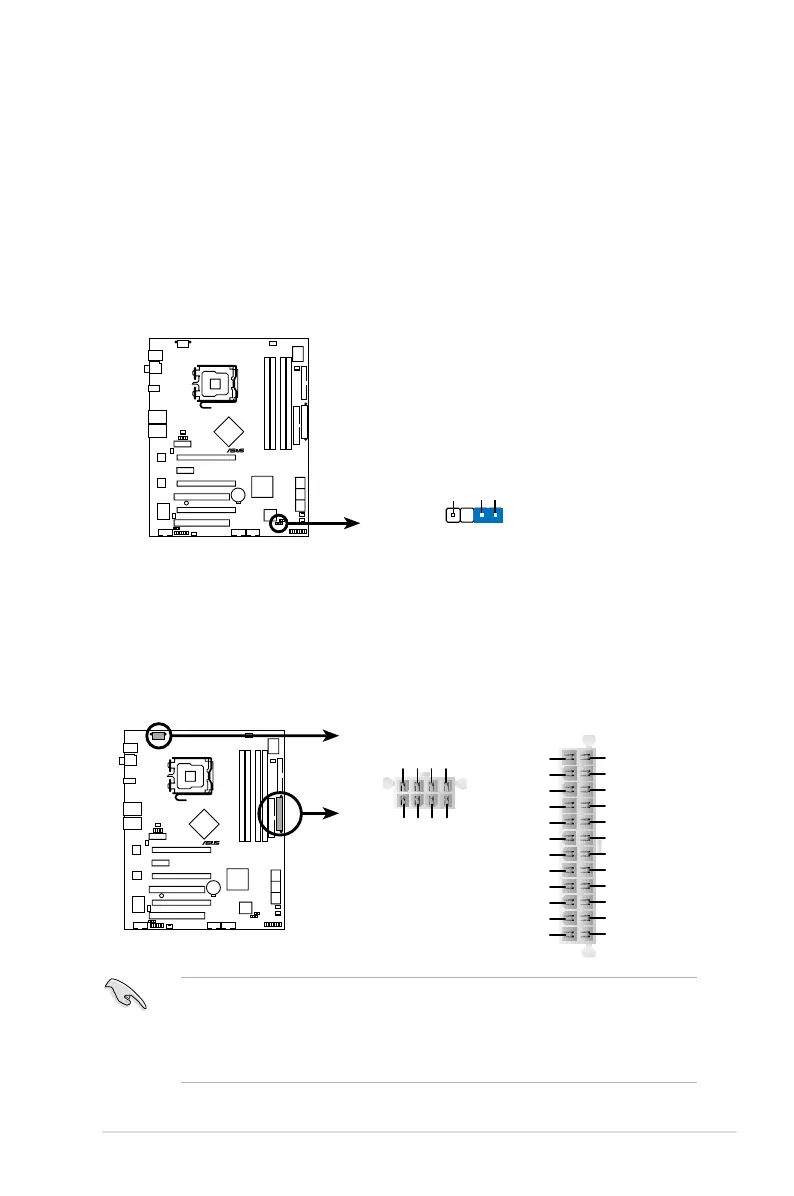

P5N32-E SLI Plus Chassis intrusion connector
CHASSIS
+5VSB_MB Chassis Signal GND
(Default)
P5N32-E SLI Plus
®
P5N32-E SLI Plus ATX power connectors
EATXPWR
ATX12V
+3 Volts
+3 Volts
Ground
+5 Volts
+5 Volts
Ground
Ground
Power OK
+5V Standby
+12 Volts
-5 Volts
+5 Volts
+3 Volts
-12 Volts
Ground
Ground
Ground
PSON#
Ground
+5 Volts
+12 Volts
+3 Volts
+5 Volts
Ground
GND +12V DC GND +12V DC GND +12V DC GND +12V DC
