FR 11
montage (suite)

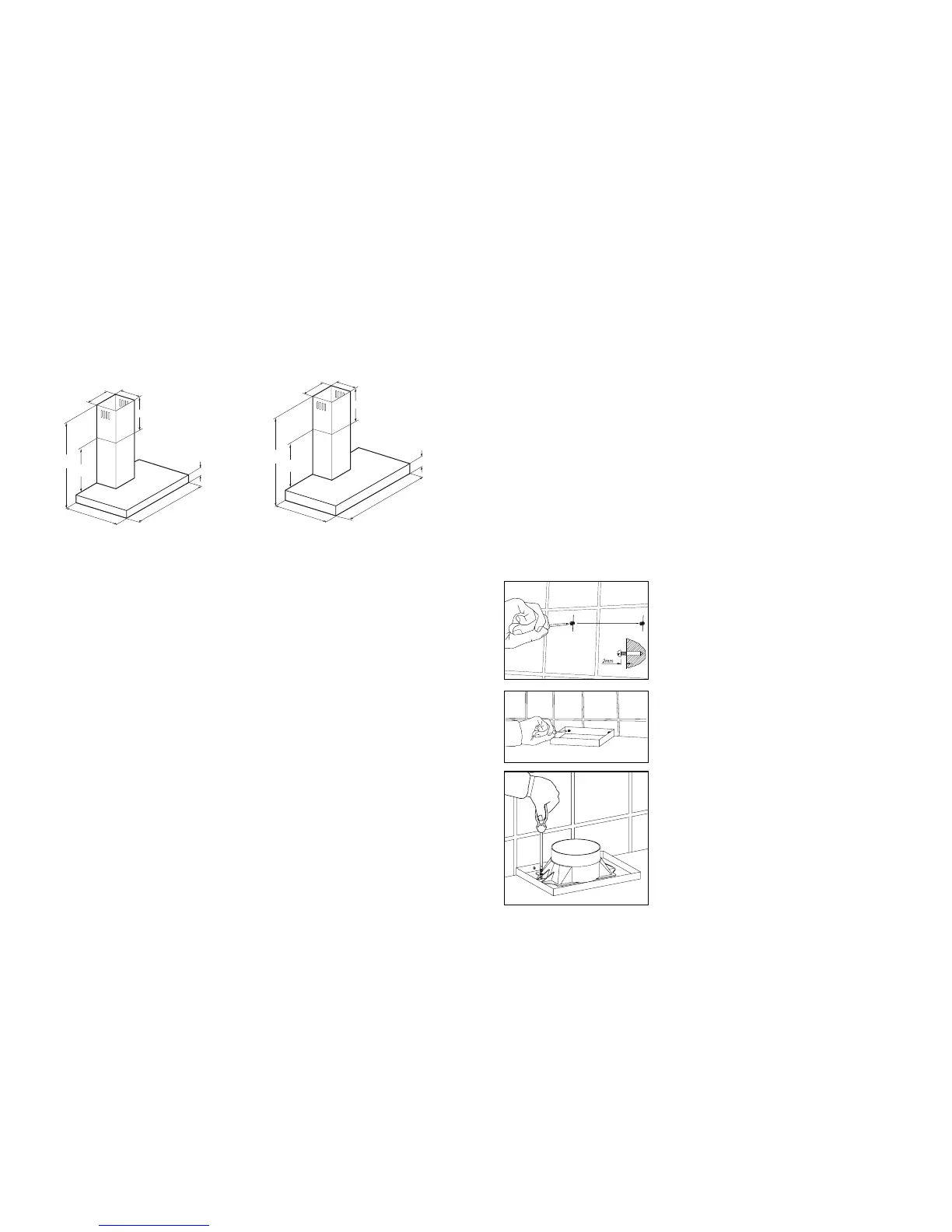

encastrement modèle mural
Les principales dimensions figurent à la page précédente.
Vous pouvez déterminer la hauteur du tube télescopique.
Tenez compte des tolérances autorisées. Monter le tuyau
d’écoulement et les raccordements électriques de telle sorte
qu’ils puissent facilement être raccordés sous la hotte.
traçage et montage
Utilisez le patron pour marquer les trous de montage sur le
mur.
Percez les 4 trous de montage pour la hotte et les
4 trous de montage pour les étriers.
Placez les garnitures dans les 8 trous que vous venez de
faire.
Vissez les 2 vis de fixation dans les trous inférieurs. Les 2 vis
de fixation doivent dépasser de 2 mm du mur (voir
illustration).
suspendre la hotte
Accrochez la hotte sur les 2 vis de fixation.
Fixez la hotte sur la partie supérieure à l'aide des vis (voir
illustration).
Vissez la hotte au mur de l'intérieur (voir illustration).
Vissez le raccord de tuyaux sur la hotte (voir illustration).
FR 10
montage
dimensions d’encastrement
