Montage (Forts.)

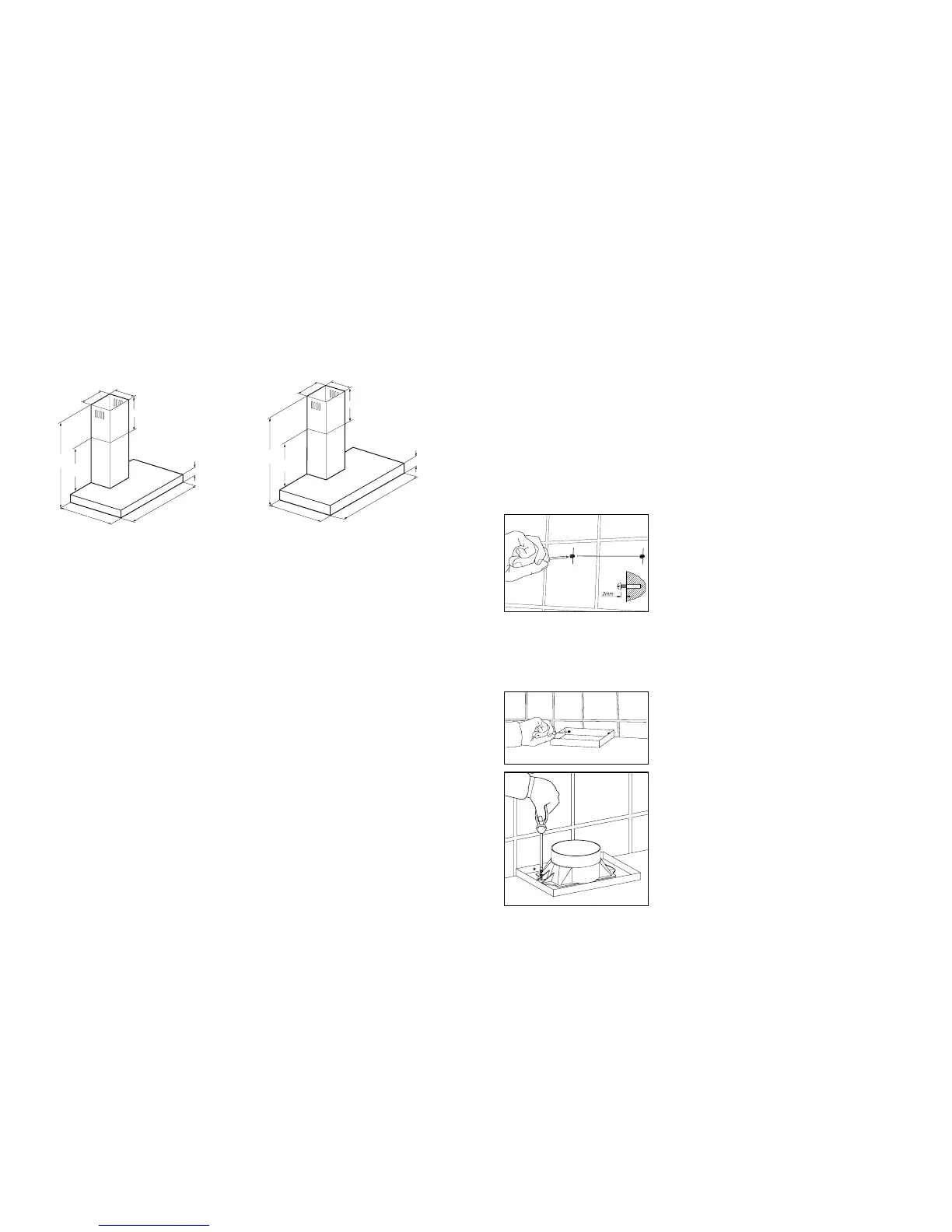

Einbau Wandmodel
Auf der vorigen Seite sind die wichtigsten Maße angegeben.
Sie können die Höhe des Teleskoprohres einstellen.
Beachten Sie jedoch die erlaubten Abweichungen.
Befestigen Sie den Abluftstutzen und den elektrischen
Anschluß so, daß Sie sie später einfach an die
Dunstabzugshaube anschließen können.
Markieren
Die Montagelöcher an der Wand auf der Bohrschablone
markieren.
4 Montagelöcher für die Dunstabzugshaube und 4
Montagelöcher für die Bügel bohren.
Die Dübel in die 8 Bohrlöcher einsetzen.
Die beiden Befestigungsschrauben in den unteren Löchern
(siehe Abbildung)festdrehen.
Die Befestigungsschrauben 2 mm aus der Wand
herausragen lassen (siehe Abbildung).
Haube aufhängen
Die Dunstabzugshaube an den beiden
Befestigungsschrauben aufhängen.
Die Dunstabzugshaube an der Oberseite festdrehen(siehe
Abbildung).
Die Haube an der Innenseite an der Wand festdrehen.
Den Rohranschluss mit der Dunstabzugshaube verschrauben
(siehe Abbildung).
