NL 11NL 10
montage (vervolg)
inbouwen

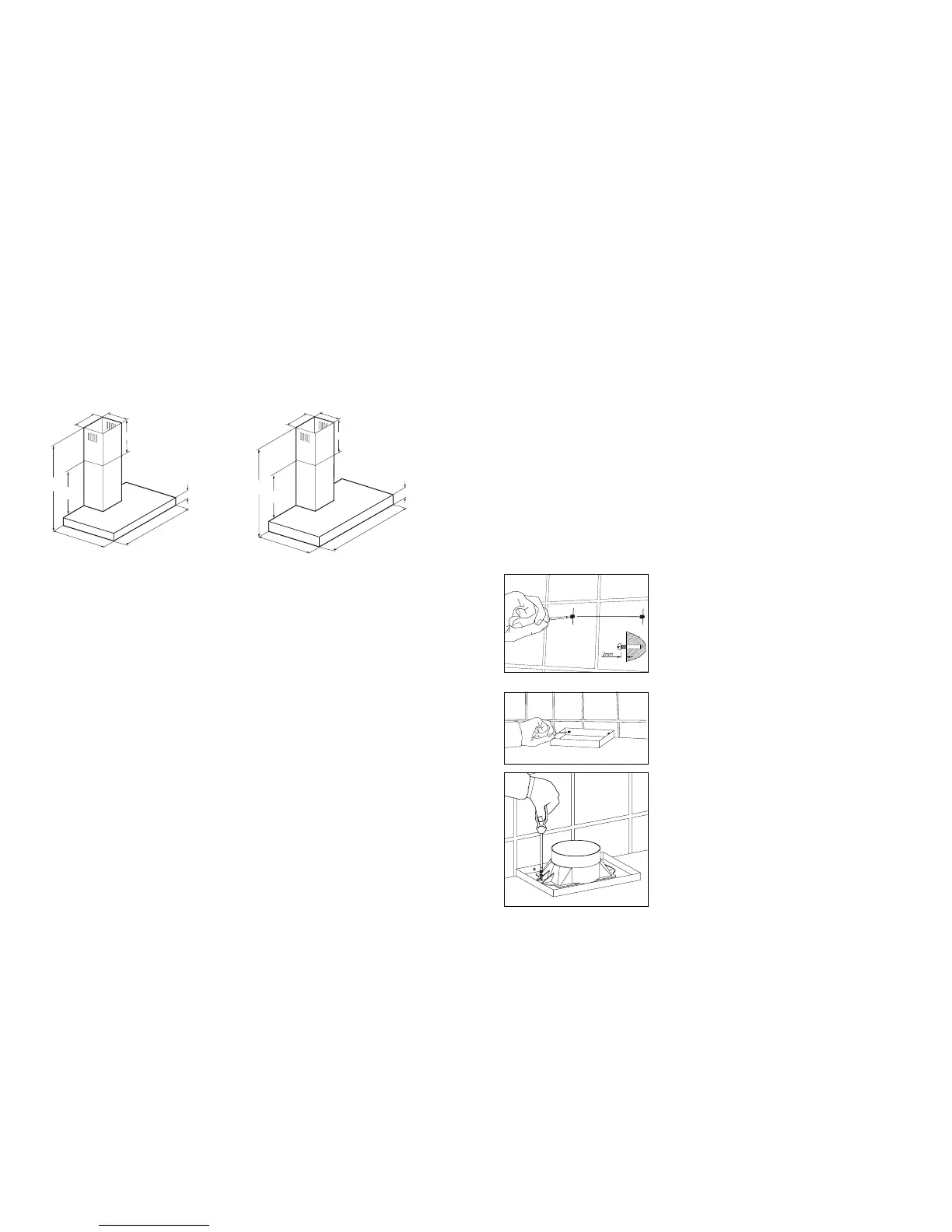

Op de vorige pagina zijn de belangrijkste afmetingen
aangegeven. U kunt de hoogte van de telescooppijp
instellen. Houd wel rekening met de toegestane toleranties.
Monteer de afvoer en de elektrische aansluiting zodanig dat
u ze straks makkelijk op de kap kunt aansluiten.
aftekenen
Teken de montagegaten af op de muur met behulp van de
aftekenmal.
Boor de 4 montagegaten voor de afzuigkap en de 4 mon-
tagegaten voor de beugels.
Plaats de pluggen in de 8 geboorde gaten.
Schroef 2 bevestigingsschroeven in de onderste gaten. Laat
de bevestigingsschroeven 2 mm uit de muur steken (zie
illustratie).
kap ophangen
Hang de afzuigkap op aan de 2 bevestigingsschroeven.
Schroef de afzuigkap aan de bovenzijde vast (zie illustratie).
Schroef de kap aan de binnenzijde vast aan de muur.
Schroef de pijpaansluiting op de afzuigkap (zie illustratie).
