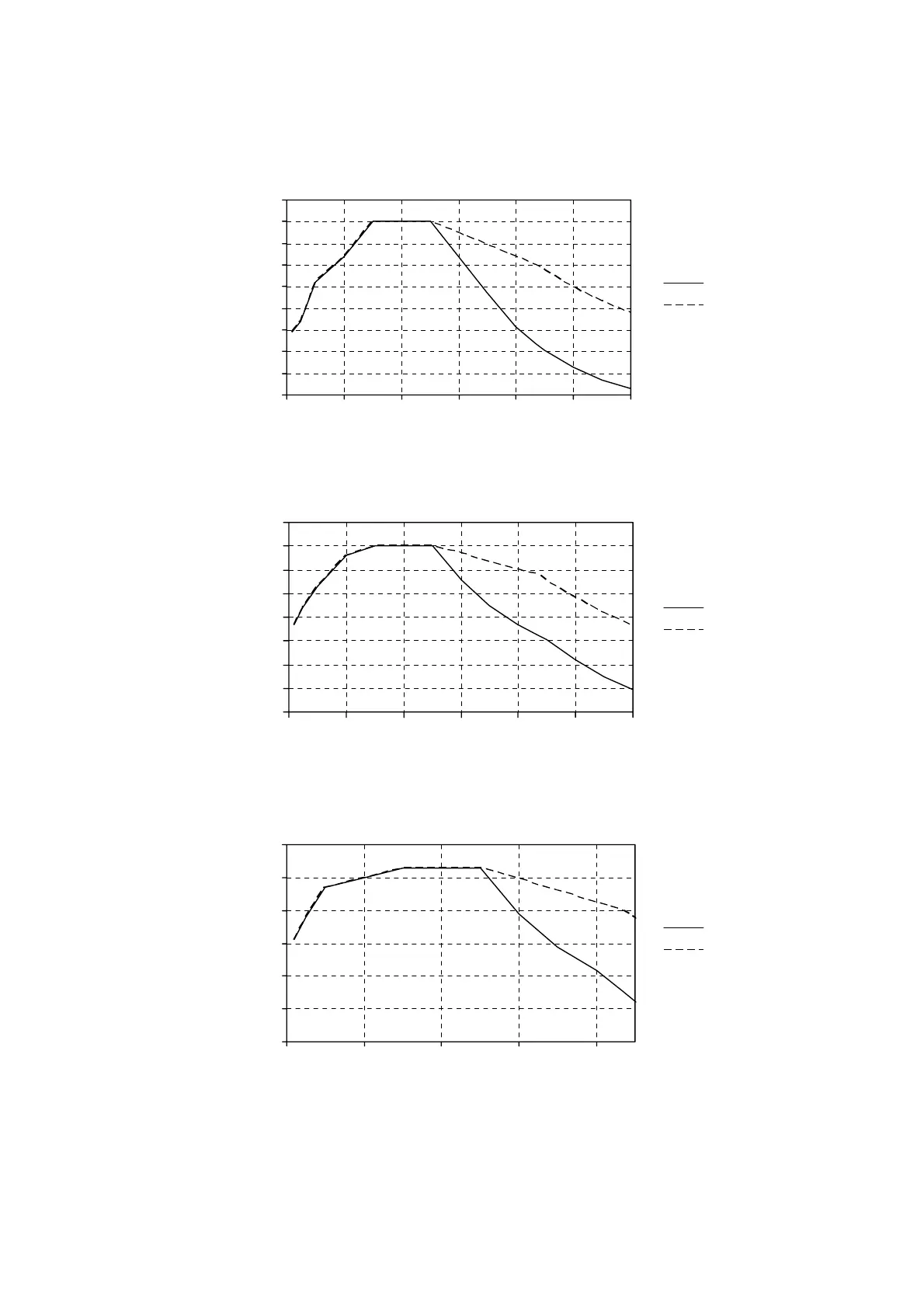

Torque curves on frequency operation 2p=4 to 2p=8
Diagram 4: frame size 63 - 160
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
1
1,1
0 20406080100120
f [Hz]
M FU/M line
A
B
Diagram 5: frame size 180 - 225
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
1
0 20406080100120
f [Hz]
M FU/M line
A
B
Diagram 6: frame size 250 - 400
0,3
0,4
0,5
0,6
0,7
0,8
0,9
020406080
f [Hz]
M FU/M line
A
B
A: Field weakening range above 50 Hz
B: Field weakening range above 87 Hz
