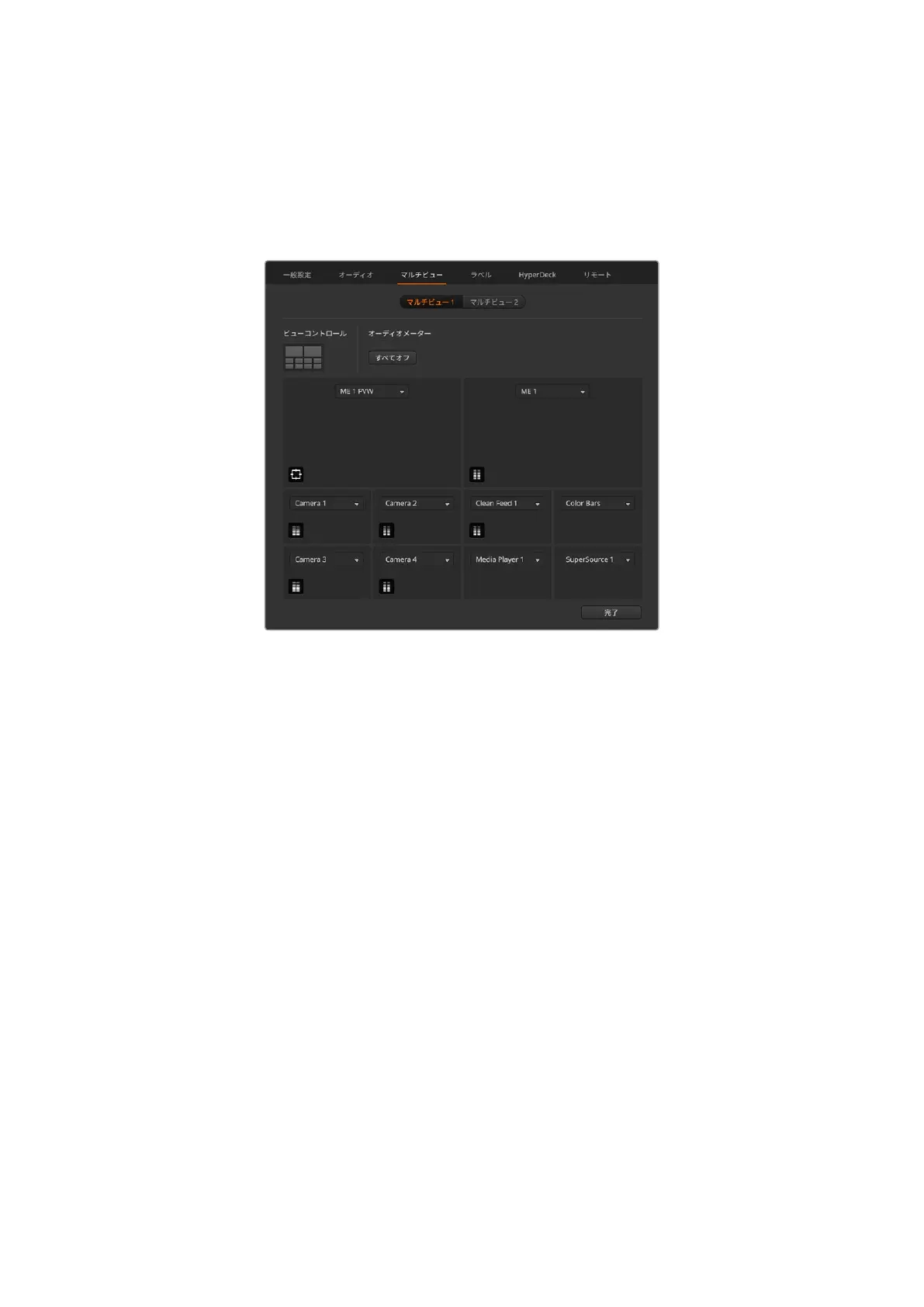

マルチビュー設定
マルチビュー設 定では、マルチビュー画 面の配置を変 更できます。デフォルトのビューは 、上部に2つの大
き い ウ ィ ン ド ウ 、下 部 に 8つの小さいウィンドウがあります。マルチビューのクアドラント（1/4画 面 ）は 、1つ
の大きなビューまたは4つの小さなビューに設定できるので、全体を4、7、10、13、16ビューに設定可能で
す。「ビューコントロール」で各クアドラントをクリックすると、1ビューと4ビューを切り替えられます。
ATEM2M/EConstellationHDで2つのマルチビューを設 定
ソースおよびプログラムビューのオーディオメーター表示のオン/オフは、マルチビュー設定の「すべてオ
ン」ボタンで一斉に切り替えられます。個別にオン/オフしたい場合は、各ビューのオーディオメーターア
イコンをクリックします。
プレビュー出力をマルチビューで確認する際に、セーフエリアマーカー機能をオンにすると、あらゆるモ
ニターでプログラムを適切に表示できるか確認できます。HDで は 、外 側 の ボ ー ダ ー は 16:9、内 側 の ボ ー
ダーは4:3のグラフィックセーフエリアを示します。
マルチビュー画面にはタリー機能も表示でき、マルチビュー画面のソースがプログラム出力およびプレビ
ュー出力のレイヤーに使用されている場合は、ボーダーが赤/緑に光ります。ボーダーが赤い場合は、該
当ソースがプログラム出力に使用されており、ボーダーが緑の場合は、該当ソースがプレビュー出力に使
用されています。ボーダーが白い場合は、該当ソースがプレビュー出力にもプログラム出力のオンエアに
も送信されていないことを示しています。
ラベル設定
ラベルタブでは、スイッチャーの入力、出力、メディアプレーヤーのラベルを変更できます。各入出力に
は、長いラベルと短いラベルがあります。
長いラベルは
20
文字まで入力可能です。これらのラベルはソフトウェアコントロールパネルのソース選択
ボックスや、マルチビューウィンドウのオンスクリーンラベル、Advanced Panelに使 用され ます。4文字まで
の短いラベルは、ソフトウェアコントロールパネルで、ビデオ入力ボタンを識 別するために使 用されます。
入力名を変更するには、テキストフィールドをクリックして文字を入力します。マルチビュー画面、ソフト
ウェアコントロールパネル、そして
Advanced
Panel
（接続している場合）で入力名がアップデートされま
す。長いラベルと短いラベルが常にマッチするように、同時に変更するとよいでしょう。例えば、Camera
1は 長 い ラ ベ ル に は「 Camera 1」と 入 力 し 、短 い ラ ベ ル に は「 CAM1」と 入 力 し ま す 。
218
