ジョイスティックコントロール
ジョイスティックでカメラをコントロール
スイッチャーと接続している場合は、VISCAプ ロトコル を使 用するリモ ートカメラヘッドを、ジョイステ
ィックでコントロールできます。
これは
PTZ
コントロールとも呼ばれており、リモートカメラのパン、ティルト、ズームを制御できる極めて
パワフルなツールです。カメラコントロールボタンを押して、次にテンキーパッドの数字でカメラを選択
す る だ け で 、複 数 の カ メ ラ を
1
つずつ簡単にコントロールで きます。ジョイスティックを使ってパン/ティ
ルト調 整 を行 います。
また、VISCAコントロール設定で「反転」および「標準」を選択することで、ジョイスティックのティルト
方 向 を 変 更できます。「反 転 」を選 択すると、ジョイスティックのティルト方 向 が反 対 に なりま す。
リモ ート ヘッドの 接 続
ATEM Advanced Panelは、ATEM 4 M/E Constellation HDス イ ッ チ ャ ー の 、「 REMOTE」と ラ ベ ル の 付 い
たRS-422ポート経由でリモートヘッドと通信します。ATEM Advanced PanelとATEMスイッチ ャ ー を イ
ーサ ネットで 接 続したら 、ATEMスイッチ ャ ー をリモ ートカメラ ヘッド の RS-422入 力に 接 続しま す。ATEM
4 M/E Constellation HDのRS-422ポ ー ト は 、標 準 的 な 電 話 線 コ ネ ク タ ー と 似 た RJ12です。
スイッチ ャー の
RS
-
422
ポートのリモート動作が、「設定」
LCD
メ ニュ ー で「
PTZ
」に 設 定 さ れ て い る こ と
を 確 認してください 。
リモート ヘッドを
2
つ 以 上 接 続 す る 場 合 は 、通 常 、各 ヘ ッ ド の
RS
-
422
出 力 / 入 力 を つ な ぎ 、デ イ ジ ー チ ェ
ーン 方 式 で 接 続しま す。
SDI INPUTS
CONTROL
REMOTE
TALKBACK MADI IN
REF INUSB
1 5 9 13 17
2 6 10 14 18
21
3
22
3 7 11 15 19
4 8 12 16 20
23
24
1 51 2 9 13 17
2 6 10 14 18
21
22
3 7 11 15 19
4 8 12 16 20
23
24
25 29 33
26 30 34
37
38
27 31 35
28 32 36
39
40
4
ANALOG AUDIOMULTIVIEW
CH 2
CH 1
1
2
CH 2
CH 1
SDI OUTPUTS
MADI OUT
OUT
IN
SDI INPUTS
CONTROL
REMOTE
TALKBACK MADI IN
REF INUSB
1 5 9 13 17
2 6 10 14 18
21
3
22
3 7 11 15 19
4 8 12 16 20
23
24
1 51 2 9 13 17
2 6 10 14 18
21
22
3 7 11 15 19
4 8 12 16 20
23
24
25 29 33
26 30 34
37
38
27 31 35
28 32 36
39
40
4
ANALOG AUDIOMULTIVIEW
CH 2
CH 1
1
2
CH 2
CH 1
SDI OUTPUTS
MADI OUT
OUT
IN

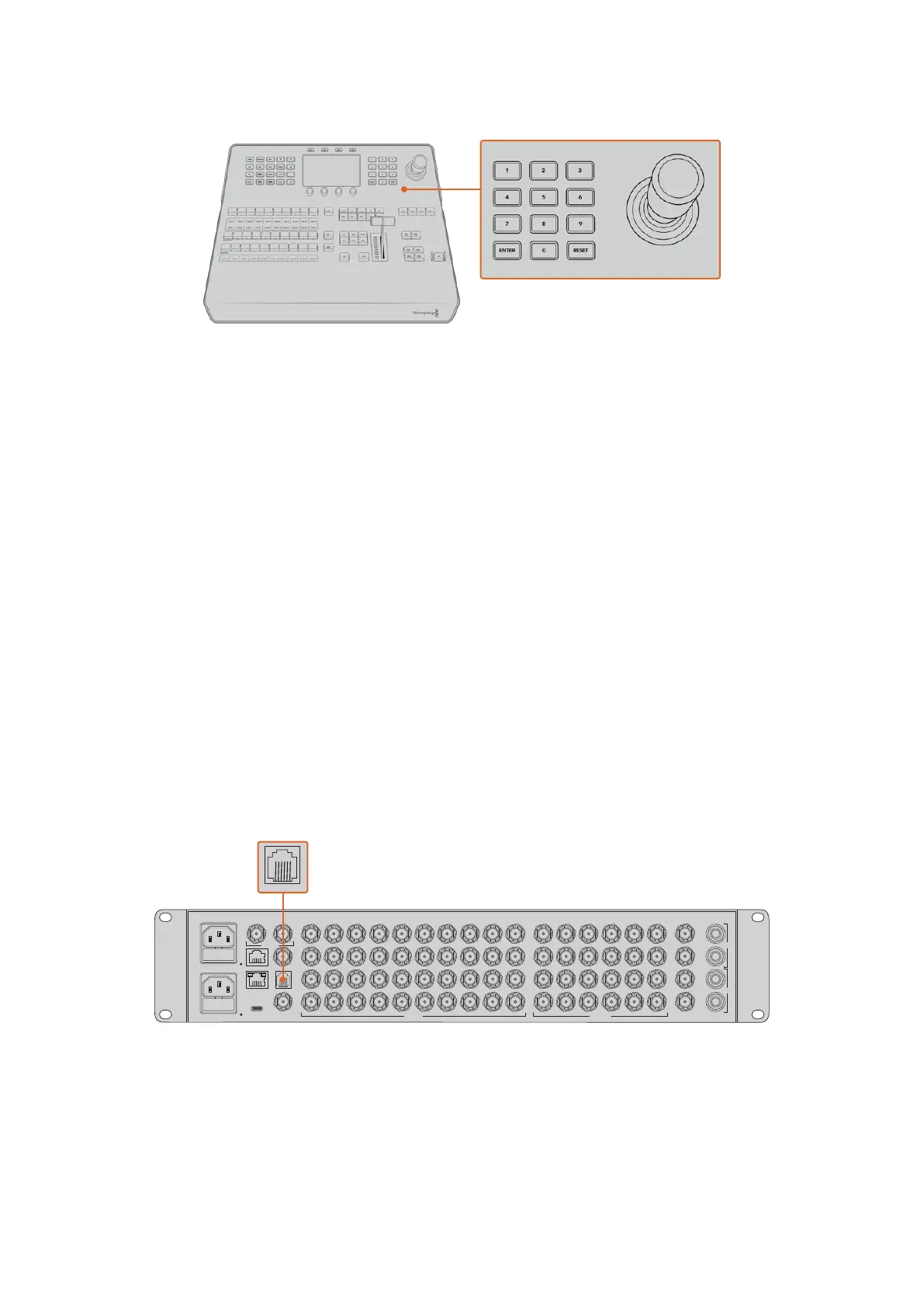

リ ア パ ネ ル の「 REMOTE」とラベルの付いたRS-422ポートを使用して、リモートカメラヘッドをATEMスイッチ ャー に 接
続しま す。
リモ ート ヘッドの
PTZ
設定
すべての PTZ設定オプションは、「設定」LCDメニューで設定します。矢印ボタンでスイッチャー設定の最
後のページへ行き、リモートポートを「VISCA」に 設 定 し ま す 。PTZカメラで使用するレートと一致するよ
う、通信速 度を設 定します。カメラのサポート資料を参照して、適切な通信速 度を確認します。
264
ATEMハードウェアパネルの使用
