フリップフロ
ップ
フリップ フロップ モ ード が オ ン の 場 合 、トラン ジ ション を 実 行 す る た び に 、標 準 と 反 転
を繰り返します。ネクスト・トランジションの方向は、「標準」または「反転」のライト
で確認できます。
フィルソース
フィル 信号 は 、トランジションの上を移 動 するグ ラフィックで す。
キーソース
キ ーソースは 、除 去するグラフィックの 領 域を定 義し、ワイプの上 にフィル 信 号を 正 確
に重ねるためのグレースケールのイメージです。
DVEリソースの共 有
スイッチ ャー の
DVE
チャンネル は 、
DVE
トラン ジ ション ま た は アップ ストリーム キ ー ヤー に 使 用 で き ま
す。DVEトランジションを選択する際、システム内でDVEが他の用途に使 用されていると、Advanced
Panelおよびソフトウェアコントロールで DVEトランジションを選択できません。グラフィックワイプト
ランジションを使用できるようにするには、現在使用されているDVEをトランジションに使 用 で きる 状
態にしなければなりません。プログラムおよびプレビュー出力のアップストリームキーにDVEが使用さ
れていないことを確認し、フライキーをオンにしないでください。DVEをアップストリームキーヤーから
外 す に は 、キ ー タ イ プ を DVE以外に変更するか、フライキーをオフにします。これでグラフィックワイプ
にDVEを使 用で きるようになります。

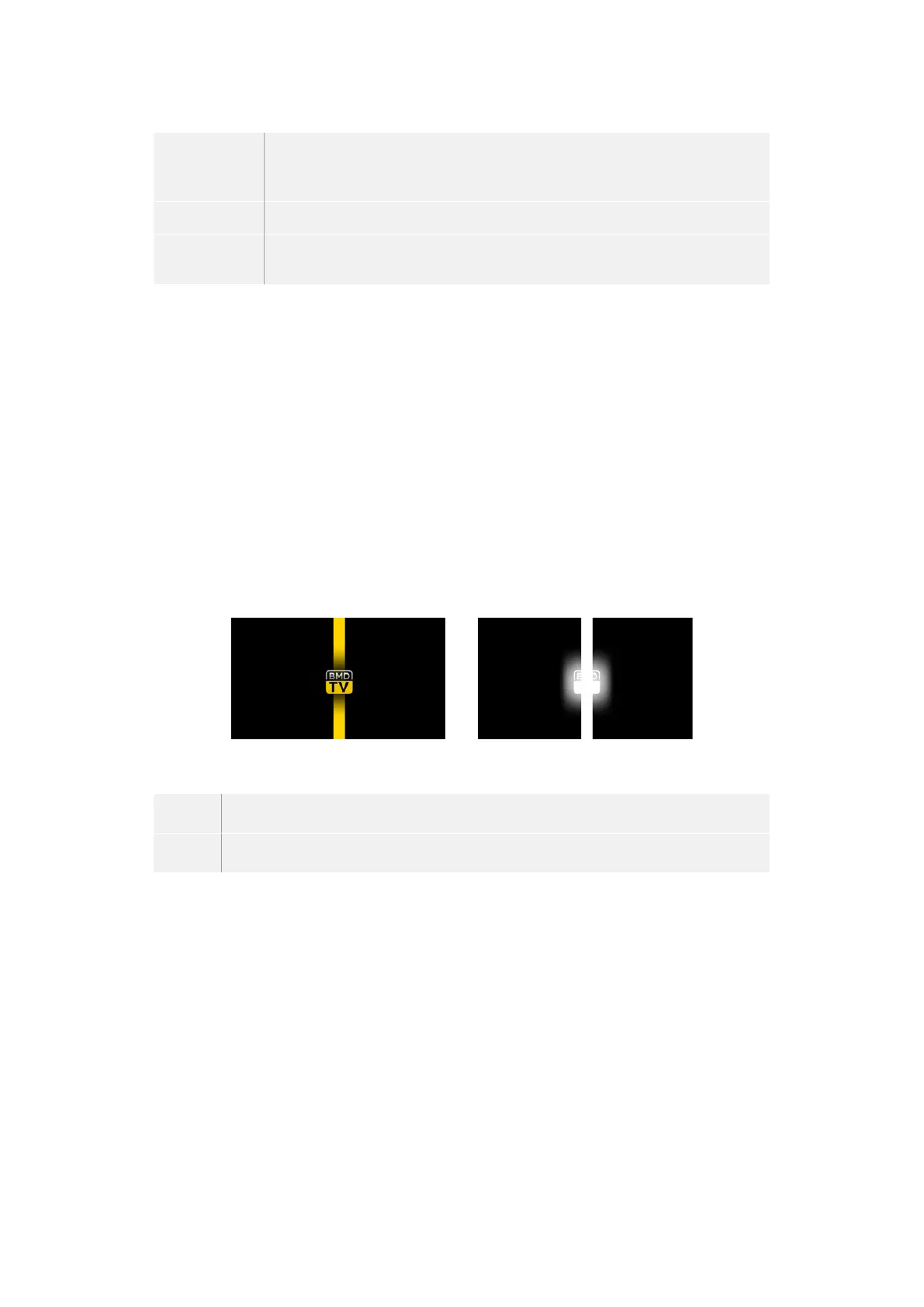

グ ラ フィッ ク ワ イ プ・イメ ー ジ
グラフィックワイプ では 、水平方向に移 動 するボー ダーとして使 用するための 静止グラフィックが 必 要
になります。この グ ラフィックは 、縦 方 向のバナー のようなグ ラフィックで、画 面 幅の
25
％以内の大きさ
でなければなりません。
グラフィックワイプのスクリーン 幅 要 件
1080i
スイッチ ャーで 1080iを扱っている場合、グラフィック幅は480ピクセル 以 下にしてください 。
720p
スイッチ ャーで 720pを扱っている場合、グラフィック幅は320ピクセ ル 以下にしてください 。
マニュアルトランジション
マニュアルトランジションは、トランジションコントロール・ブロックのフェーダーバーを使って、プログ
ラム / プレビュー 間をマニュアルでトランジ ションします。ミックス 、ディップ、ワイプ、DVEトランジショ
ン は 、マ ニ ュ ア ル ト ラ ン ジ シ ョ ン が 可 能 で す 。
ソフトウェアコントロールパネルまたは
ATEM
Advanced
Panel
でマニュアルトランジションを実 行：
1 プ レ ビ ュ ー バ ス で 、プ ロ グ ラ ム 出 力 に 使 用 し た い ビ デ オ ソ ー ス を 選 択 し ま す 。
2
トランジションコントロール・ブロックで、トランジションタイプ ボタンを 使 用してトランジションのタ
イプを選 択します。
3
フェーダーバーを一方からもう一方へ手動で動かすことでトランジションを実行します。次にフェーダ
ーバーを動かすと、新しいトランジションが始まります。
4
トランジションの 実 行 中、プ ログラム バ スおよびプレビューバ スの 赤/ 緑 のボタンは 両 方赤くなり、トラ
ンジションが実行中であることを示します。Advanced Panelでは、フェーダーバーのインジケーター
293
ATEMスイッチャーの操作
