04/20 17/20
STRADA E-BIKE M STRADA E-BIKE M

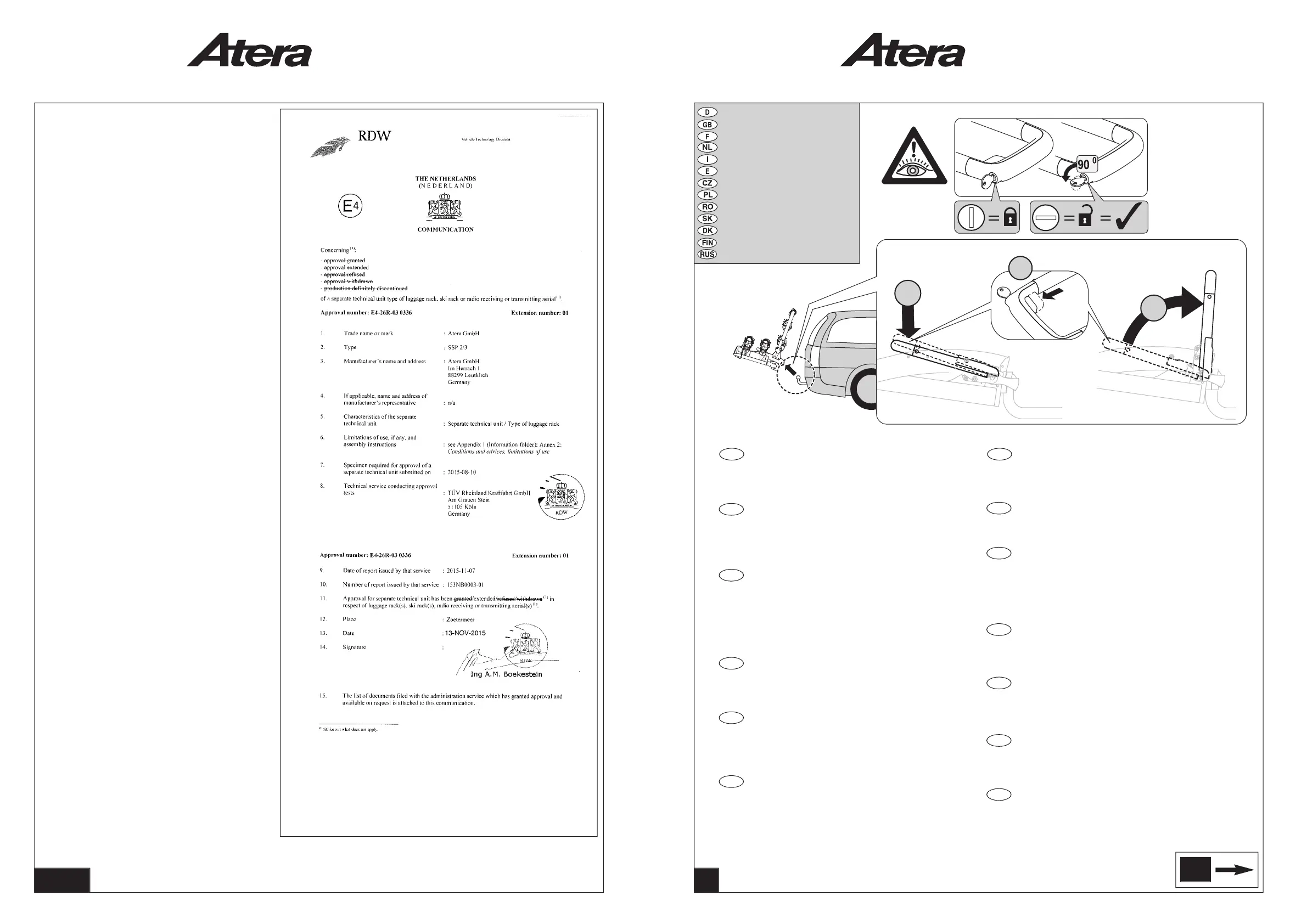

Abnehmen des Trägers
Removing the carrier
Démontage du porte-vélos
De fietsdrager verwijderen
Rimozione del portabiciclette
Retirada del soporte
Demontáž nosiče
Demontaż uchwytu
Demontarea suportului
Demontáž nosiča
Afmontering af cykelholder
Telineen irrottaminen
Демонтаж багажника
3
2
1
9A
1. Drücken Sie den Spanngriff etwas nach unten.
2. Ziehen Sie die Entriegelung im Spanngriff.
3. Klappen Sie den Spanngriff mit gezogener Entriege-
lung bis in Endstellung zum Fahrzeug hoch.
1. Press handle down slightly.
2. Pull out unlocking device in the handle.
3. With the unlocking device pulled out, tilt handle
upwards towards the vehicle until it reaches its end
position.
1. Pousser la poignée de se
rrage légèrement vers le
bas.
2. Tirer le dispositif de verrouillage situé dans la poignée
de serrage.
3. Maintenir le dispositif de verrouillage tiré et rabattre la
poignée de serrage jusqu'en position finale vers le
véhicule.
1. Handel licht naar beneden duwen.
2. De ontkoppeling van de handel uittrekken.
3. Handel met uitgetrokken ontkoppeling tot de eindstop
naar boven duwen.
1. Premere la leva di serra
ggio leggermente verso il bas-
so.
2. Tirare il dispositivo di sblocco della leva di serraggio.
3. Sollevare la leva di serraggio con il dispositivo di
sblocco tirato verso il veicolo fino a fine corsa.
1. Presionar la palanca de sujeción ligeramente hacia
abajo.
2. Accionar el desencastre en la palanca de sujeción.
3. Levantar la palanca de sujeción en dirección al vehí-
culo hasta la posición final con e
l desencastre accio-
nado.
1. Upínací úchyt zatlačte lehce dolů.
2. Vytáhněte odjištění v upínacím úchytu.
3. Upínací úchyt s vytaženým odjištěním vyklopte až do
koncové polohy k vozidlu.
1.Dociśnij lekko dźwignię.
2.Naciśnij zapadkę blokującą dźwignię.
3.Z wciśniętą zapadką podnieś dźwignię do oporu.
1. A se apăsa uşor în jos mânerul de strângere.
2. A se trage dispozitivul de zăvorâre aflat în mânerul de
strângere.
3. A se menţine
dispozitivul de zăvorâre tras şi a se
rabata mânerul de strângere până în poziţia finală
aflată spre vehicul.
1. Upínací úchyt zatlačte ľahko nadol.
2. Vytiahnite odistenie v upínacom úchyte.
3. Upínací úchyt s vytiahnutým odistením vyklopte až do
koncovej polohy k vozidlu.
1. Tryk spændehåndtaget lidt nedad.
2. Træk i oplåsningsanordningen i spændehåndtaget
3. Klap spændehåndtaget med trukket oplåsningsan
ord-
ning op til køretøjet i slutstilling.
1. Paina kiristyskahvaa hieman alaspäin.
2. Vedä kiinnityskahvan lukituksen avausta.
3. Käännä kiinnityskahva lukituksen avaus vedettynä
ylös ajoneuvoon päin loppuasentoon asti.
1
. Слегка нажмите на зажимную ручку книзу.
2. Вытащите рычажок разблокировки, располо-
женный внутри зажимной ручки.
3. Отводите зажимную ручку c вытащенным
рычажком разблокировки вверх в к
райн
ее
положение в направлении к автомобилю.
D
GB
F
NL
I
E
CZ
PL
RO
SK
DK
FIN
RUS
9B
INFO
BITTE BEACHTEN!
Hinweise für die Benutzung
des ATERA Heckträgersy-
stems STRADA SPORT M im
Geltungsbereich der deut-
schen Straßenverkehrs-
Zulassungs-Ordnung (StV-
ZO)
Bei Benutzung des Heckträgersystems im
Bereich der deutschen StVZO sind besondere
Hinweise zu beachten. Das amtliche Kennzei-
chen Ihres Fahrzeuges muss am Heckträgersy-
stem wiederholt werden. Das Wiederholungs-
kennzeichen benötigt keinen
T
ÜV- bzw.
Zulassungsstempel.
Der Fahrradheckträger verfügt über eine ECE-
Genehmigung mit der Nummer E4-26R-030336
Ext. 01. (siehe auch nebenstehende Anlage). Sie
können diesen Heckträger ohne weitere TÜV-
Überprüfung an Ihrem Fahrzeug montieren, wenn
die Auflagen bzw. Hinweise der ECE-Genehmi-
gung (insbesondere zur Stützlast, siehe Titelsei-
te dieser Anleitung) erfüllt bzw. beachtet sind.
Beachten Si
e u
nbedingt auch die entsprechen-
den Auflagen zur dritten Bremsleuchte: “Bei Fahr-
zeugausführungen, deren Typgenehmigung nach
dem 01.10.1998 erteilt wurde, dürfen Ladungs-
träger oder mitgeführte Ladung die dritte Brems-
leuchte des Fahrzeuges nicht verdecken. Die drit-
te Bremsleuchte muss rechts und links -
ausgehend von der Fahrzeuglängsachse - in
einem Horizontalwinkel von 10 Grad, nach oben -
ausgeh
end vo
n der Leuchtenoberkante - in
einem Vertikalwinkel von 10 Grad und nach unten
- ausgehend von der Leuchtenunterkante -in
einem Vertikalwinkel von 5 Grad sichtbar sein.
Kann auch nur eine dieser Sichtbedingungen
nicht eingehalten werden, ist die dritte Brems-
leuchte zu wiederholen”. Die dritte Bremsleuchte
kann unter der Art.-Nr.: 022 503 bezogen werden.
