PRECAUTIONS
-.La déconnexion de la batterie avec panneau et/ou alimentations connectées peut
provoquer de graves dommages à l’appareil. Comme NORME on considère que: LA
BATTERIE EST CONNECTEE EN PREMIER ET DECONNECTEE EN DERNIER.
-.Avant de réaliser chaque connexion, il est important de vérifier la polarité. En
manipulant les connexions des panneaux, il est important d’éviter un possible court-
circuit entre le positif et le négatif de la ligne des panneaux, étant donné que cela
suppose un court-circuit de batterie à travers le régulateur, ce qui endommagera
l’appareil s’il n’y a pas en option diode de blocage.
-.L’installation de l’équipement s’effectue en général à proximité des accumulateurs.
Les gaz émis par ceux-ci sont explosifs quand ils atteignent une certaine
concentration, ce pour quoi il est primordial de disposer d’une ventilation adéquate
et de ne provoquer ni étincelles ni flammes.
-.Le régulateur agit (ouvre/ferme) sur les lignes de négatif en réalisant son contrôle.
Les lignes de positif sont communes (panneau, batterie, consommation). Si l’on
souhaite réaliser une mise à la terre de l’installation, il faut prendre en compte cette
circonstance, et à tout moment se référer au Règlement Electrotechnique de Basse
Tension.

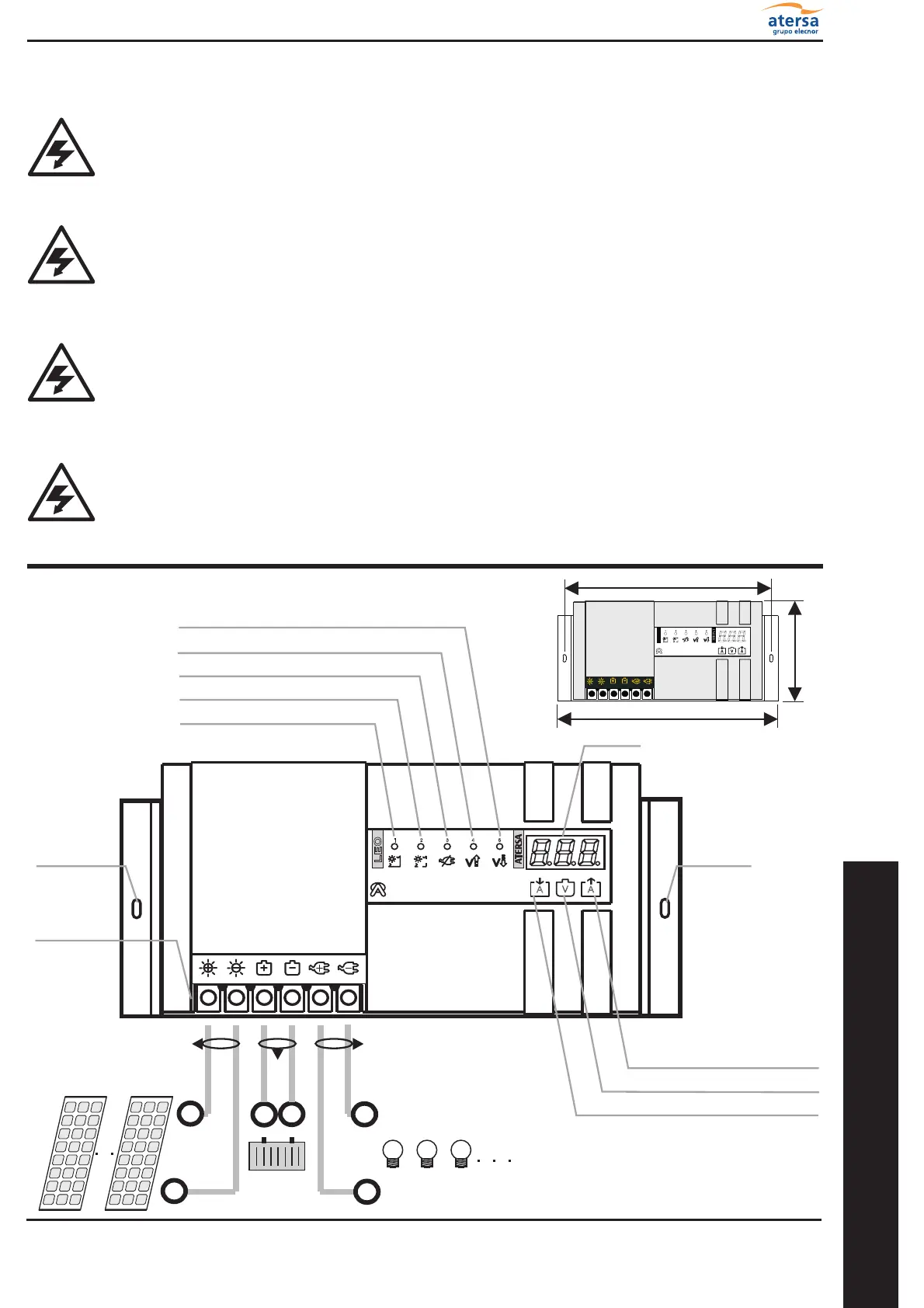

Entrée
Modules
Photovoltaiques
Sortie
Alimentation
Indicateurphasecharge
Indicateurphaseflottation
Indicateurdéconnexionalimentation
Indicateuralarmetensionélevéedebatteries
Indicateuralarmebassetensiondebatteries
Trou
fixation
Trou
fixation
Toucheintensitéalimentation
Touchetensiondebatterie
Toucheintensitécharge
Reglette
Connexions
290mm
135mm
272mm
LEO
1 2 3 4 5
A A
V
LEO
+
-
+
-
+
-
Affichage
Batteries
F R A N Ç A IS
07
REGULATEURDECHARGEDIGITAL LEO1
MU-12-L
