Le produit que vous venez d’acquérir a été soumis à de nombreux tests et contrôles a n d’en assurer la qualité. Nous
espérons qu’il vous apportera une entière satisfaction.
Lisez la notice avant de commencer l’installation de l’appareil, a n de répondre aux prescriptions normatives.
Véri ez la tension d’alimentation et coupez le courant avant le raccordement de l’appareil.
Conservez la notice, même après l’installation de l’appareil.
1) Où installer l’appareil ?
- Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur.
- L’installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans le pays d’installation
(NFC15100 pour la FRANCE).
- Les appareils sont de classe ||
et protégés contre les projections d’eau IP 24. Ils peuvent donc être installés dans le
volume 2 des salles d’eau. Mais les organes de commande de l’appareil ne doivent pas pouvoir être manipulés par
une personne utilisant la douche ou la baignoire.
- Respecter les distances minimales avec les obstacles pour l’emplacement de l’appareil.
- Si vous avez un revêtement mural posé sur mousse, il faut mettre une cale sous le support de l’appareil d’épaisseur égale
à celle de la mousse a n de conserver un espace libre derrière l’appareil pour ne pas perturber sa régulation.
- Ne pas installer l’appareil :
F Dans un courant d’air susceptible de perturber sa régulation ( Sous une Ventilation Mécanique Centralisée etc...).
F Sous une prise de courant fixe.
INSTALLATION DE L’APPAREIL
Il est fortement déconseillé de monter les appareils verticaux au-dessus d’une altitude de 1000m
(risque de mauvais fonctionnement). (En altitude la température des sortie d’air s’élève d’environ
10°C par 1000 m de dénivelé.)
Il est interdit de monter un appareil vertical horizontalement et vice versa.
2) Comment installer l’appareil ?
2-1) Déverrouiller la patte d'accrochage de l'appareil
Nous vous conseillons de poser l’appareil à plat vers le sol.
- Munissez-vous d’un tournevis plat et soulevez la languette en veillant à ne pas la déformer.
- Tout en maintenant la languette soulevée, poussez la patte d’accrochage vers le bas de l’appareil pour dégager les cro-
chets supérieurs.
- Faites pivoter la patte d’accrochage autour des crochets inférieurs.
- Retirez la patte d’accrochage.
2-2) Fixer la patte d'accrochage
- Posez la patte d’accrochage au sol et contre le mur.
- Repérez les points de perçage A. Ceux-ci donnent la position des xations inférieures.
- Remontez la patte d’accrochage en l’alignant avec le point de perçage A pour repérer les points de perçage B. Ceux-ci
donnent la position des xations supérieures.
-
Percez les 4 trous et mettez des chevilles. En cas de support particulier, utilisez des chevilles adaptées (ex : placoplâtre).
- Positionnez et vissez la patte d’accrochage.
Nota : Il est formellement interdit d’utiliser l’appareil en con guration mobile, sur pieds ou sur roulettes.
2-3) Raccorder l’appareil :
- L’appareil doit être alimenté en 230V 50Hz.
- L’utilisation de l’appareil avec prise de courant n’est pas permis en France, couper le cordon au niveau de la prise et
procéder au raccordement direct.

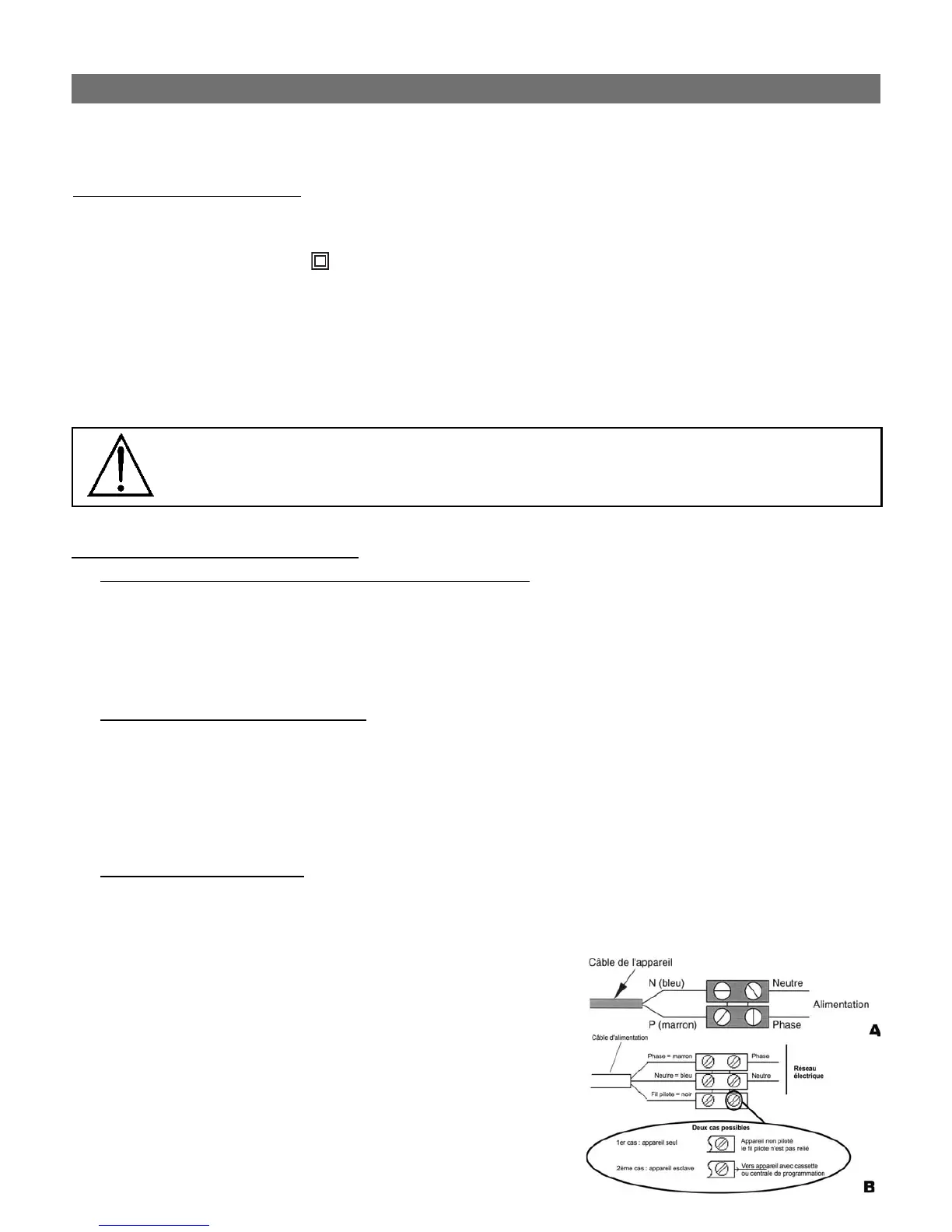

- Le raccordement au secteur se fera à l’aide d’un câble 2 ls (modèle
mécanique A) et 3 ls (modèle électronique B) par l’intermédiaire d’un
boîtier de raccordement. Dans des locaux humides comme les salles
d’eau et les cuisines il faut installer le boîtier de raccordement au moins
à 25cm du sol.
- L’installation doit être équipée d’un dispositif de coupure omnipolaire
ayant une distance d’ouverture de contact d’au moins 3mm.
- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.
Si le câble d’alimentation est endommagé, il doit être remplacé
par le fabricant, son service après vente ou une personne
de quali cation similaire a n d’éviter un danger.
Si un appareil pilote ou piloté est protégé par un différentiel 30mA
(ex : salle de bain) il est nécessaire de protéger l’alimentation
du l pilote sur ce différentiel.
