Parafuso
sobressalente
Nº de pedidoQualidade do parafusoTamanho do parafuso

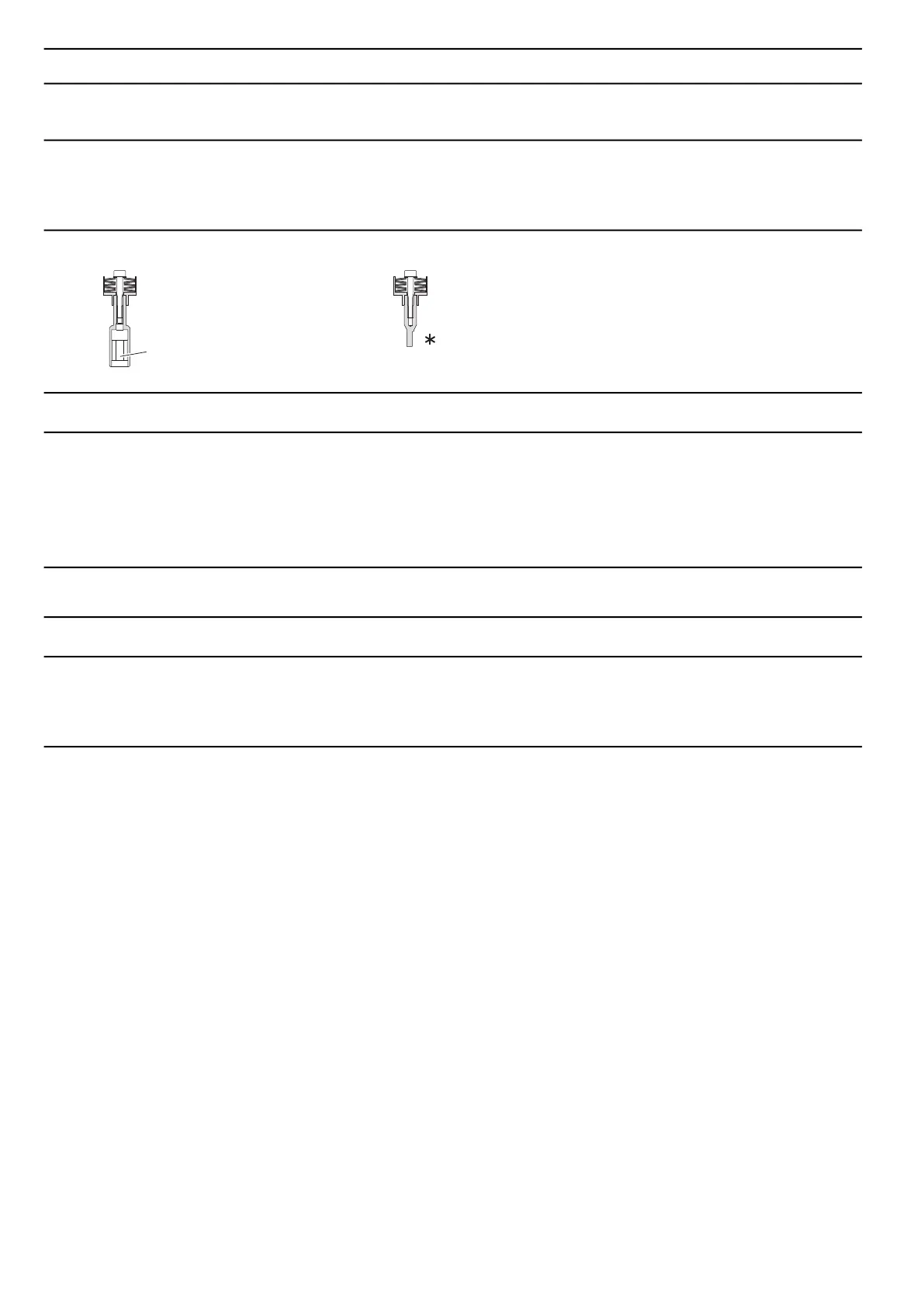

Junta de teste
Nº de pedido
Faixa de torque
(Nm)
0211 1965 4512.9M2x164145 0958 720.04 - 0.1
0211 1965 4512.9M2x164145 0958 710.04 - 0.1 *
0211 1965 4512.9M2x164145 0958 730.08 - 0.2
0211 1110 0012.9M3x204145 0958 740.2 - 0.6
Juntas de teste - flexíveis
s009520
1/4" female hex connection
Parafuso sobressalente
Nº de pedidoQualidade do parafuso
Tamanho do
parafuso
Junta de teste
Nº de pedido
Faixa de torque
(Nm)
comprar localmente12.9M2x164145 0958 760.04 - 0.1
comprar localmente12.9M3x204145 0958 770.08 - 0.2
comprar localmente12.9M3x204145 0958 780.2 - 0.6
0211 1177 0012.9M4x304145 0959 800.6 - 2.0
0211 1251 0012.9M6x354145 0959 811.5 - 4.0
0211 1251 0012.9M6x354145 0959 823.0 - 7.0
Transdutores de torque em linha - Modelos de torque/ângulo
Nº de pedido
Pés libras
Capacidade nominal NmEncaixe quadrado pol.Encaixe hexagonal
pol.
Modelo
8092 1130 960.81½IRTT 1A-I06
8092 1182 011.52½IRTT 2A-I06
8092 1182 0645¼IRTT 5A-I06
8092 1182 0845¼IRTT 5A-06
Instruções de Operação
Fusíveis
O EBL Drive e EBL RE-Drive incorporam a proteção PTC. Para reiniciar, desconecte a tomada principal por
10 segundos.
Acoplamento da ponta
T Confirme se você desconectou a ferramenta da fonte de alimentação antes de trocar a ponta,
principalmente se for uma ferramenta de acionamento Push-start (por pressão). Trocar a ponta
com a ferramenta conectada poderá causar danos quando a ponta começar a girar.
Generalidades
A parafusadeira foi desenvolvida para trabalhar com EBL drive ou EBL RE-Drive, como gerador.
Opções de partida
A parafusadeira EBL é equipada com opções de acionamento por alavanca ou por pressão (Push-start). Com o
acionamento por alavanca, para ligar a ferramenta, puxe a alavanca preta na máquina. Com o acionamento por
pressão, empurre a ponta na direção do parafuso e da peça de trabalho. O modo de partida é facilmente
recongurado. Basta mudar a posição da chave debaixo da alavanca da ferramenta.
© Atlas Copco Industrial Technique AB - 9836 8184 00
38
EBL12PTOperação
