Gamma di coppia delle molle della frizione:
A Ogni molla della frizione deve essere serrata ad una determinata coppia. Non superare la coppia
massima indicata, altrimenti la frizione può funzionare in modo errato ed usurarsi rapidamente.
Verifica della coppia di serraggio
Strumento di verifica della coppia e dell'angolo

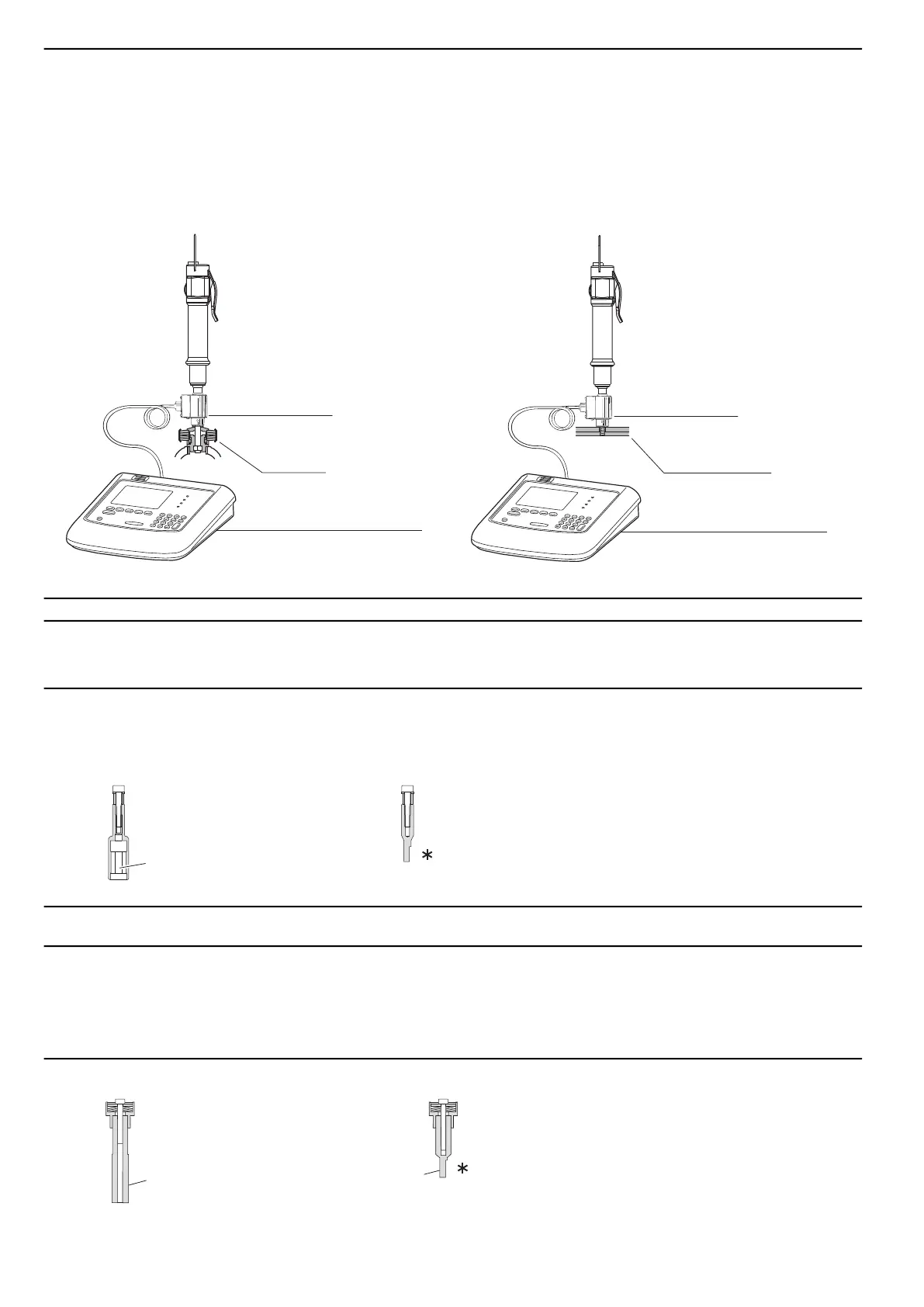

In the workshop At the assembly line
Yo u r actual joint
Te s t joint
To r que and angle testing
instrument, ACTA 4000
To r que transducer
To r que transducer
To r que and angle testing
instrument, ACTA 4000
s011990
N$ di ordinazioneNBModello
8092 1177 20Consultare il catalogo principale o l'opuscolo separatoACTA 4000 – Base
8092 1177 30Consultare il catalogo principale o l'opuscolo separatoACTA 4000 – QC
8092 1177 40Consultare il catalogo principale o l'opuscolo separatoACTA 4000 – AA
Giunto di prova e trasduttore
Selezionare il giunto di prova e i trasduttori in base alla coppia minima e massima dell'utensile
Giunti di prova - giunti rigidi
s009510
1/4" female hex connection
Vite di ricambio
N. d'ordineQualità viteDimensione vite
Giunto di prova
N. d'ordine
Intervallo di coppia
(Nm)
acquistare localmente12.9M2x164145 0958 860.05 - 0.25
acquistare localmente12.9M3x304145 0958 870.25 - 0.6
0211 1181 0012.9M4x504145 0958 800.5 - 1.5
0211 1177 0012.9M4x304145 0958 811.5 - 3.0
0211 1256 0012.9M6x604145 0958 823.0 - 6.0
giunti 100°
s009120
1/4" male hex connection
Ø 3mm
© Atlas Copco Industrial Technique AB - 9836 8184 00
