Installation
Installation
Raccordez l’outil via l’unité de commande/
POWER FOCUS adéquate à une alimentation
230V/50 Hz (ou 115V/60 Hz), monophasée.
Consultez les instructions relatives à votre unité de
commande/POWER FOCUS.
Raccordement du câble de l’outil :
• Alignez le connecteur du câble équipé de deux
broches asymétriques sur les encoches de la
poignée de l’outil en veillant à ce que la longue
broche en plastique soit insérée dans l’orifice
du connecteur du câble. Le connecteur est cor-
rectement positionné quand il se bloque contre
la broche en acier de sécurité.
• Serrez le contre-écrou.
• Pour votre sécurité, vérifiez si le raccordement
est correct en tirant, en poussant et en faisant
tourner le connecteur du câble (il ne doit pas y
avoir de mouvement).
L’outil est équipé d’une puce mémoire élec-
tronique incorporée qui transmet la valeur
d’étalonnage du capteur de couple et les im-
pulsions d’angle à l’unité de commande/
POWER FOCUS et enregistre toute modifica-
tion de ces valeurs dans POWER FOCUS pen-
dant que l’outil est raccordé.
Mise à la terre
Si l'outil est monté sur un dispositif portatif ou sur
un dispositif guidé manuellement, ce dispositif doit
être connecté à l'unité de commande au moyen
d'un câble de terre indépendant de 2,5 mm
2
.
Administration
Utilisation
Comme la force de réaction augmente proportion-
nellement au couple de serrage, assurez-vous que
l’outil est en parfait état de fonctionnement et que
l’unité de commande est correctement program-
mée afin d’éviter tout comportement inattendu de
l’outil susceptible de blesser l’opérateur.
ETV/ETD : Assurez-vous que l’outil se trouve
dans la bonne direction en tournant la bague
d’inversion
• dans le sens des aiguilles d’une montre pour la
marche avant et
• dans le sens inverse des aiguilles d’une montre
pour la marche arrière.
ETP : Assurez-vous que l’outil se trouve dans la
bonne direction en tournant le bras du dé-
clencheur
• vers le haut pour la marche avant et
• vers le bas pour la marche arrière
La fonction de démarrage en douceur facilite l’in-
sertion de la tête et du filet de la vis.
La durée du démarrage en douceur peut être réglée
conformément aux instructions du manuel de
l’unité de commande/POWER FOCUS.
L’outil est équipé des témoins lumineux suiv-
ants :
• Vert = Serrage OK
• Jaune = Avertissement – couple bas
• Rouge = Avertissement – couple élevé
Prévention des problèmes de DES
Les composants que contiennent l’outil et le con-
trôleur sont sensibles aux décharges électrosta-
tiques. Pour éviter tout mauvais fonctionnement
futur, assurez-vous que les opérations d’entretien
et de maintenance se déroulent dans un environ-

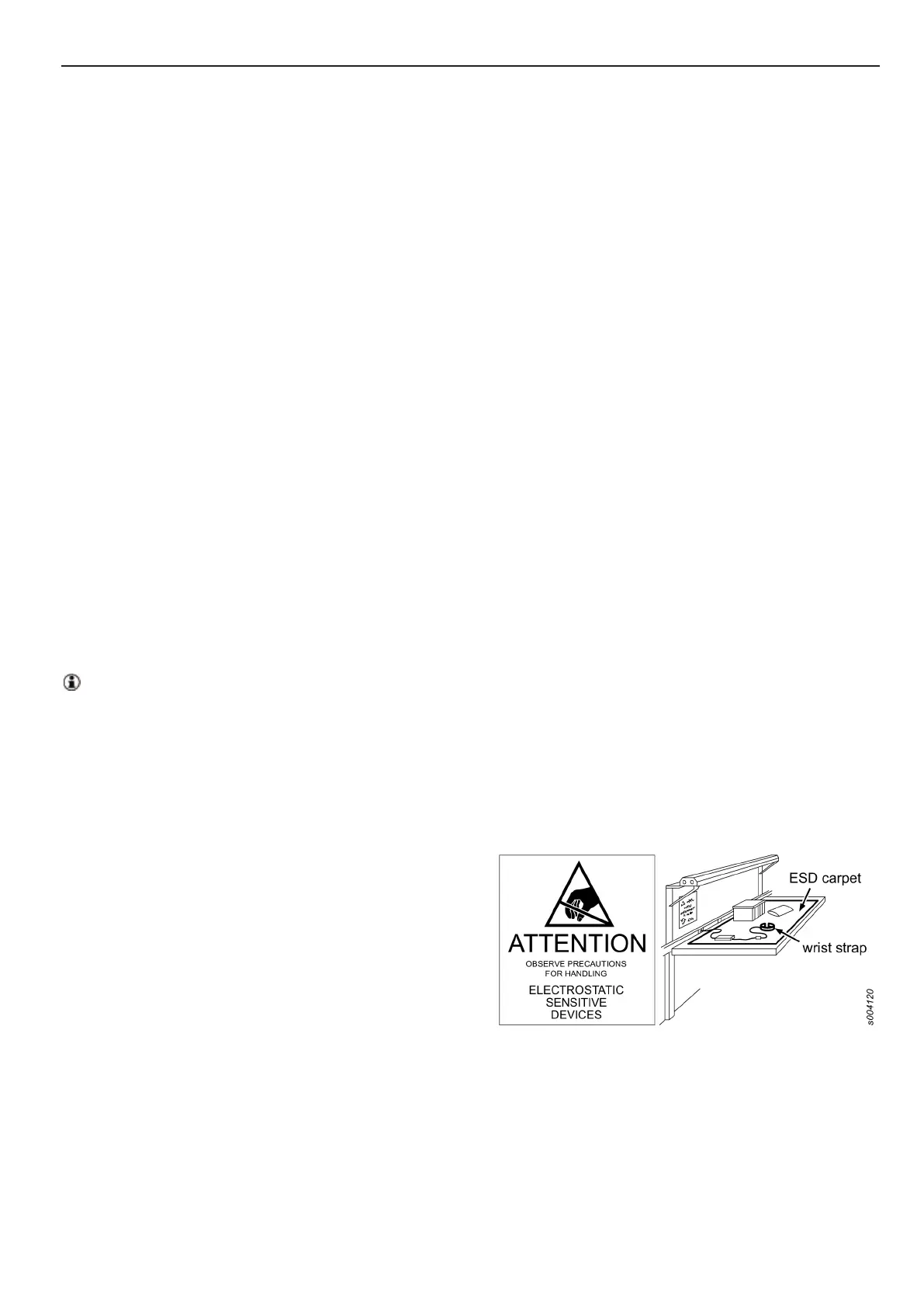

nement de travail homologué DES. L’illustration
ci-dessous présente un exemple de poste de travail
acceptable pour l’entretien.
