Instalação
Instalação
A ferramenta deve, através do devido POWER
FOCUS/unidade motriz, ser ligada à corrente,
230V/ 50Hz ou 115V/ 60Hz, fase simples. Veja as
instruções do seu POWER FOCUS/unidade
motriz.
Colocação do cabo da ferramenta:
• Alinhe o conector do cabo usando as duas
cabeças assimetricamente situadas sobre o
conector para acertar as ranhuras do manípulo.
Assegure-se de que o pino comprido de plás-
tico entra no orifício do conector do
cabo.Quando chegar perto da posição final o
conector tranca contra o pino de aço para segu-
rar a posição.
• Aperte a porca de bloqueio.
• Faça uma verificação de segurança à ligação
puxando, empurrando e rodando o conector do
cabo (ele não se deve mover).
A ferramenta está equipada com um micro-cir-
cuito electrónico de memória, que transmite o
valor de calibragem e de impulsos angulares
do transdutor de binário ao POWER FOCUS/
unidade motriz, quaisquer alterações a esses
valores no POWER FOCUS enquanto a ferra-
menta estiver ligada será guardada na memória
da ferramenta.
Aterramento
Se a ferramenta está montada em uma fixação
portátil ou conduzida manualmente, a fixação deve
ser conectada à correia utilizando um cabo de ater-
ramento de 2,5 mm
2
separado.
Instruções
Operação
À medida que o binário de aperto aumenta a força
de reacção aumenta igualmente, assegure-se de
que a ferramenta está em boas condições de fun-
cionamento e que o regulador está correctamente
programado, para evitar movimentos inesperados
da ferramenta, que podem resultar em lesão do op-
erador.
ETV/ETD: Verifique se a ferramenta está na
direcção correcta de funcionamento virando o
anel de reversão,
• No sentido normal (dos ponteiros do relógio) =
Ferramenta para a frente
• No sentido retrógrado (ao contrário) = Ferra-
menta revertida
ETP: Verifique se a ferramenta está na di-
recção certa de funcionamento, virando a haste
do manípulo do gatilho,
• Para cima = Ferramenta para a frente
• Para baixo = Ferramenta revertida
A função de arranque lento facilita a entrada da
cabeça e rosca do parafuso.
A duração do arranque lento é ajustável, veja no
manual do POWER FOCUS/unidade motriz.
A ferramenta está munida de luzes de sinaliza-
ção,
• Verde = Bom aperto
• Amarela = Atenção – binário baixo.
• Vermelha = Atenção – binário elevado
Evitar problemas de eletricidade
eletroestática
Os componentes no interior da ferramenta e do
controladores são sensíveis à descarga
eletroestática.Para evitar um possível mau fun-
cionamento, certifique-se que a operação e
manutenção são efetuados em um ambiente de tra-
balho aprovado livre de eletricidade eletroestática.

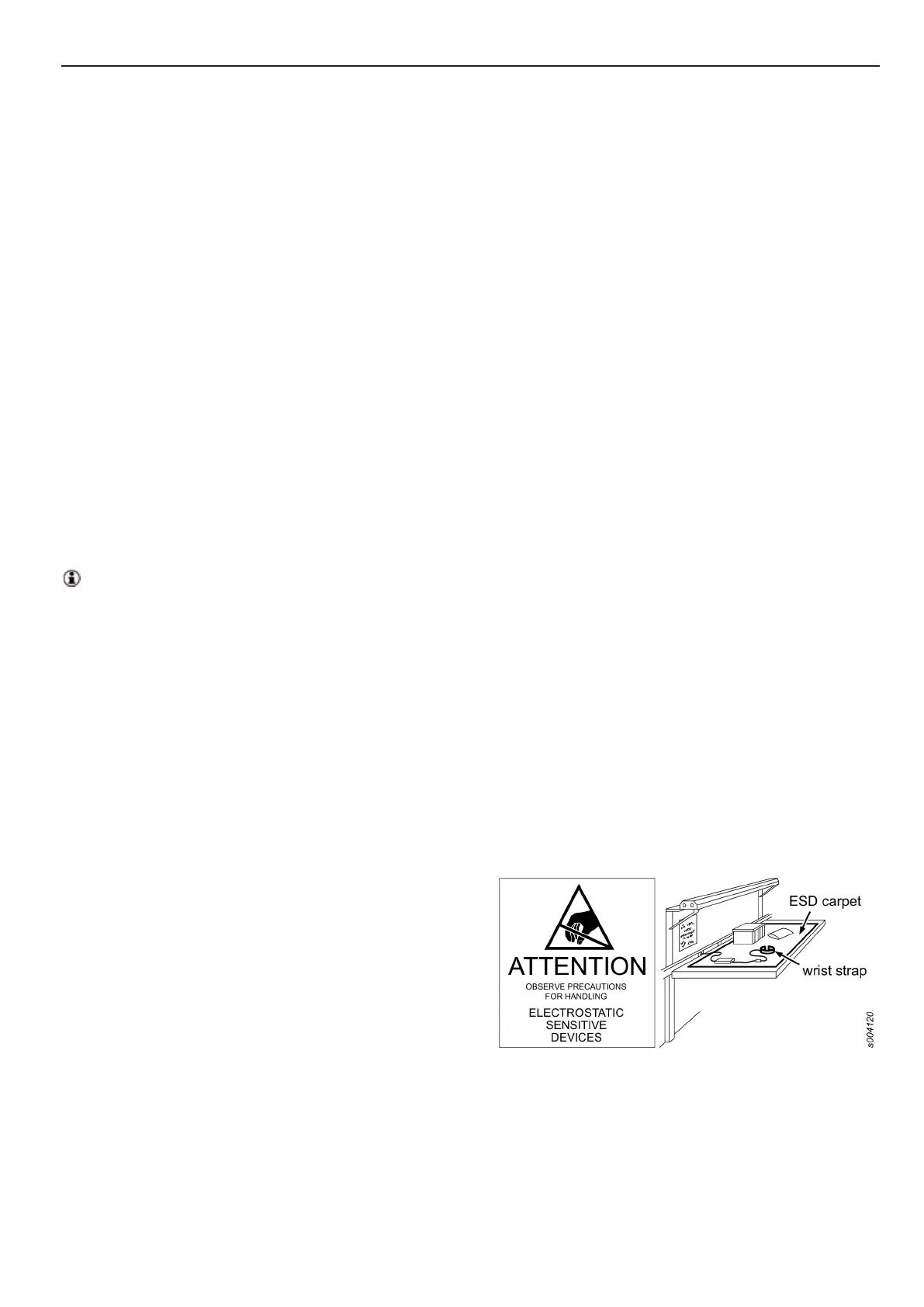

Consulte a figura em baixo como um exemplo de
uma estação de trabalho aceitável para o funciona-
mento.
