Atlas Copco ETD DS7

ETD DS7 Safety Information
© Atlas Copco Industrial Technique AB - 9836 1724 00
69
Dodatkowe informacje można znaleźć na stronie
http://www.atlascopco.com/.
Wybrać kolejno Produkty – Łącza i pobieranie,
a następnie kliknąć pozycję EU RoHS and
WEEE directives (Dyrektywy RoHS i WEEE
UE – tylko w wersji ANGIELSKIEJ).
Instalacja
Instalacja
Narzędzie należy podłączyć za pośrednictwem
odpowiedniej jednostki POWER FOCUS /
sterownika do sieci zasilającej 230 V / 50 Hz lub
115 V / 60 Hz, jedna faza. Patrz instrukcje na jed-
nostce POWER FOCUS / sterownika.
Mocowanie kabla zasilającego:
• Wyrównaj złącze kabla za pomocą dwóch
rozmieszczonych symetrycznie głowic złącza
tak, pasowało do gniazd w uchwycie narzędzia,
zwracając uwagę, by długi plastikowy kołek
wszedł w otwór w złączu kabla. W pobliżu
pozycji docelowej złącze zatrzaśnie się ze
stalowym kołkiem, zapewniając pewne mo-
cowanie.
• Dokręć nakrętkę blokującą.
• Sprawdź, czy połączenie jest pewne, pociąga-
jąc, popychając i obracając złącze kabla (nie
powinno być żadnego ruchu).
Narzędzie ma wbudowany elektroniczny układ
pamięci, który przesyła wartość kalibracji
przetwornika momentu i impulsy kątowe do
jednostki POWER FOCUS / sterownika.
Wszelkie zmiany ich wartości w POWER FO-
CUS, wykonane w czasie, gdy narzędzie jest
podłączone, zostaną zapisane w pamięci
narzędzia.
Uziemienie
Jeśli narzędzie jest zamocowane w ręcznym lub
ręcznie prowadzonym uchwycie, uchwyt powinien
być podłączony do napędu przy użyciu odrębnego
przewodu uziemiającego o przekroju 2,5mm
2
.
Obsługa
Praca
Moment dokręcania proporcjonalnie zwiększa siłę
reakcji. Upewnij się przed rozpoczęciem pracy, że
narzędzie jest w dobrym stanie technicznym, a
kontroler jest poprawnie zaprogramowany, by za-
pobiec nieoczekiwanemu zachowaniu narzędzia
podczas pracy, które mogłoby spowodować
obrażenia u operatora.
ETV/ETD: Upewnij się, że narzędzie obraca się
we właściwym kierunku, przekręcając pierścień
kierunku obrotów,
• w prawo = obroty do przodu
• w lewo = obroty do tyłu
ETP: Upewnij się, że narzędzie obraca się we
właściwym kierunku, przekręcając dźwignię na
gałce wyzwalacza,
• do góry = obroty do przodu.
• w dół = obroty do tyłu
Funkcja łagodnego rozruchu ułatwia rozpoczęcie
dokręcania.
Czas trwania łagodnego rozruchu jest regulowany,
patrz podręcznik jednostki POWER FOCUS /
sterownika.
Narzędzie jest wyposażone w lampki kontrolne,
• zielona = dokręcanie OK
• żółta = ostrzeżenie - niski moment
• czerwona = ostrzeżenie - wysoki moment

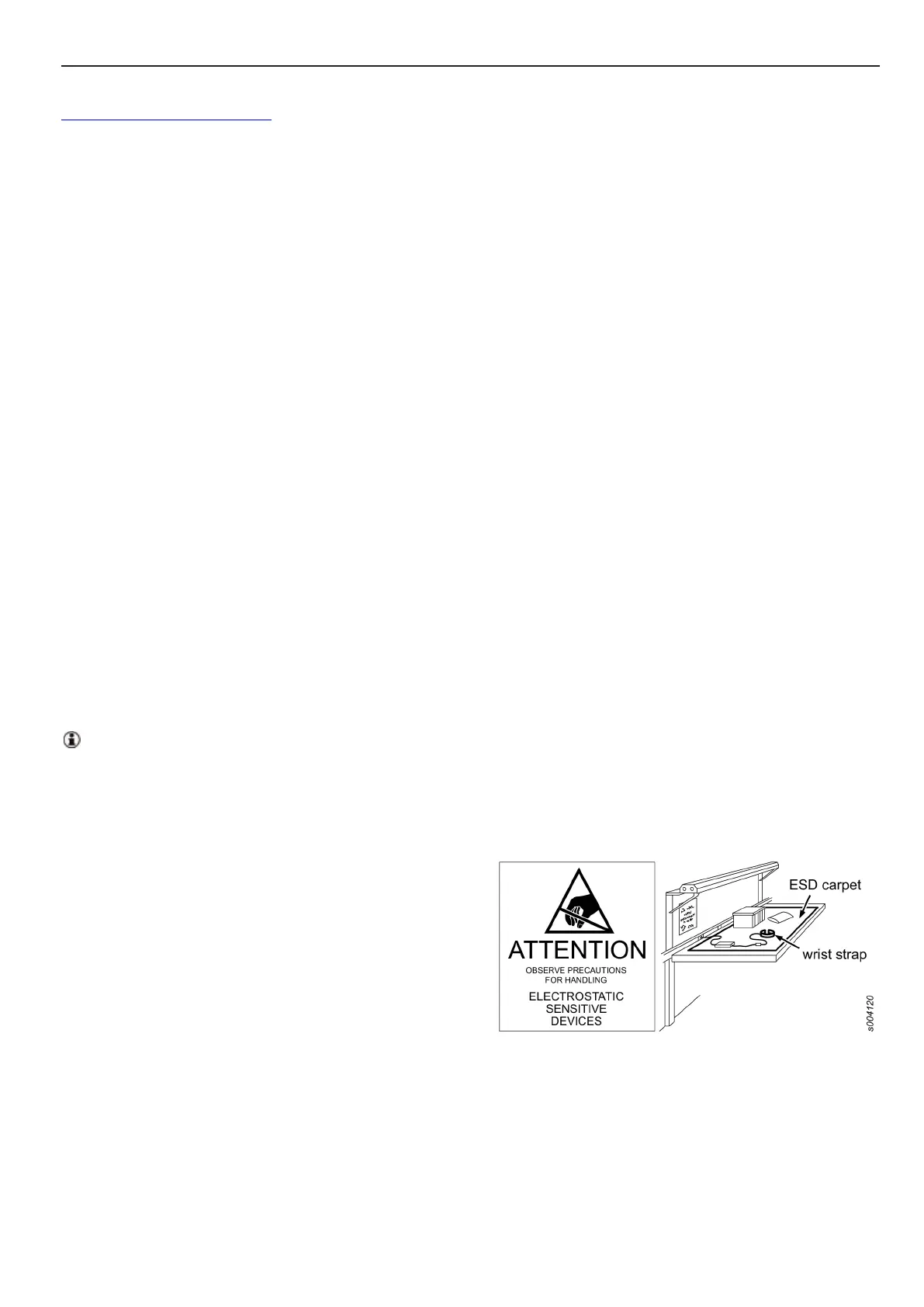

Zapobieganie problemom ESD
Elementy wewnątrz narzędzia i kontrolera są
wrażliwe na wyładowania elektrostatyczne. Aby
zapobiec późniejszym nieprawidłowościom w dzi-
ałaniu, należy zapewnić przegląd i naprawę w
otoczeniu zabezpieczonym przed ESD. Poniższy
rysunek jest przykładem akceptowalnej stacji
roboczej, przeznaczonej do napraw.
Konserwacja
Smarowanie
Przekładnie planetarne, łożyska igiełkowe i wszys-
tkie inne łożyska muszą być smarowane miękkim
smarem z zawartością disiarczku molibdenu pod-
