LUM21 HR Safety Information
© Atlas Copco Industrial Technique AB - 9836 1172 05
13

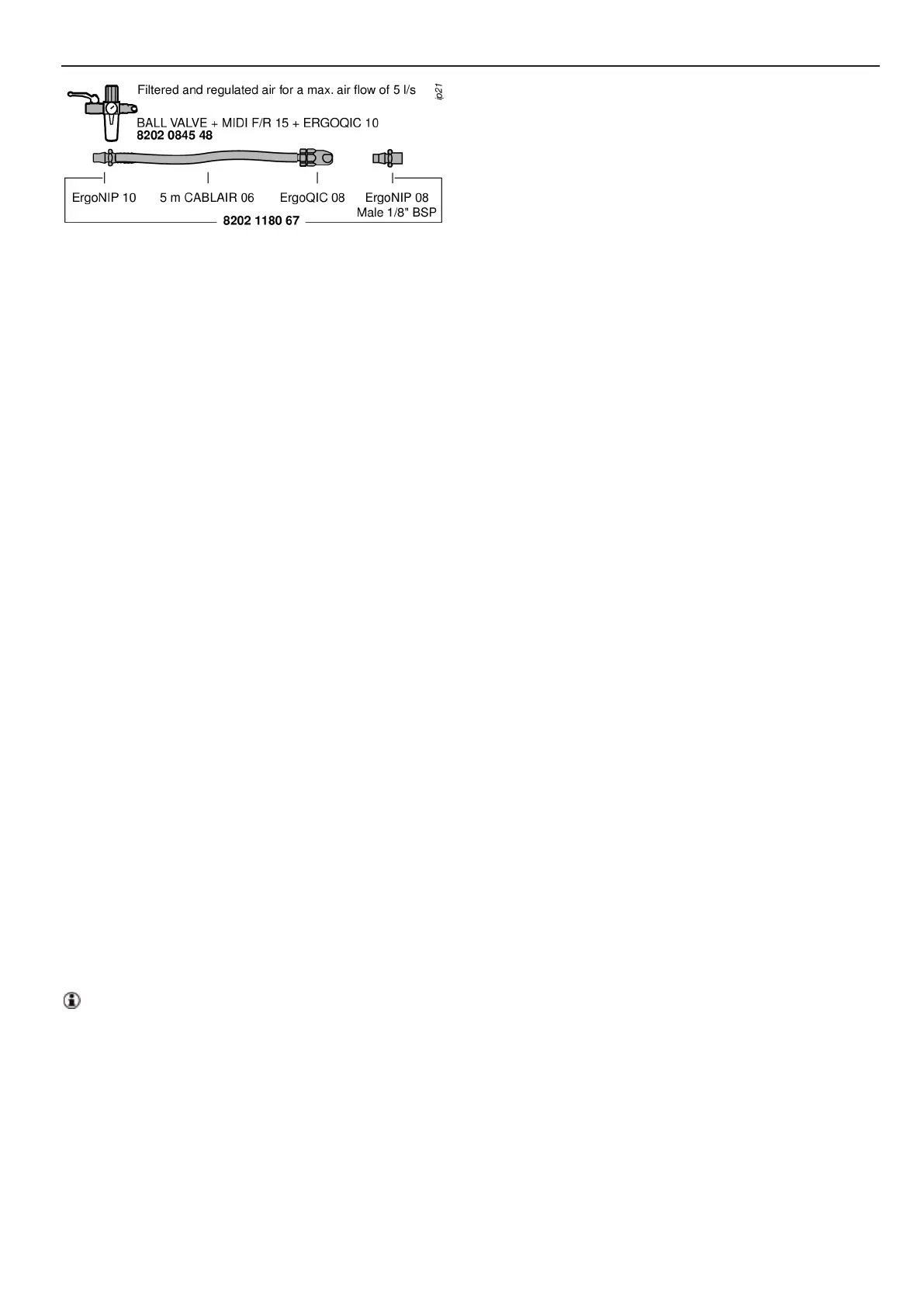

Pour plus d'information, veuillez vous reporter au
catalogue Atlas Copco Industrial Power Tools réf.
9837 3000 01.
Administration
Instructions d’utilisation
Consultez la figure des instructions de service.
Couple de serrage
Pour garantir la sécurité et le bon fonctionnement
de la visseuse, ajustez correctement le couple de
serrage en fonction du joint de la vis. Vérifiez les
spécifications de couple du joint concerné.
Vous ajustez le couple de serrage en modifiant la
tension du ressort d’embrayage. Tournez la bague
de protection jusqu’à ce que l’orifice du logement
de l’embrayage soit dégagé. Ensuite, tournez la
broche de sortie jusqu’à ce que l’orifice de la clé
soit visible sur la rondelle de réglage. Tournez la
clé de réglage vers la droite pour diminuer le cou-
ple et vers la gauche pour l’augmenter. Une fois le
réglage terminé, tournez la bague de protection
dans le sens inverse.
Vérification du couple de serrage
Nous vous recommandons d’utiliser l’Analyseur
de couple Atlas Copco, ACTA 3000, ainsi qu’un
transducteur en ligne de taille appropriée (IRTT)
avec les joints de test disponibles.
Plage de couples des ressorts
d’embrayage :
Chaque ressort d’embrayage fournit une plage
de couples spécifique. Ne réglez pas le couple
au-delà de la recommandation maximale sous
peine d’altérer le bon fonctionnement de l’em-
brayage et de l’user prématurément.
La couleur de chaque ressort permet d’identifier
aisément la plage de couples de chacun d’eux.
Entretien
Pour obtenir un rendement maximum
Dans des conditions de travail rudes, joints mous
et réglage maximum, nous vous recommandons de
lubrifier l’air.
De l’air extrêmement sec peut réduire la durée de
vie des palettes et la puissance de l’outil. Vous
pouvez améliorer les performances de l’outil en
ajoutant quotidiennement une petite quantité
d’huile (0,1 - 0,2 ml) dans l’admission ou en util-
isant un dispositif de lubrification automatique de
type lubrificateur par brouillard d’huile DIM Atlas
Copco ou lubrificateur à point unique DOS.
Protection contre la rouille et nettoyage
interne
L’eau de l’air comprimé, les poussières et autres
particules dues à l’usure peuvent entraîner la for-
mation de corrosion et colmater les palettes, les
soupapes, etc. Nous vous conseillons d’installer un
filtre à air à proximité de l’outil (voir “Qualité de
l’air”). Avant d’entreposer l’outil pendant une
période prolongée, versez quelques gouttes d’huile
dans l’admission d’air et faites tourner l’outil pen-
dant 5 à 10 secondes tout en épongeant l’huile à
l’aide d’un chiffon.
Instructions de service
Nous vous conseillons de procéder régulièrement à
la révision et l’entretien préventif de l’outil, no-
tamment une fois par an ou après 250.000 serrages
maximum, selon l’échéance la plus proche. Des
révisions plus fréquentes peuvent s’avérer néces-
saires, quand l’outil est utilisé avec un couple
élevé ou que les durées de serrage sont impor-
tantes. Si l’outil ne fonctionne pas correctement, il
doit être immédiatement retiré du service et in-
specté.
Le filtre de l’admission d’air et le silencieux
doivent être nettoyés fréquemment ou remplacés
afin d’éviter tout colmatage susceptible de dimin-
uer les capacités de l’outil.
Lors de chaque révision, nettoyez convenablement
toutes les pièces et remplacez celles qui sont usées
ou endommagées (notamment les joints toriques et
les palettes).
