LUM21 HR Safety Information
© Atlas Copco Industrial Technique AB - 9836 1172 05
93
Všeobecné informace
PROHLÁŠENÍ O SHODĚ ES
My, společnost Atlas Copco Industrial Tech-
nique AB, S-105 23 STOCKHOLM, ŠVÉDSKO,
prohlašujeme, že produkt (snázvem, typem aséri-
ovým číslem, viz přední strana) splňuje požadavky
následujících směrnic:
2006/42/EC
Použité harmonizované normy:
EN 792-6
Technická dokumentace je kdispozici u:
Manažer kvality, Atlas Copco Industrial Tech-
nique, Stockholm, Švédsko
Stockholm, 1. července 2013
Tobias Hahn, generální ředitel
Podpis vystavitele
Instalace
Instalace vibračních nástrojů
Doporučujeme zapojit mezi vibrační nástroj
arychlospojku pružnou hadici na stlačený vzduch
odélce minimálně 300mm.
Kvalita vzduchu
Pro dosažení optimálního výkonu a maximální
životnosti stroje doporučujeme používat st-
lačený vzduch s maximální rosnou teplotou
+10 °C. Dále doporučujeme instalovat sušičku
vzduchu chladicího typu Atlas Copco.
Používejte samostatný vzduchový filtr typu At-
las Copco FIL. Tento filtr odstraňuje pevné
částice větší než 15 mikronů a více než 90 %
kapalné vody. Filtr se musí instalovat co ne-
jblíže k nástroji/zařízení a před jakoukoli další
jednotku pro úpravu vzduchu, např. REG nebo
DIM (viz příslušenství pro přívod vzduchu Air
Line v našem hlavním katalogu). Hadici před
připojením profoukněte.
Modely vyžadující přimazávání vzduchu:
Stlačený vzduch musí obsahovat malé
množství oleje.
Důrazně doporučujeme instalaci olejového při-
mazávače Atlas Copco (DIM). Ten je třeba
nastavit podle spotřeby vzduchu pomocí pneu-
matického nástroje dle následujícího vzorce:
L = spotřeba vzduchu (l/s).
(Naleznete v prodejní dokumentaci).
D = počet kapek za min (1 kapka = 15 mm3)
L* 0,2 = D
toto platí pro použití pneumatických nástrojů s
dlouhodobým pracovním cyklem. Pro nástroje
s krátkodobým pracovním cyklem lze použít i
jednobodový přimazávač Atlas Copco typu
Dosol.
V případě přimazávače Dosol je nastavení uve-
deno v části věnované příslušenství pro přívod
vzduchu Air Line v našem hlavním katalogu.
Modely bez nutnosti přimazávání:
Vpřípadě nástrojů nevyžadujících přimazávání
je na zákazníkovi, zda použije nějaké přídavné
zařízení. Pokud ale stlačený vzduch obsahuje
malé množství oleje, např. zpřimazávače
(DIM) nebo systému Dosol, není to na škodu.
Poznámka – To neplatí pro turbínové nástroje,
jejichž vzduch musí být bez oleje.
Připojení stlačeného vzduchu
Nástroj je zkonstruován pro pracovní tlak (e)
6–7 bar = 600–700 kPa = 87–102 psi.
Před připojením profoukněte hadici.

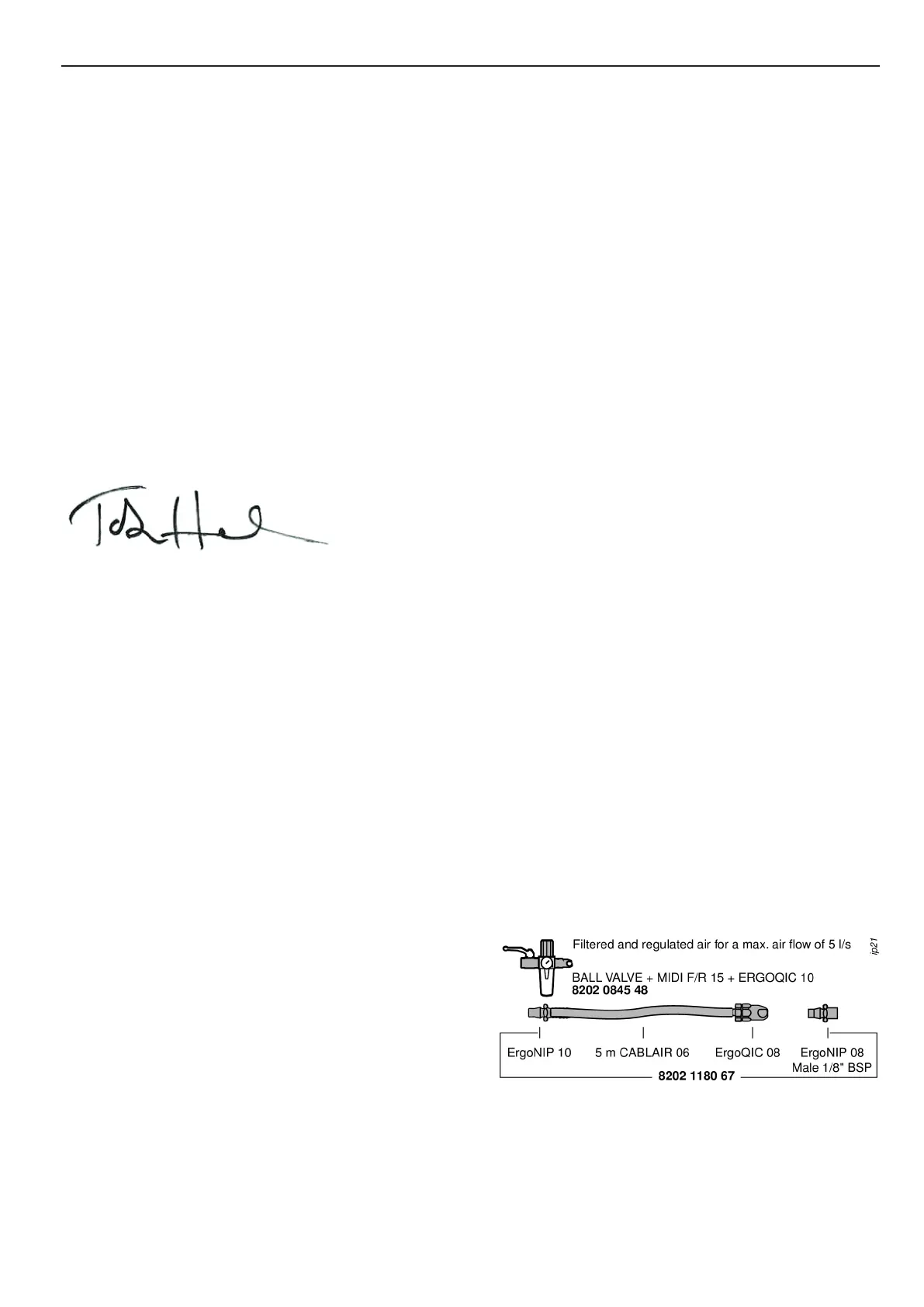

Pokyny k instalici
Výběr správných spojek, hadic a spon může být v
důsledku nutné znalosti podrobností někdy prob-
lematický. Chcete-li ušetřit svůj čas a zajistit
správnou kapacitu pneumatického rozvodu od
připojného místa až k nástroji, nabízíme vám mon-
tážní doporučení.
Další informace najdete v katalogu Atlas Copco
Industrial Power Tools (Mechanické stroje Atlas
Copco), objednávkové číslo 9837 3000 01.
