Installation
Montering av vibrationsverktyg
Vi rekommenderar att en 300 mm gummislang
monteras mellan vibrationsverktyget och snab-
bkopplingen.
Luftkvalitet
• För bästa prestanda och maximal livslängd för
utrustningen rekommenderar vi att man använ-
der tryckluft med en maximal daggpunkt
+10°C. Vi rekommenderar även att man in-
stallerar en Atlas Copco lufttorkare med kyl-
funktion.
• Använd ett separat luftfilter av typ Atlas Copco
FIL. Detta filter tar bort fasta partiklar som är
större än 15 mikron, och det tar också bort över
90 % av vatten i vätskeform. Filtret ska in-
stalleras så nära maskinen/utrustningen som
möjligt, och före övrig luftberedningsutrust-
ning som t.ex. REG eller DIM (se Trycklufttill-
behör i vår huvudkatalog). Blås ren slangen
före anslutning.
Modeller som kräver luftsmörjning:
• Tryckluften måste innehålla en liten mängd
olja.
Vi rekommenderar starkt att man installerar en
Atlas Copco oljedimsmörjare (DIM). Denna
ställs in efter luftförbrukningen på tryck-
luftverktyg enligt formeln:
L = Luftförbrukningen (liter/s).
(Återfinns i vår försäljningslitteratur).
D = Antal droppar/min (1 droppe = 15 mm3)
L* 0,2 = D
detta gäller vid andvändning av tryckluftverk-
tyg som har långa arbetscykler. Man kan även
använda en enpunktssmörjare typ Atlas Copco
Dosol, för verktyg som har korta arbetscykler.
Information om Dosol-inställningar finns under
Trycklufttillbehör i vår huvudkatalog.
Smörjfria modeller:
• Vad gäller smörjfria verktyg är det upp till kun-
den att avgöra vilken kringutrustning som ska
användas. Det är dock ingen nackdel om tryck-
luften innehåller en liten mängd olja som t.ex.
matas från en dimsmörjare (DIM) eller ett
Dosol-system.
• Obs – Ett undantag från detta är turbinverktyg
som ska hållas fria från olja.
Anslutning för tryckluft
• Maskinen är avsedd för ett arbetstryck på 6–7
bar = 600 –700 kPa = 87–102 psi.
• Blås ren slangen innan den ansluts.

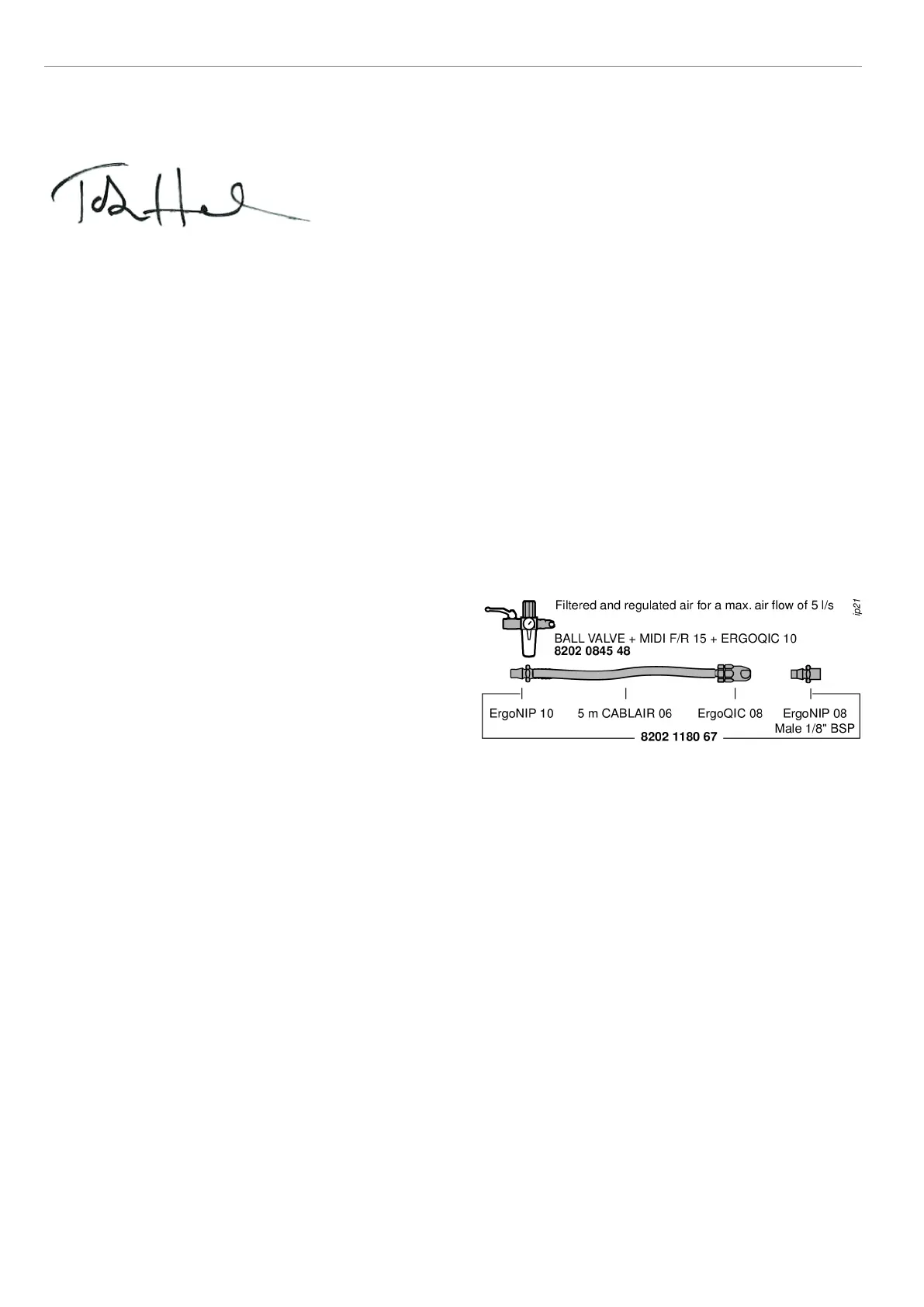

Installationsförslag
Det kan vara problematiskt att välja rätt kopplin-
gar, slangar och klämmor, med all information
som man ska ta hänsyn till. För att spara tid och
för att hjälpa dig få rätt kapacitet i din tryckluftsin-
stallation, från luftuttaget till verktyget, har vi tagit
fram installationsförslag för respektive verktyg.
Mer information finns i Atlas Copco Power Tools
katalog över industriapplikationer, beställ-
ningsnummer 9837 3000 01.
Handhavande
Anvisningar för användning
Se figur i Serviceanvisningarna
Åtdragningsmoment
För att skruvdragaren ska ge exakt och säker funk-
tion måste dess åtdragningsmoment justeras i
förhållande till skruvförbandet. Kontrollera speci-
ficerat åtdragningsmoment för det aktuella skru-
vförbandet.
Åtdragningsmomentet justeras genom att kop-
plingsfjäderns spänning ändras. Vrid skyddsringen
tills hålet i kopplingshuset friläggs. Vrid sedan ut-
gående axeln tills nyckelhålet syns i justerbrickan.
