LUM21 HR Safety Information
© Atlas Copco Industrial Technique AB - 9836 1172 05
99
oldalon) amelyre jelen nyilatkozat vonatkozik,
megfelel a következő direktíváknak:
2006/42/EC
Alkalmazott harmonizált szabványok:
EN 792-6
A műszaki leírást tartalmazó fájl itt elérhető:
Minőségügyi vezető, Atlas Copco Industrial Tech-
nique AB, Stockholm, Svédország.
Stockholm, 2013. július 1.
Tobias Hahn, ügyvezető igazgató
A kiadó aláírása
Telepítés
Rezgést generáló szerszámok
beszerelése
A rezgést okozó szerszámok és a gyorsindító csat-
lakozás közé egy minimum 300 mm hosszúságú
rugalmas sűrítettlevegő tömlő beszerelése ajánlott.
Levegőminőség
• Az eszköz optimális teljesítménye és max-
imális élettartama érdekében ajánljuk, hogy
maximum +10 °C harmatpontú sűrített levegőt
használjon. Egy Atlas Copco hűtveszárító besz-
erelése is ajánlott.
• Atlas Copco FIL típusú külön légszűrőt alka-
lmazzon, ami kiszűri a 15 mikronnál nagyobb
szilárd részecskéket és a folyadék 90%-át. A
szűrőt a géphez a lehető legközelebb kell felsz-
erelni, minden egyéb levegő-előkészítő egység
– mint például REG vagy DIM – elé (lásd a
Sűrítettlevegő-vezeték kiegészítők cím alatt a
fő katalógusunkban). Csatlakoztatás előtt a
tömlőt ki kell fúvatni.
Levegőkenést igénylő modellek:
• A sűrített levegőnek kis mennyiségű olajat kell
tartalmaznia.
Nyomatékosan javasoljuk egy Atlas Copco tí-
pusú olajkenő (DIM) telepítését. Ennek beál-
lítását a sűrített levegővel működő szerszámok
levegőfogyasztása szerint kell beállítani, a
következő képlet alapján:
L = Levegőfogyasztás (liter/mp)
D = Percenkénti cseppek száma (1 csepp = 15
mm3)
L* 0.2 = D
Fentiek a hosszú ciklusú szerszámokra
vonatkoznak. Rövid ciklusú szerszámokhoz
Atlas Copco Dosol típusú egypontos kenő
használható.
A Dosol beállításait lásd a Sűrítettleveg-
ővezeték-kiegészítők cím alatt a fő kataló-
gusunkban.
Kenésmentes modellek:
• A kenésmentes szerszámok esetében a használt
végponti berendezések kiválasztása a vevő
mérlegelése alapján történhet. A vevő számára
semmilyen hátránnyal nem jár, ha a sűrített lev-
egő olyan kis mennyiségű olajt tartalmaz, mint
amit a DIM vagy a Dosol biztosít.
• Megjegyzés – Kivételt képeznek a turbinás sz-
erszámok, amelyeknek olajmentesnek kell
maradniuk.
Sűrített levegő csatlakozás
• A gép 6–7 bar = 600–700 kPa = 87–102 psi
üzemi nyomásra van kialakítva.
• Csatlakoztatás előtt fúvassa ki a tömlőt.

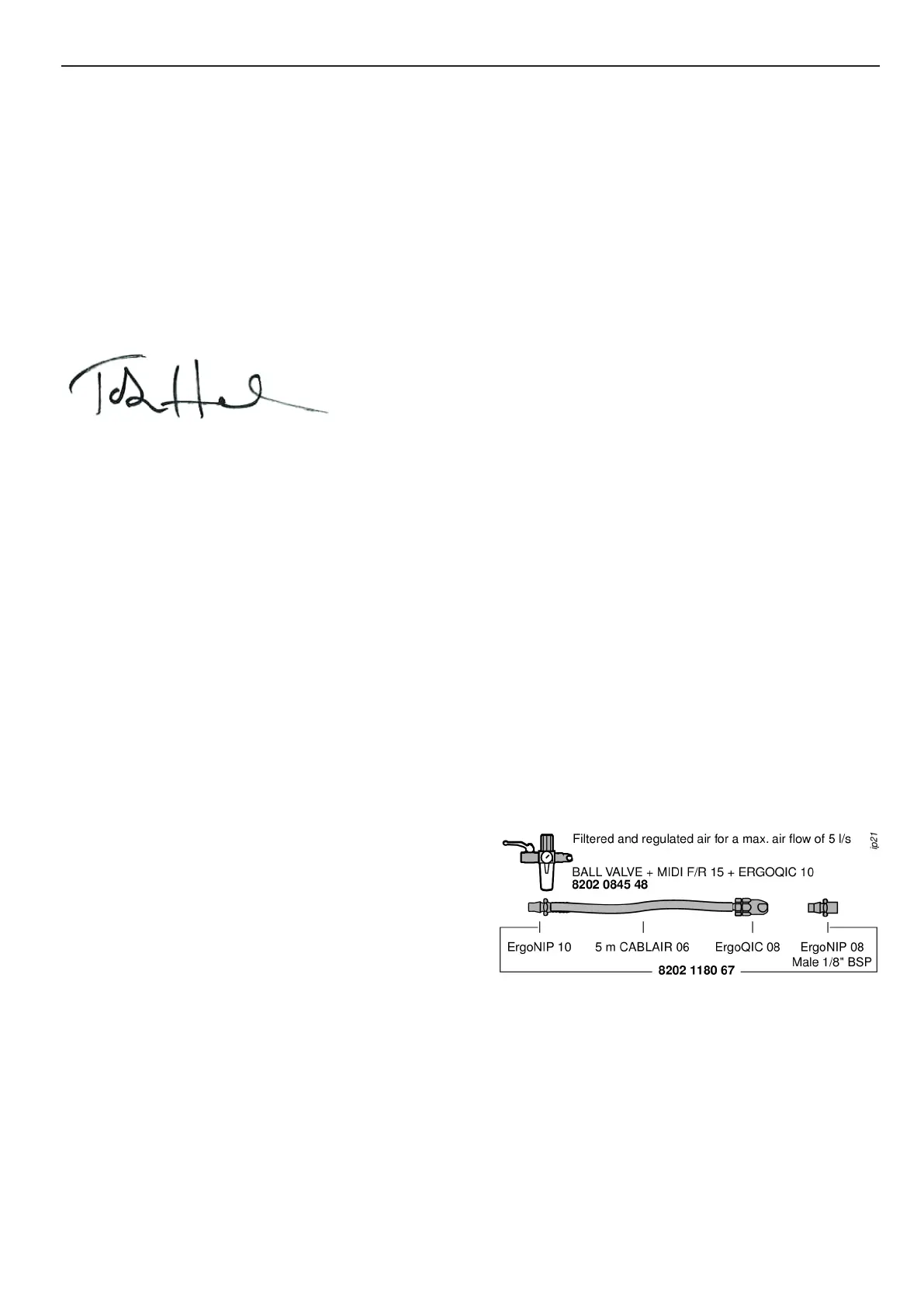

Felszerelési tanács
A megfelelő csatlakozók, tömlő és tartóbilincsek
kiválasztásához alaposan utána kell járni a rés-
zleteknek. A megfelelő kapacitású sűrítettlevegő-
vezeték kiválasztásához időtakarékos megoldást
nyújt a felszerelési javaslat, a csaptól a szerszámig.
További információkért, kérjük, tanulmányozza az
Atlas Copco ipari kéziszerszámok katalógust,
megrendelési szám 9837 3000 01.
Kezelés
Használati utasítás
Lásd az ábrát a Karbantartási útmutatóban
