Instruction book

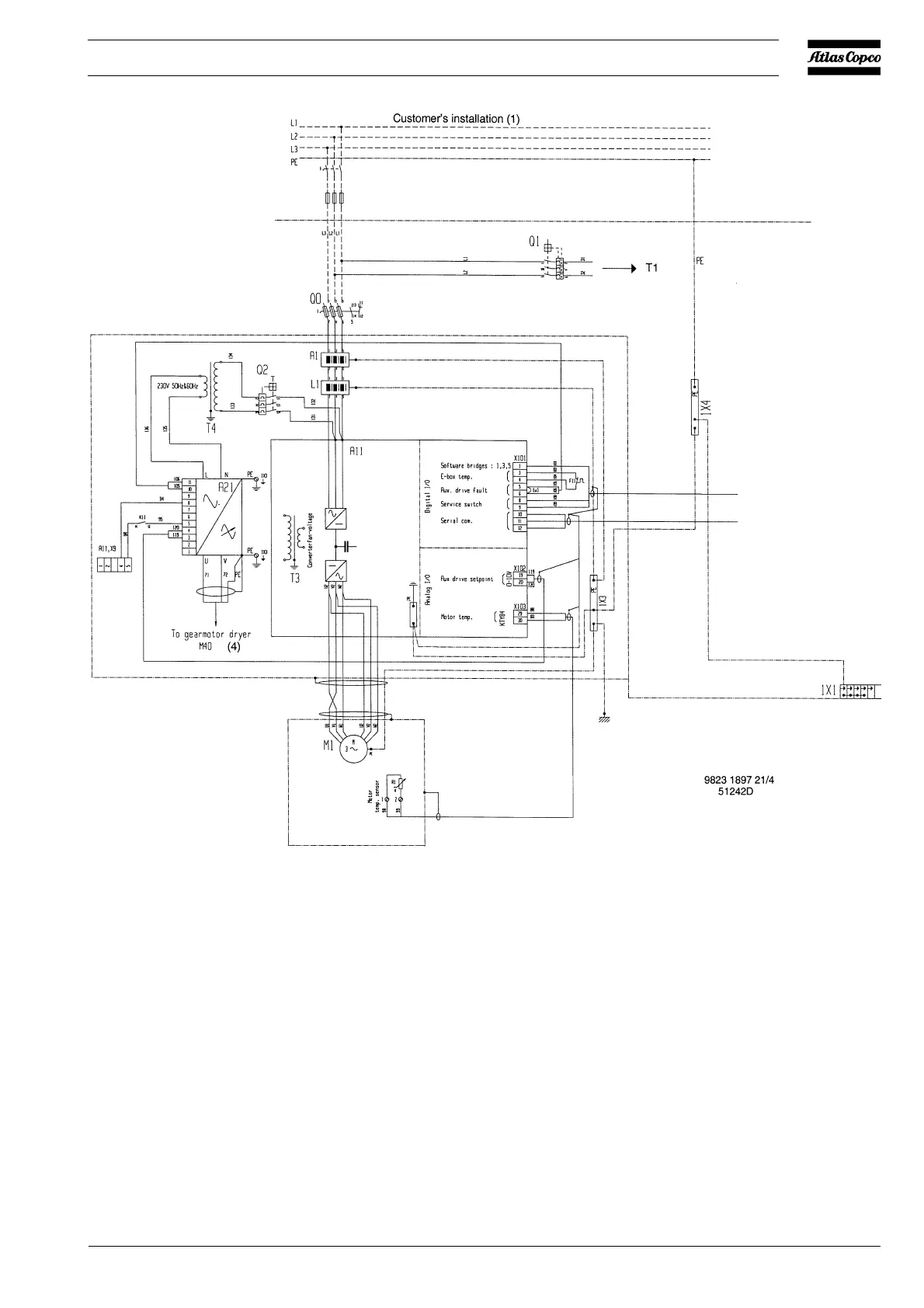

Fig. 1.13 Electrical diagram of MD400 W VSD/MD800 W VSD connected to ZR160 VSD/ZR 315 VSD
A21 Frequency converter, dryer control
F41 Circuit breaker, worm gear motor of dryer
H12 "MD-ON" indicator lamp
M40 Worm gear motor
M41 Fan motor
Q2 Circuit breaker, dryer control
Q41 Circuit breaker, fan motor
Figs. 1.9 up to 1.15 Electrical circuit diagrams of MD50 up to MD1000 W and MD400 W VSD up to MD2500 W VSD
