Atlas Copco Power Focus 3000 Original Product Instructions

Safety Information Power Focus 3000
122
© Atlas Copco Industrial Technique AB - 9836 2156 01
A teljes terméket vagy WEEE részeit az
“Ügyfélközpontba” küldheti hulladékkezelés
céljából.
További információkért a
http://www.atlascopco.com/ című webhelyet ker-
esse fel.
Válassza ki a Termékek - Hivatkozások és
letöltések menüpontot, majd kattintson az EU
RoHS és WEEE irányelvek sorra (csak AN-
GOL).
Telepítés
Ellenőrzőlista az üzembeállításhoz
Ez a Power Focus egy vezérlő- és ellenőrzőe-
gység, elektromos szerszámokhoz. Az üzemkész
rögzítőrendszer részei:
• egy Power Focus vezérlőrendszer. Két pro-
gramverzió áll rendelkezésre: Graph és Com-
pact. A fő különbség közöttük a felhasználói
felületben és a méretekben van.
• egy RBU (gyors biztonsági másolat készítő)
egység, amely a megfelelő működési szintet
biztosítja (Bronze, Silver, Gold, X, DS)
• egy szerszámkábel, különböző modellekben
és hosszúságokban
• és egy szerszám. Az S/ST/SL tenzor eszköz
különféle konfigurációkban és fordulat-
számokkal áll rendelkezésre.
Az üzembeállítás folyamata
1. Szerelje fel a vezérlőegységet a falra vagy egy
acéllemezre négy M6 csavarral. Ha falra sz-
ereli, használja a megfelelő falikart (tiplit és
csavart). Ha acéllemezre szereli, a lemez
vastagságának legalább 2 cm-nek kell lennie.
2. Nyissa ki a zárómechanizmust.
3. Nyissa a vezérlőegységet önmaga felé, lassan,
nehogy sérülés vagy meghibásodás történjen.
4. Csatlakoztassa a szerszámkábelt, vezetéket stb.
5. Csatlakoztassa az RBU-egységet.
6. Zárja be a vezérlőegységet és reteszelje el.
7. Csatlakoztassa a vezetéket a tápegységhez
(115/230 V).
8. Kapcsolja be az elektromos áramot.
Kezelés
Pset beprogramozása – Compact
1. Nyomja meg az AUTOSET gombot, és a ki-
jelzőn megjelenik az ASEt/Ft jelzés.
2. Határozza meg a kívánt fordulatszámot a +/-
gombok segítségével.
3. Hozza működésbe az Autoset funkciót az EN-
TER gomb megnyomásával.
4. Kigyullad az Autoset LED-lámpája.
5. Végezzen 5-8 meghúzást, míg a LED-lámpa
kialszik.
Megtalálta az optimális teljesítmény adatait, a
rendszer üzemkész állapotba került.
Pset beprogramozása – Graph
1. Nyomja meg a PROG gombot, válassza a Pset,
majd a Quick Prog menüpontot a nyílgom-
bokkal.
2. Határozza meg a kívánt fordulatszámot az al-
fanumerikus billentyűkkel.
3. Hozza működésbe az Autoset funkciót az EN-
TER gomb megnyomásával.
4. Kigyullad az Autoset LED-lámpája (a lámpa az
az elülső panel jobb oldalán, legalul
helyezkedik el).
5. Végezzen 5-8 meghúzást, míg a LED-lámpa
kialszik.
6. Nyomja meg a RESULT gombot.
Megtalálta az optimális teljesítmény adatait, a
rendszer üzemkész állapotba került.

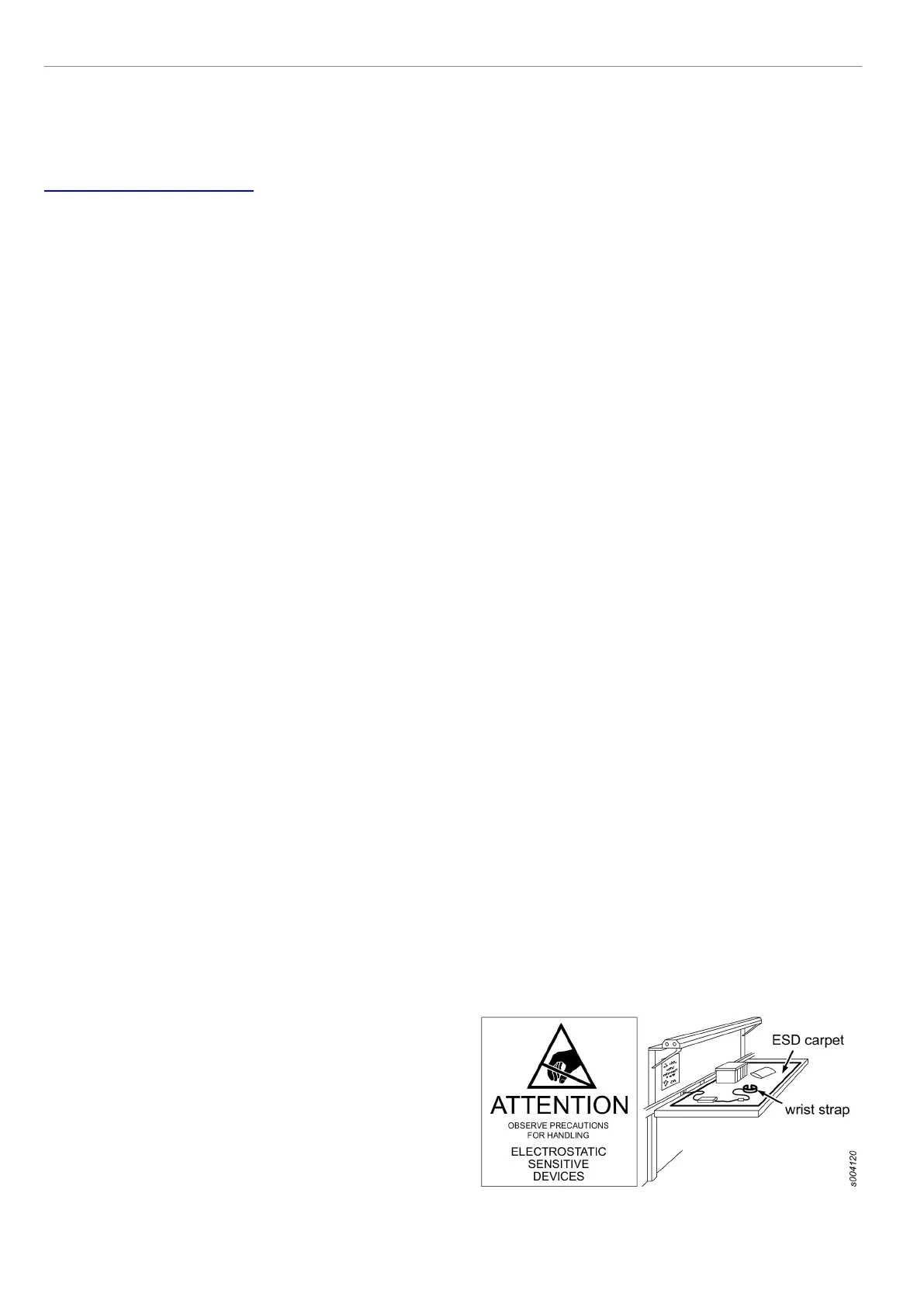

ESD-problémák megelőzése
A szerszám és a vezérlőegység belsejében található
részletek elektrosztatikus kisülésre érzékenyek. A
meghibásodás elkerülése végett a javításnak és
karbantartásnak ESD-jóváhagyott környezetben
kell történnie. Lásd az alábbi ábrát, mint példa
jóváhagyott javító munkaállomásra.
