Vorgehensweise für Installation
1. Die Steuerung mit vier M6-Schrauben an der
Wand oder an einer Stahlplatte fixieren. Bei
Wandmontage sicherstellen, dass die passende
Wandkonsole verwendet wird (anstecken und
festschrauben). Bei Montage auf einer
Stahlplatte auf eine Plattenstärke von min-
destens 2mm achten.
2. Den Verriegelungsmechanismus öffnen
3. Öffnen Sie die Steuerung in Ihre Richtung, um
Verletzungen oder Beschädigungen zu vermei-
den
4. Das Werkzeugkabel, das Stromkabel usw. an-
schließen.
5. Schließen Sie die RBU an
6. Die Steuerung schließen und verriegeln
7. Das Stromkabel an die Netzstromversorgung
(115/240 V) anschließen.
8. Schalten Sie den Strom ein
Handhabung
Programmieren Sie einen Psatz -
Compact
1. Drücken Sie die AUTOSET-Taste; auf dem
Display wird ASEt/Fr angezeigt
2. Wählen Sie durch Betätigen der +/- Tasten den
Sollmomentwert aus
3. Drücken Sie die ENTER-Taste, um die Au-
toset-Funktion zu aktivieren
4. Die Autoset-LED leuchtet auf
5. Führen Sie 5-8 Verschraubungen aus, bis die
LED erlischt
Die optimalen Leistungseinstellungen sind getrof-
fen. Das System ist betriebsbereit.
Programmieren Sie einen Psatz - Graph
1. Drücken Sie die PROG-Taste und wählen Sie
einen Psatz aus; dann mit den Pfeiltasten zu
Quick Prog gehen
2. Geben Sie mithilfe der alphanumerischen Tas-
ten den Sollmomentwert ein
3. Drücken Sie die ENTER-Taste, um die Au-
toset-Funktion zu aktivieren
4. Die Autoset-LED leuchtet auf (die LED
befindet sich rechts ganzen unten an der
Vorderseite)
5. Führen Sie 5-8 Verschraubungen aus, bis die
LED erlischt
6. Drücken Sie die ERGEBNIS-Taste
Die optimalen Leistungseinstellungen sind getrof-
fen. Das System ist betriebsbereit.
ESD-Probleme vermeiden
Die Bauteile im Inneren von Werkzeug und
Steuerung reagieren empfindlich auf elektrostatis-
che Entladung (ESD).Um das Auftreten von
Fehlfunktionen auszuschließen, müssen Service
und Wartung in einer ESD-sicheren Arbeitsumge-

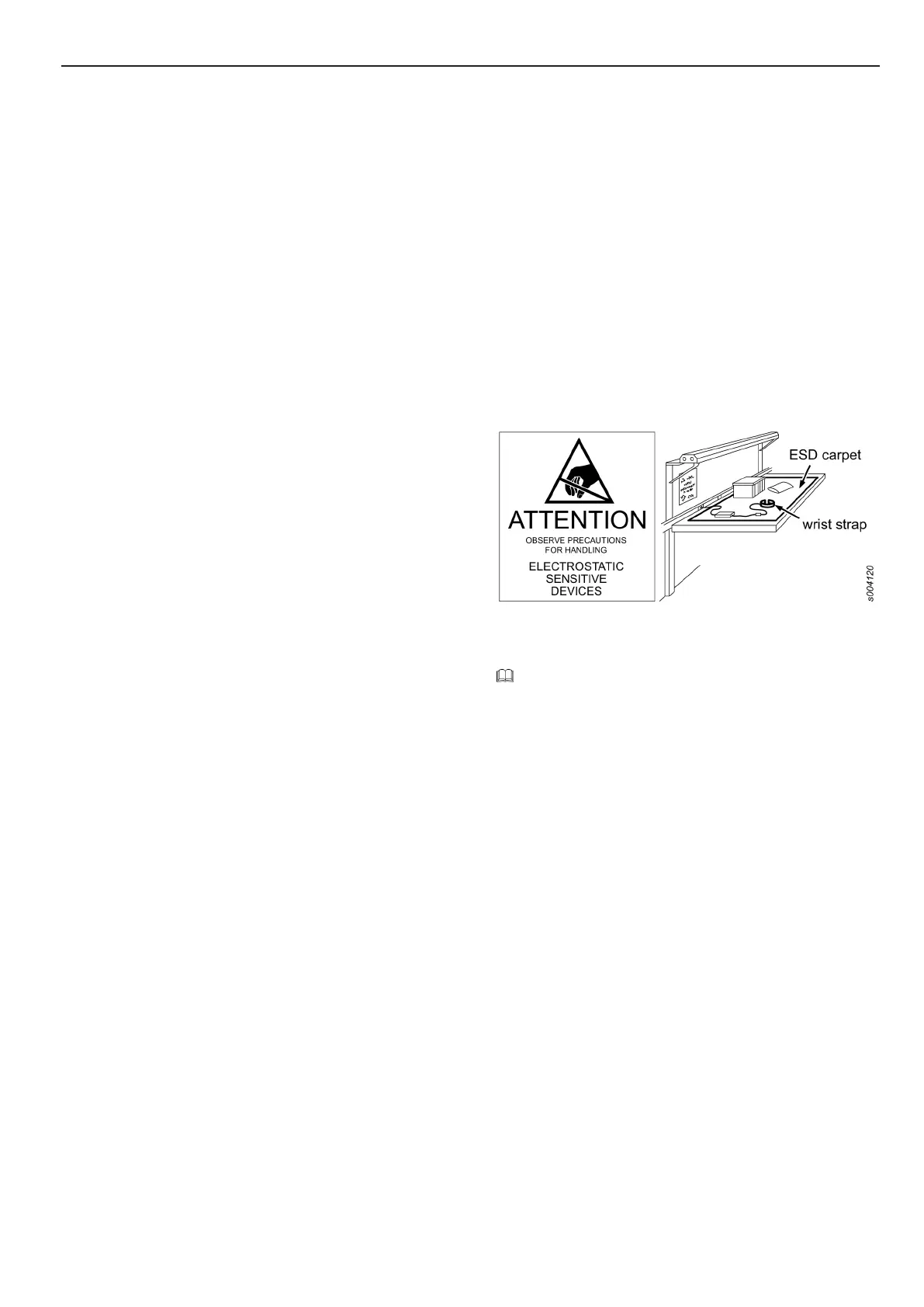

bung vorgenommen werden. Die folgende Abbil-
dung dient als Beispiel für einen zulässigen
Wartungsarbeitsplatz.
Nützliche Informationen
Melden Sie sich auf der Website von Atlas Copco
an: www.atlascopco.com
Auf unserer Website finden Sie Informationen zu
unseren Produkten, Zubehör und Ersatzteilen
sowie diverse Veröffentlichungen.
Ergonomie-Richtlinien
Denken Sie an Ihre Arbeitsstation, während Sie
diese Liste mit allgemeinen Ergonomie-Richtlinien
lesen und schauen Sie, ob Sie Bereiche identi-
fizieren können, in denen Verbesserungen in
Bezug auf Körperhaltung, Bauteile-Positionierung
oder Arbeitsumgebung möglich sind.
• Regelmäßig Pausen einlegen und die Arbeit-
shaltung häufig ändern.
• Den Arbeitsstationsbereich Ihren Anforderun-
gen und der auszuführenden Arbeit
entsprechend anpassen.
• Eine angemessene Reichweite sicherstellen,
indem Teile oder Werkzeuge so positioniert
werden, dass eine statische Belastung ver-
mieden werden kann.
