Installering
Sjekkliste for installasjon
Power Focus er en kontroll- og overvåkingsen-
het for elektrisk monteringsverktøy. Det
kjøreklare festesystemet består av:
• En Power Focus kontrollenhet. To forskjel-
lige maskinvareversjoner er tilgjengelige:
Graph og Compact. Brukergrensesnittet og di-
mensjonene er de vesentligste forskjellene mel-
lom dem.
• En RBU, Rapid Backup Unit, som aktiverer
det tilsvarende funksjonsnivået (Bronze, Silver,
Gold, X, DS).
• En verktøyskabel, kommer i forskjellige mod-
eller og lengder.
• Et verktøy. Tensor S/ST/SL-verktøyet kommer
med forskjellige konfigurasjoner og dreiekraft-
forhold.
Installasjonsprosedyre
1. Monter kontrollenheten på veggen eller en
stålplate med fire M6-skruer. Hvis den monter-
ers på vegg, pass på at det brukes riktig vegg-
brakett (plugg og skrue). Hvis den monteres på
en stålplate, kontroller at tykkelsen på platen er
minst 2mm.
2. Åpne låsemekanismen
3. Åpne kontrollenheten sakte mot deg, slik at du
ikke forårsaker skader på personer eller gjen-
stander
4. Koble til verktøykabelen, strømkabelen osv.
5. Koble til RBU
6. Lukk kontrollenheten og lås den
7. Koble strømkabelen til strømforsyning
(115/230 V)
8. Slå på strømmen
Anvisning
Programmere en Pset - kompakt
1. Trykk på AUTOSET-tasten slik at ASEt/Ft
vises på displayet
2. Velg endelig mål for tiltrekkingsmoment ved å
trykke på tastene +/-
3. Trykk på ENTER-tasten for å aktivere Autoset-
funksjonen
4. Lysdioden med Autoset-symbolet tennes
5. Foreta 5-8 tiltrekkinger før lysdioden slukker
Optimal ytelse er funnet og systemet er klart for
produksjon.
Programmere en Pset - graf
1. Trykk på PROG-tasten og velg Pset og deretter
Quick Prog med piltastene
2. Legg inn det endelige målet for tiltrekkingsmo-
mentet med de alfanumeriske tastene
3. Trykk på ENTER-tasten for å aktivere Autoset-
funksjonen
4. Lysdioden med Autoset-symbolet tennes (lys-
dioden er plassert helt nederst på høyre side av
frontpanelet)
5. Foreta 5-8 tiltrekkinger før lysdioden slukker
6. Trykk på RESULT-tasten
Optimal ytelse er funnet og systemet er klart for
produksjon.

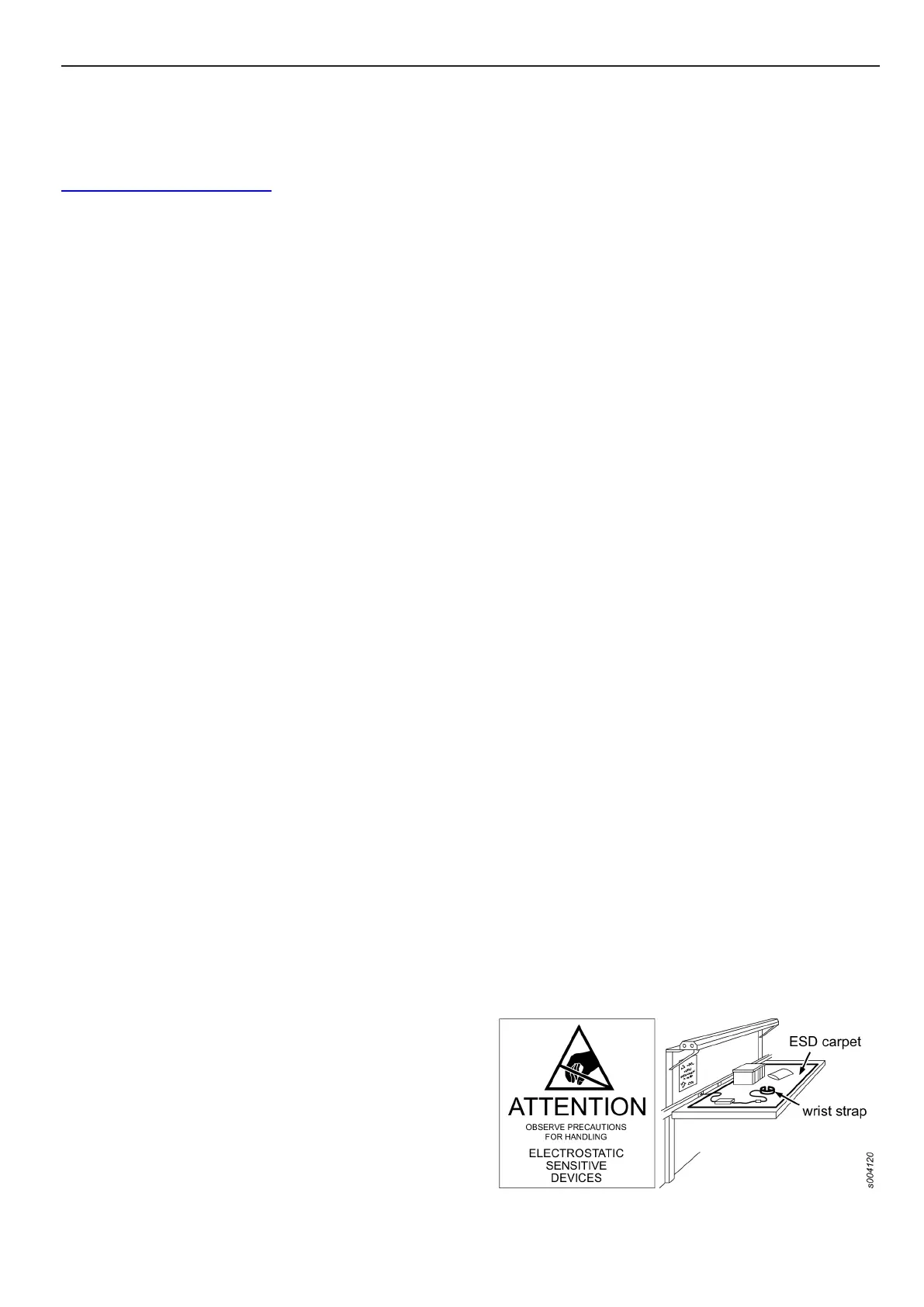

Unngå problemer med elektrostatisk
følsomme enheter
Komponentene inne i verktøyet og kontrolleren er
følsomme for elektrostatisk utlading.For å unngå
framtidige feil som skyldes dette, må man forsikre
seg om at service og vedlikehold utføres i et arbei-
dsmiljø som er godkjent for elektrostatisk føl-
somme enheter.Figuren under viser et eksempel på
arbeidsstasjon som er godkjent for service på slike
enheter.
