Safety Information Power Focus 3000
84
© Atlas Copco Industrial Technique AB - 9836 2156 01

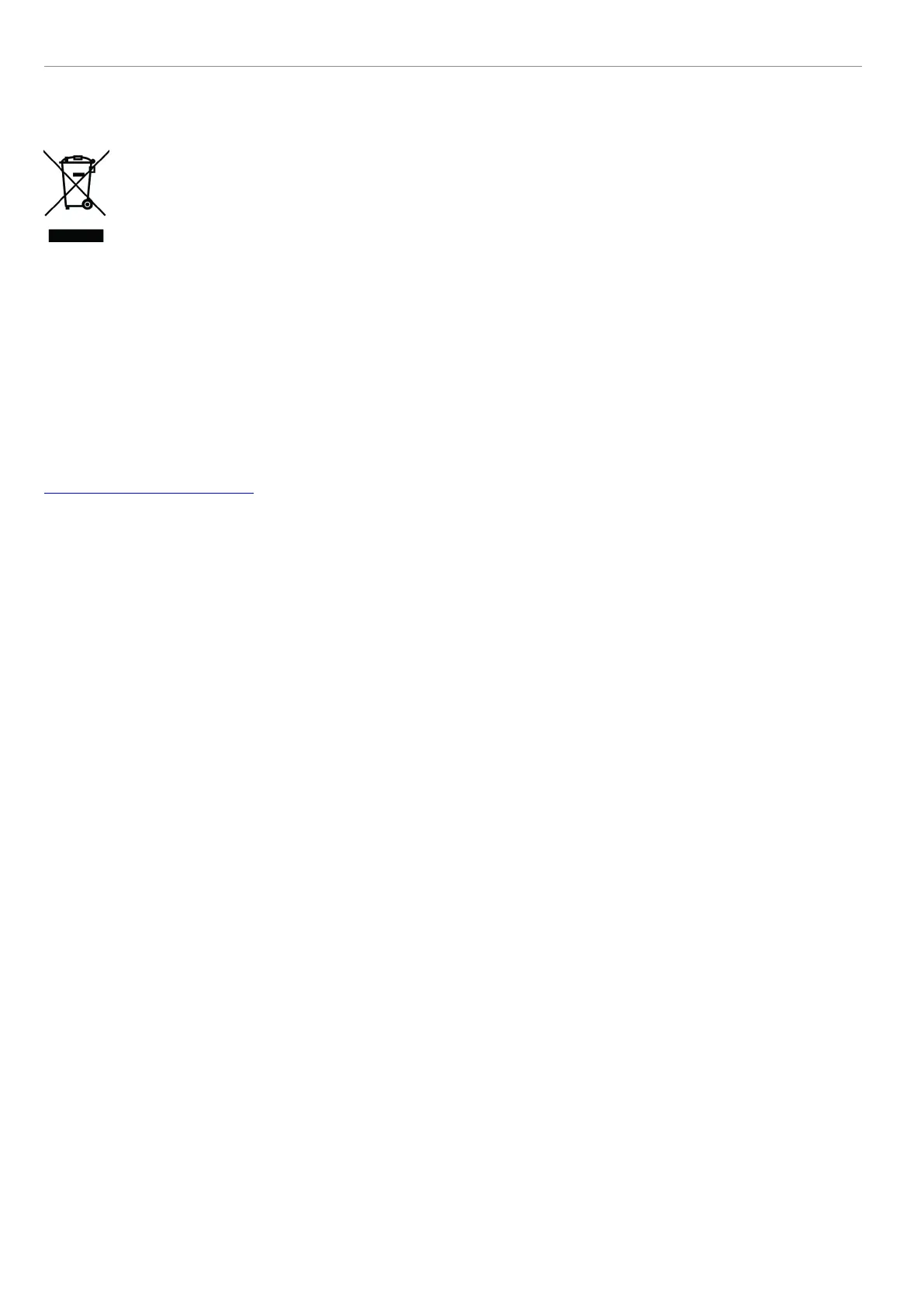

Το προϊόν ή/ και η μπαταρία του φέρουν το
σύμβολο ενός διαγραμμένου κάδου
απορριμμάτων, δείτε παρακάτω εικόνα.
Το σύμβολο δηλώνει ότι κάποια μέρη του
προϊόντος πρέπει να χρησιμοποιούνται σύμφωνα
με την οδηγία ΑΗΗΕ. Αυτά τα μέρη
επισημαίνονται ως "ΑΗΗΕ" στη λίστα
ανταλλακτικών, βλ. Παρατηρήσεις.
Ολόκληρο το προϊόν ή τα μέρη ΑΗΗΕ μπορούν να
αποσταλούν στο "Κέντρο εξυπηρέτησης πελατών"
της περιοχής σας για διαχείριση.
Για περισσότερες πληροφορίες, ανατρέξτε στο
διαδικτυακό τόπο
http://www.atlascopco.com/.
Επιλέξτε Προϊόντα - Σύνδεσμοι και μεταφορές
αρχείων, και κάντε κλικ στο Οδηγίες ΕΕ ΠΕΟ
και ΑΗΗΕ (μόνο ΑΓΓΛΙΚΑ).
Εγκατάσταση
Κατάλογος ελέγχων εγκατάστασης
Το Power Focus είναι μία μονάδα ελέγχου και
παρακολούθησης ηλεκτρικών εργαλείων
σύσφιξης. Το εύχρηστο σύστημα σύσφιξης
αποτελείται από:
• έναν ελεγκτή Power Focus. Διατίθεται σε δύο
διαφορετικές εκδόσεις υλικού (hardware),
Graph και Compact. Οι βασικές διαφορές των
δύο συστημάτων αφορούν το περιβάλλον
χρήστη και τις διαστάσεις.
• μία μονάδα RBU, Rapid Backup Unit, η οποία
εξασφαλίζει το αντίστοιχο επίπεδο
λειτουργικότητας (Bronze, Silver, Gold, X,
DS)
• ένα καλώδιο, διατίθεται σε διάφορα μοντέλα
και μήκη
• και ένα εργαλείο. Το εργαλείο σύσφιξης S/ST/
SL διατίθεται σε διάφορους τύπους και με
δυνατότητα πολλαπλών ρυθμίσεων ροπής.
Διαδικασία εγκατάστασης
1. Στερεώστε τον ελεγκτή στον τοίχο ή σε
χαλύβδινο έλασμα με τέσσερις βίδες M6. Εάν
πρόκειται να τον στερεώσετε σε τοίχο,
βεβαιωθείτε ότι χρησιμοποιείτε το σωστό
στήριγμα τοίχου (βύσμα και βίδες). Εάν
πρόκειται να τον στερεώσετε σε χαλύβδινο
έλασμα, βεβαιωθείτε ότι το πάχος του
ελάσματος είναι τουλάχιστον 2 χλστ.
2. Ανοίξτε το μηχανισμό ασφάλισης.
3. Ανοίξτε αργά τον ελεγκτή προς το μέρος σας,
προσέχοντας να μην τραυματιστείτε και να μην
προκληθεί ζημιά.
4. Συνδέστε το καλώδιο του εργαλείου, το
καλώδιο τροφοδοσίας, κ.λπ.
5. Συνδέστε τη μονάδα RBU.
6. Κλείστε τον ελεγκτή και ασφαλίστε τον.
7. Συνδέστε το καλώδιο τροφοδοσίας σε μία
πρίζα (115/230 V).
8. Ανοίξτε το διακόπτη λειτουργίας
Χειρισμός
Προγραμματισμός Pset - Compact
1. Πατήστε το πλήκτρο AUTOSET. Στην οθόνη
θα εμφανιστεί η ένδειξη ASEt/Ft.
2. Επιλέξτε την τελική ροπή-στόχο πατώντας τα
πλήκτρα +/- .
3. Πατήστε ENTER για να ενεργοποιήσετε τη
λειτουργία Autoset.
4. Η λυχνία LED Autoset θα ανάψει.
5. Πραγματοποιήστε 5-8 συσφίξεις έως ότου η
LED σβήσει.
Μόλις σβήσει η λυχνία σημαίνει ότι έχει
επιτευχθεί βέλτιστη απόδοση και το σύστημα είναι
έτοιμο προς λειτουργία.
Προγραμματισμός Pset - Graph
1. Πατήστε το πλήκτρο PROG και επιλέξτε Pset.
Κατόπιν επιλέξτε Quick Prog με τα πλήκτρα
βέλους.
2. Εισαγάγετε την τελική ροπή-στόχο με τα
αλφαριθμητικά πλήκτρα.
3. Πατήστε ENTER για να ενεργοποιήσετε τη
λειτουργία Autoset.
4. Η λυχνία LED Autoset θα ανάψει (η LED
βρίσκεται κάτω χαμηλά στη δεξιά πλευρά του
μπροστινού πάνελ).
5. Πραγματοποιήστε 5-8 συσφίξεις έως ότου η
LED σβήσει.
6. Πατήστε το πλήκτρο RESULT.
