Instruções de operação
© 2005 Atlas Copco Construction Tools AB
|
No 9852 0765 90a
|
2005-10-25
VAM 5A VAM 5A-US

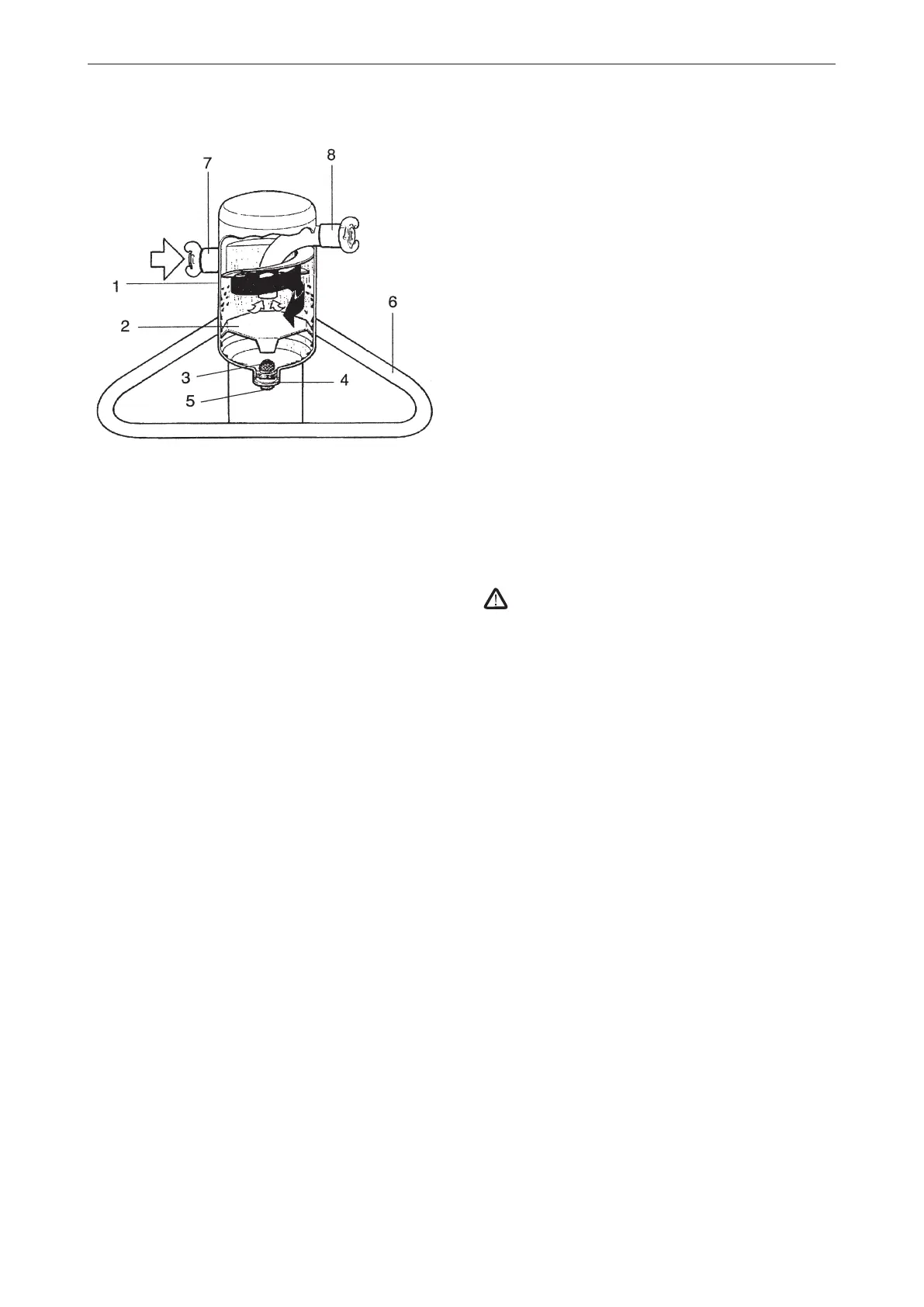

Descrição técnica
Depósito
Chapa separadora
Filtro
Válvula de purga
Tampão de drenagem
Apoio
Tubo de entrada
Tubo de saída
O separador de água VAM 5A é construído
com base no princípio da centrifugação. O ar
de entrada é ar pela posição tangencial do tubo
de entrada, de modo a que as particulas de
água sejam atiradas de encontro às paredes do
depósito (1), sendo separadas do ar.
A água é despositada no fundo do depósito onde
é automaticamente drenada através da válvula
de purga (4) quando a pressão desce abaixo de
0,2 bar, isto é, quando o ar é fechado. Quando
a preso for outra vez aplicada ao separador, a
lvula fecha assim que a pressão atinge os 0,5 bar.
Para evitar que partícuIas sólidas danifiquem a
válvula, esta equipada com um filtro de rede (3).
Próximo do fundo do separador, existe uma chapa
separadora (2) cuja finalidade é evitar que água
depositada, previamente separada, seja aspirada
e Iançada novamente no circuito de ar.
Os tubos de entrada (7) e de saída (8) são
montados radialmente, em oposição. O tubo
de entrada é colocado abaixo e deslocado em
relação à linha central do separador. O tubo de
saída é colocado radialmente e ligeiramente
acima do tubo de entrada, voltado para o lado
opostoa.
Uma seta marcada no apoio (6) do separador
indica a direcção do fluxo de ar.
1.
2.
3.
4.
5.
6.
7.
8.
Instalação
Um separador de água funciona apenas corn água
no estado Iíquido e deve ser colocado no lado da
linha de pressão onde se precipita mais água, isto
é, deve ser colocado tão longe do compressor
quanto possível, intercalando um lubrificador na
linha.
Contudo, a temperaturas exteriores baixas, o
separador não deve ser colocado demasiado
longe do cornpressor. Deve certificar-se de que a
temperatura do ar comprimido está alguns graus
acima dos 0°C, para evitar a formação de gelo no
interior do separador.
O separador pode ser ligado a linhas de ar até
31,5 mm de diâmetro.
NOTA! Certifique-se que o separador está
montado correctamente, veja o sentido da seta
marcada no suporte do separador.
Instruções de manuteão
ATENçÃO
A válvula de purga automática não deve ser
retirada enquanto o depósito estiver sob pressão.
Como a váIvuIa de purga autotica apenas drena
água quando o separador está sem pressão, é
essencial que este seja ocasionalmente ventilado.
Quanto mais humidade existir no ar atmosférico,
mais frequentes devem ser as ventilações.
Depois de um determinado período, o funciona-
mento da váIvula de purga autornática poderá
ser deficiente devido à obstrução do filtro por
impurezas. A válvula dever ser desrnontada e o
filtro limpo ou, se necessário, substituído.
