PASO 1:
Elija una superficie plana, nivelada y limpia para empezar a ensamblar su mesa de fútbol. Se recomienda construir
la mesa sobre la caja extendida para proteger las piezas durante el ensamblamiento.
Adjunte la Rondana de Plástico P13 y el Tope de la barra P14 a las barras como se muestra en la .
Coloque un Panel Lateral P1 BOCA ABAJO con el lado laminado hacia afuera como se muestra en FIGURA 1.
Alinear las barras como se muestra en la FIGURA 1.
Por favor, tenga en cuenta la ubicación del orificio que está cerca de un extremo de cada barra. Este es el
extremo del mango de la barra.
Habrá cuatro mangos en las barras en cada lado de la mesa. Es muy importante que se coloquen las barras
como se muestra a continuación para que la mesa quede ajustada correctamente cuando se voltee.

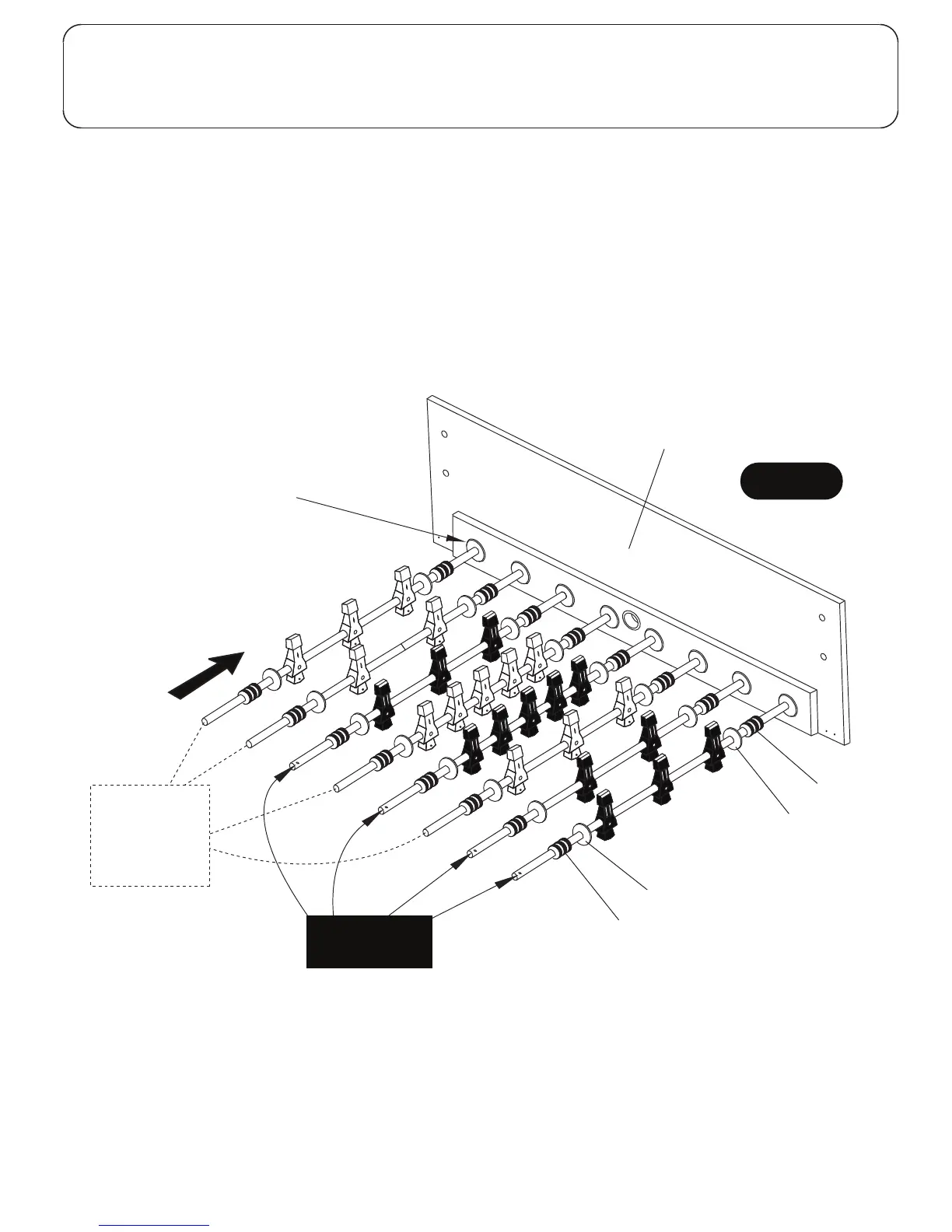

FIGURA 1
PARTES REQUERIDAS:
1 pza. - P1 Panel Lateral 1 pza. - R1 Barra con 2 jugadores (Negros) 1 pza. - R4 Barra con 2 jugadores (Marfil)
16 pzas. - P13 Rondana de Plástico 2 pzas. - R2 Barra con 3 jugadores (Negros) 2 pzas. - R5 Barra con 3 jugadores (Marfil)
16 pzas. - P14 Tope de la barra 1 pza. - R3 Barra con 5 jugadores (Negros) 1 pza. - R6 Barra con 5 jugadores (Marfil)
FIGURA 1
P1
P14
P13
P13
P14
R2
R1
R3
R6
R2
R5
R4
R5
R4, R5 y R6
El orificio/Mango
va en el otro
extremo de
estas barras
C1 Buje de la barra
Nota: C1 Buje de la barras
ya están instalados en cada
Panel Lateral P1
R1, R2 y R3
Orificio/Extremo
del Mango
