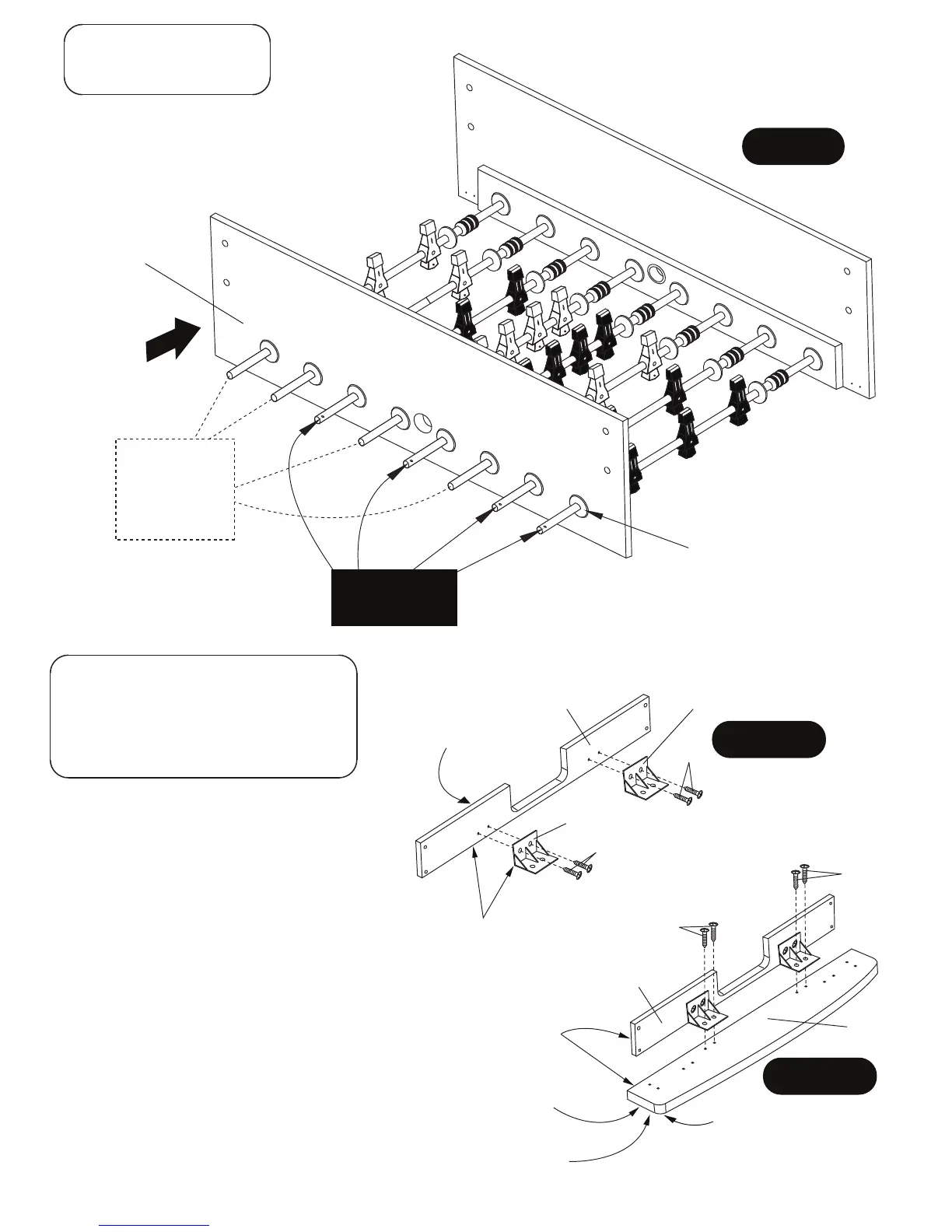

PASO 2:
Una vez que se asegure de que las barras estén
colocadas correctamente, deslice el otro Panel
Lateral P1 en las barras como se muestra en la
FIGURA 2.
PARTES REQUERIDAS:
1 pza. - P1 Panel Lateral
FIGURA 2
R2
R1
R3
R6
R2
R5
R4
R5
P1
C1 Buje de la barra
Nota: C1 Buje de la barras
ya están instalados en
cada
P1 Panel Lateral
PARTES REQUERIDAS:
16 pzas. - H4 Tornillo Phillips (Cabeza redonda)
2 pzas. - P5 Riel Superior
2 pzas. - P6 Tabla del Extremo
4 pzas. - P18 Soporte de Plástico
PASO 3:
Coloque los dos Soportes de Plástico en el interior
de cada extremo de las Tablas P6 como se muestra y
únala usando los orificios guía ya pre-perforados con
H4 tornillos como se muestra en la FIGURA 3A.
Apriete los tornillos H4, pero no los sobre apriete ya
que se dañarían.
NOTA: Asegúrese que la orilla inferior de los P18
Soportes de Plástico coincidan con la orilla inferior de la
tabla.
Coloque este ensamblado al Riel Superior P5 usando
los orificios guía ya pre-perforados con H4 tornillos
como se muestra en la FIGURA 3B.
Apriete los tornillos, pero no los sobre apriete ya
que se dañarían H4 tornillos.
NOTA: Asegúrese que la orilla inferior de las Tablas del
Extremo P6 coincida con la orilla inferior del P5 Riel
Superior.
Repita el procedimiento para la segunda parte a
ensamblar.
P18
P6
Laminado blanco
de este lado
P18
H4
H4
P18
FIGURA 3A
Laminado
Negro en el
lado de abajo
La esquina
redonda en
esta posición
FIGURA 3B
H4
H4
P6
P5
La orilla debe
coincidir para un
ensamblamiento
correcto
NOTA: Ver el PASO 4
para el ensamblado
correcto de
P5 y P6.
R1, R2 y R3
Orificio/Extremo
del Mango
R4, R5 y R6
El orificio/Mango
va en el otro
extremo de
estas barras
La orilla debe
coincidir para un
ensamblamiento
correcto
