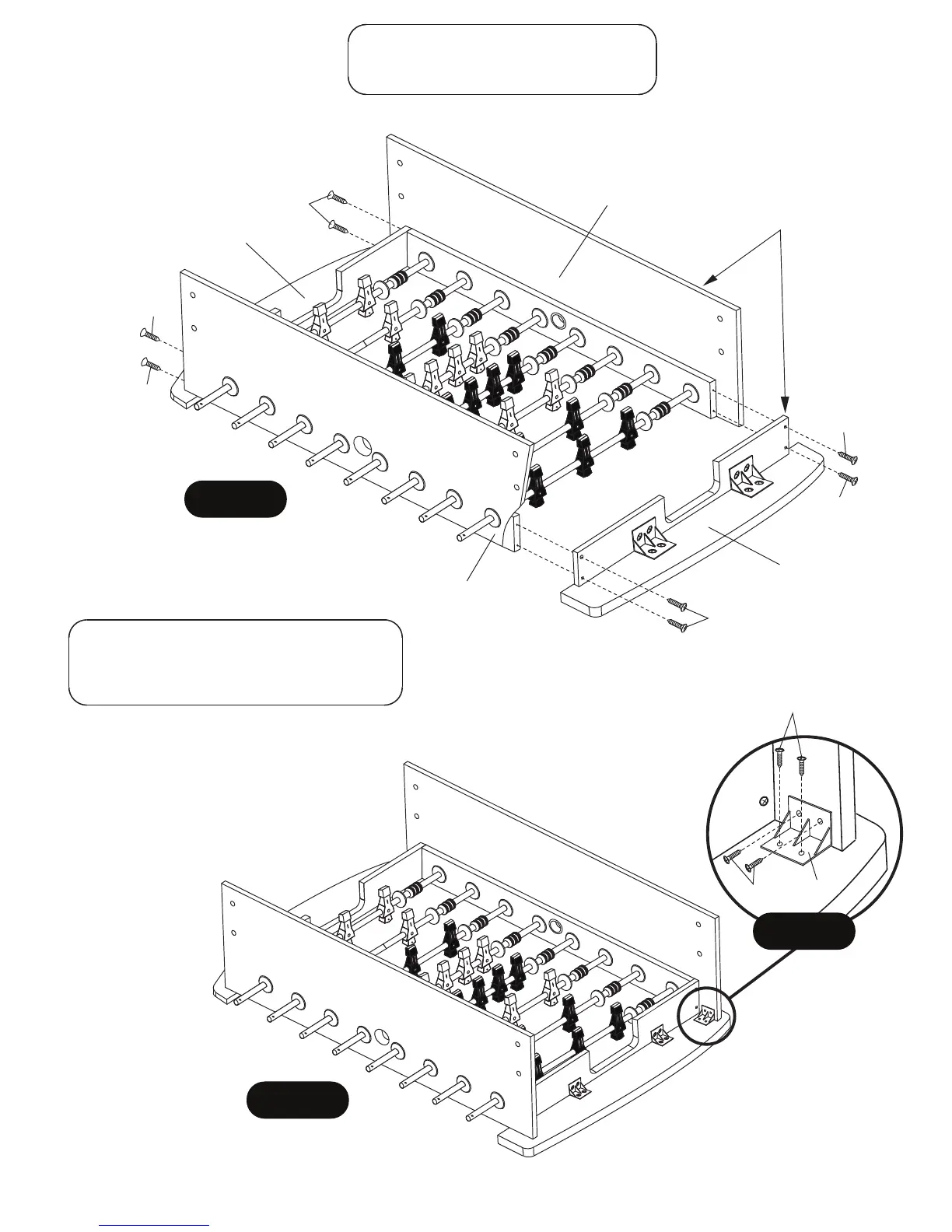

PASO 4:
Coloque P5/P6 ya ensamblados previamente en el PASO 3 al Panel Lateral usando los orificios guía ya pre-
perforados con H3 tornillos como se muestra en la FIGURA 4. Apriete los tornillos H3, pero no los sobre
apriete ya que se dañarían.
P1
PARTES REQUERIDAS:
8 pzas. - H3 Tornillo Phillips (cabeza plana)
FIGURA 4
P5/P6
Asamblea
H3
H3
H3
P5/P6
Asamblea
H3
H3
H3
P1
P1
PASO 5:
Instale un P18 Soporte de Plástico en el
interior de cada esquina de P1 Panel Lateral
usando los orificios guía ya pre-perforados y
tornillos H4 como se muestra en la FIGURA
5 y DETALLE A.
Apriete los tornillos H4, pero no los sobre
apriete ya que se dañarían.
PARTES REQUERIDAS:
16 pzas. - H4 Tornillo Phillips (Cabeza redonda)
4 pzas. - P18 Soporte de Plástico
H4
H4
P18
DETALLE A
FIGURA 5
NOTA IMPORTANTE
Asegúrese de mantener
encuadrado este ensamblado
durante el ensamblamiento de
P5/P6.
