PASO 8:
Coloque los Soportes de Plástico P18 en la parte de
atrás del Panel del Extremo P2 usando los orificios guía
ya pre-perforados con tornillos H4 como se muestra en
la FIGURA 8.
Apriete los tornillos, pero no los sobre apriete ya
que se dañarían.
NOTA: Asegúrese que la orilla inferior de los Soportes
de Plástico P18 coincida con la orilla inferior del panel.
Coloque P8 Porteria (Parte Superior) y P9 Porteria
(Parte Inferior) en la parte de atrás del P2 Panel del
Extremo usando los orificios guía ya pre-perforados con
tornillos H4 como se muestra en la FIGURA 8.
Apriete los tornillos, pero no los sobre apriete ya
que se dañarían.
Repita el procedimiento para la
segunda parte a ensamblar.
PARTES REQUERIDAS:
20 pzas. - H4 Tornillo Phillips (Cabeza redonda) 2 pzas. - P8 Porteria (Parte Superior)
4 pzas. - P18 Soporte de Plástico 2 pzas. - P2 Panel del Extremo
2 pzas. - P9 Porteria (Parte Inferior)

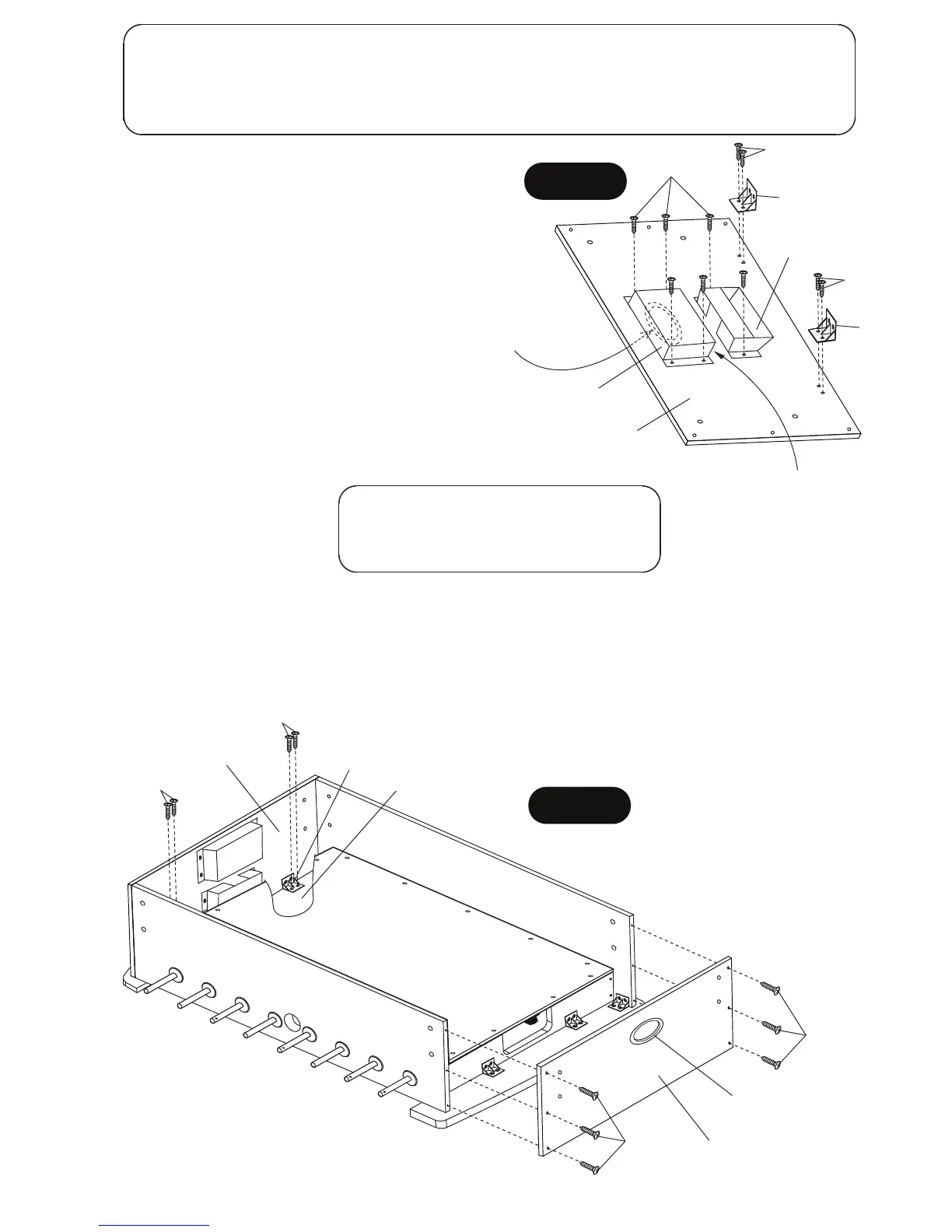

FIGURA 8
P18
P18
H4
H4
H4
P2
P9
P8
PASO 9:
Coloque lo que anteriormente se ensambló en el Paso 8 en el extremo del gabinete de la mesa usando
los orificios guía pre-perforados con los tornillos H7 como se muestra en la
FIGURA 9. Apriete los
tornillos, pero no los sobre apriete ya que se dañarían.
Instale los Tornillos H4 en los soportes de Plástico P18 previamente instalados como se muestra en la
FIGURA 9. Apriete los tornillos, pero no los sobre apriete ya que se dañarían.
PARTES REQUERIDAS:
8 pzas. - H4 Tornillo Phillips (Cabeza redonda)
12 pzas. - H7 Tornillo Phillips (cabeza plana)
H7
H7
Asamblea del
Paso
8
C2
H4
H4
P5
P18
FIGURA 9
Asamblea del
Paso
8
NOTA:
Entrada de la bola
en P2 debe estar
en esta posición
NOTA:
Entrada de la caja de la
portería P9 debe estar en
esta posición.
