PASO 10:
Coloque Soporte de Plástico P18 en los Soportes de
la Superficie de Juego P7 usando los orificios guía
ya pre-perforados con tornillos H4 como se muestra
en la FIGURA 10.
Apriete los tornillos, pero no los sobre apriete ya
que se dañarían.
NOTA: Asegúrese que la orilla inferior de los
Soportes de Plástico P18 coincidan con la orilla del
Soporte de la Superficie de Juego P7.
PARTES REQUERIDAS:
12 pzas. - H4 Tornillo Phillips (Cabeza redonda)
2 pzas. - P7 Soporte de la Superficie de Juego
6 pzas. - P18 Soporte de Plástico

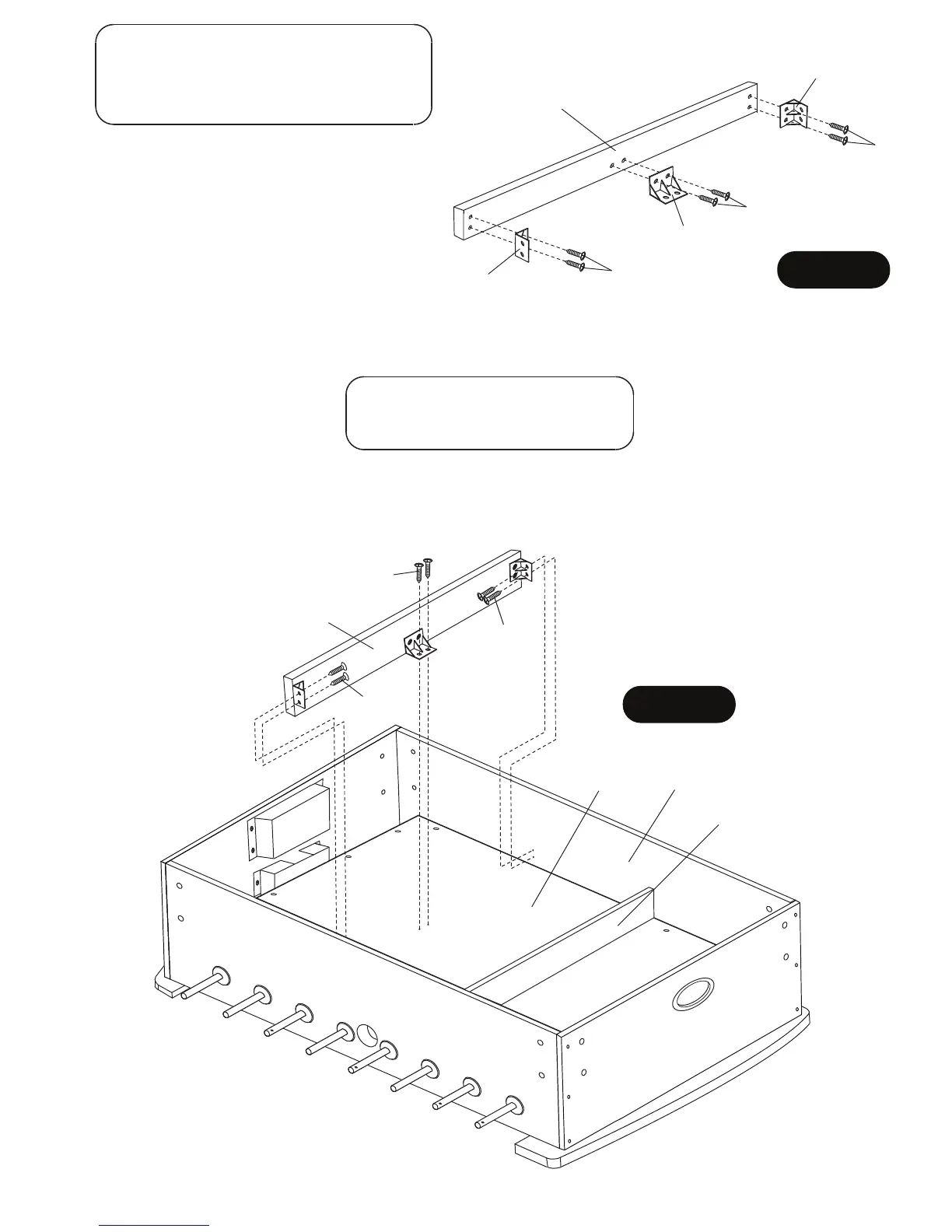

FIGURA 10
H4
H4
H4
P18
P18
P18
P7
PARTES REQUERIDAS:
12 pzas. - H4 Tornillo Phillips
(Cabeza redonda)
PASO 11:
Coloque lo que anteriormente se ensamblo en el PASO 10 en partes P3 Superficie de Juego y P1 Paneles
Laterales usando los orificios guía ya pre-perforados con los tornillos H4 como se muestra en la FIGURA 11.
Apriete los tornillos, pero no los sobre apriete ya que se dañarían.
NOTA:
Asegúrese de que los soportes de plástico están frente a frente para un ensamblaje correcto.
FIGURA 11
H4
H4
H4
Asamblea del
Paso 10
P3
P1
Asamblea del
Paso 10
